13

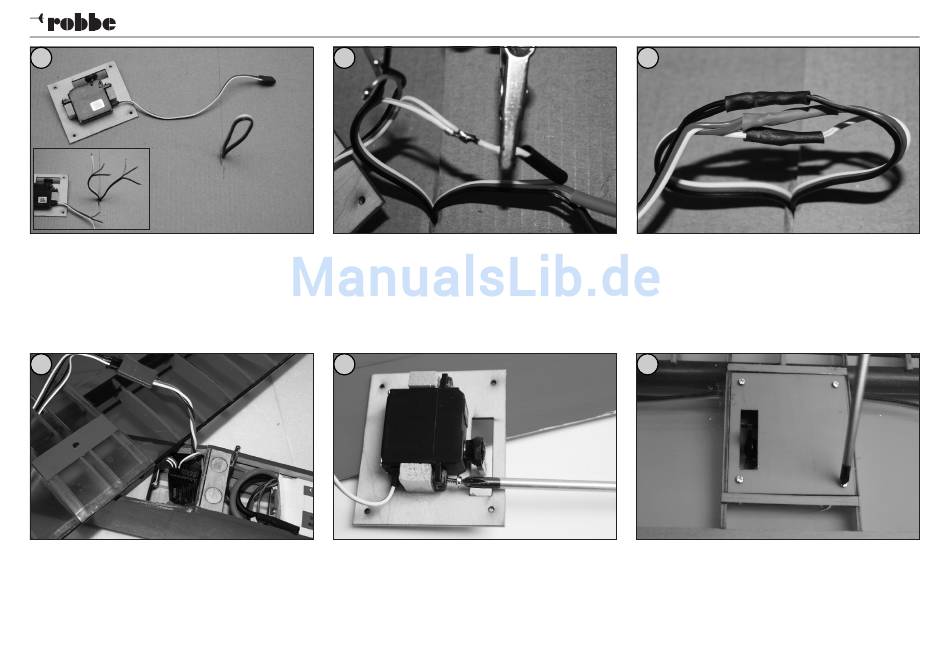

Bild 13
- Das Servoverlängerungskabel trennen, ablängen und die
Buchse des Servokabels abschneiden. Zum Schutz der
Bespannungsfolie bei der anschliessenden Verlötung die
Kabelenden durch einen Karton führen.
16
Bild 16
- Jetzt können Sie zum Test die Servos mit einem Hub-2 Ka-
bel am Empfänger anschließen.
6
Bau- und Betriebsanleitung Arcus Talent ARF
14
Bild 14
- Das Servokabel mit dem Servoverlängerungskabel, wie
am weißem Kabel gezeigt, zusammenlöten.
Vor dem Verlöten zur anschliessenden Isolierung der
Lötstellen unbedingt vorher Schrumpfschlauch auf die
Kabel aufschieben!
17
Bild 17
- Schrauben Sie das Servo mit den Befestigungsschrauben
am Deckel.
15
Bild 15
- Die Lötstellen der Kabel mit Schrumpfschlauch isolieren.
Nach den Lötarbeiten den Schutzkarton vorsichtig entfer-
nen.
18
Bild 18
- Jetzt Können Sie den Servodeckel wie gezeigt in der Flä-
che festschrauben.
Führen Sie die gleichen Arbeiten auch auf der ge-
genüberliegenden Seite der Tragfläche durch.
No. 2582
