CONEXIONES E INSTALACIÓN
■ Montaje

D Montaje de la unidad principal

Puede montar la unidad principal usando las placas
de montaje suministradas.
R ¡ADVERTENCIA! NUNCA monte la unidad
principal del transceptor suspendida. La unidad
principal tiene un peso aproximado de 8,6 kg y
podría caer fácilmente debido a los impactos de
las olas o la vibración. La unidad debe montarse
únicamente sobre una superficie plana.

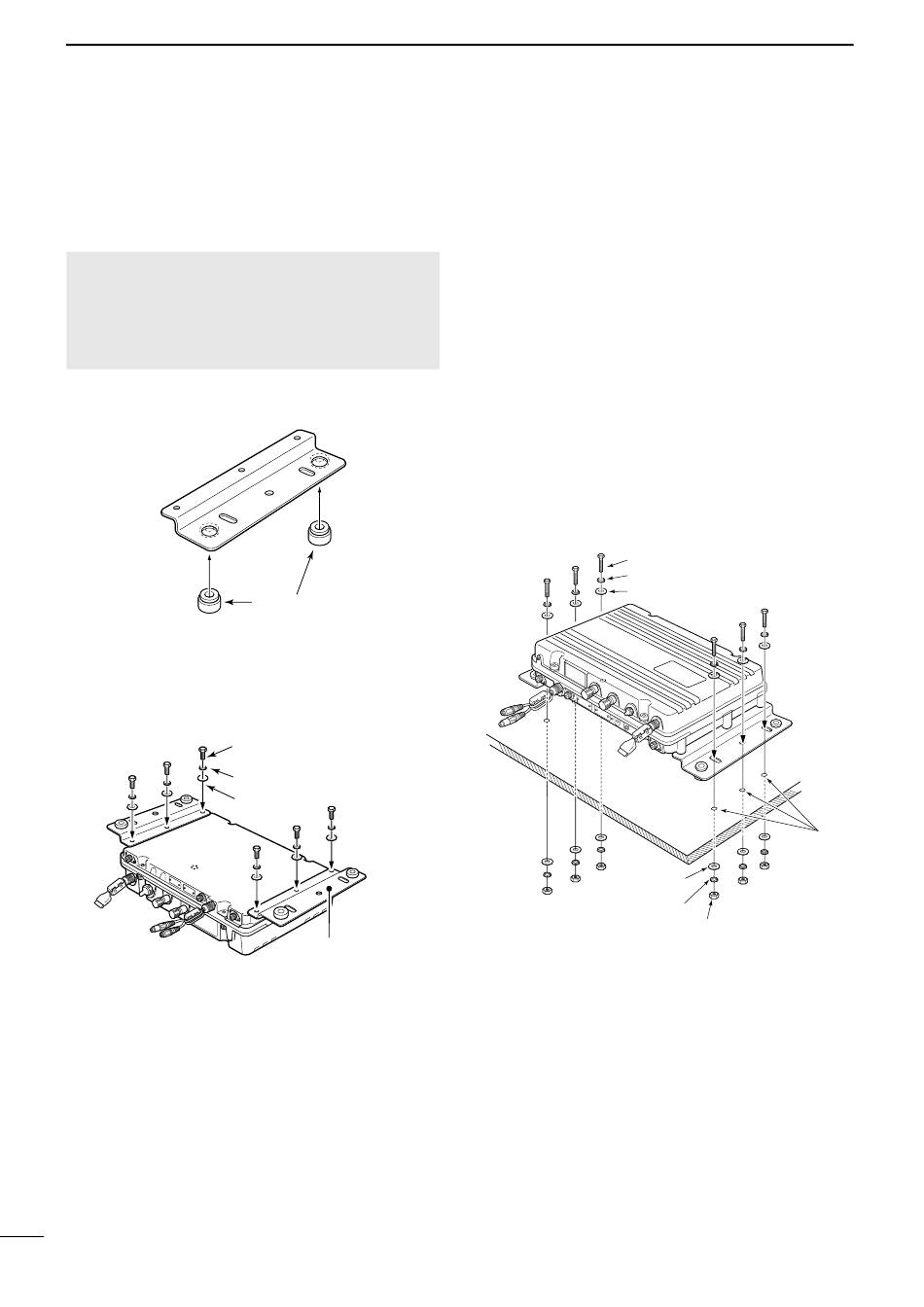

1. Acople las patas de goma incluidas en las placas
de montaje si lo considera necesario.
2. Coloque las placas de montaje en la unidad
principal utilizando los 6 pernos de cabeza
hexagonal suministrados (6 × 15 mm), 6
arandelas planas y de muelle, como se muestra a
continuación.
55
Patas de goma
Perno de cabeza hexagonal
(6 × 15 mm)
Arandela de muelle
Arandela plana
Placa de montaje
3. Monte firmemente la unidad principal en una
superficie con un grosor inferior a 25 mm y con un
peso superior a 15 kg.
4. Coloque los 6 pernos de cabeza hexagonal
suministrados (6 × 50 mm), 12 arandelas planas
y de muelle y 6 tuercas, tal y como se muestra a
continuación. (Par de apriete: 3 N•m)
Perno de cabeza hexagonal
(6 × 50 mm)
Arandela de muelle
Arandela plana
Arandela plana
Arandela de muelle
Tuerca hexagonal (M6)
Perfore 6
orificios de
6 mm de
diámetro.
