Installationsanleitung
Waschautomaten
Modelle 11021, 11023, 11025, 11041—11043
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Netzstecker erst dann einstecken, wenn die Wasserzulauf- und Wasserablaufschläuche angeschlossen sind.

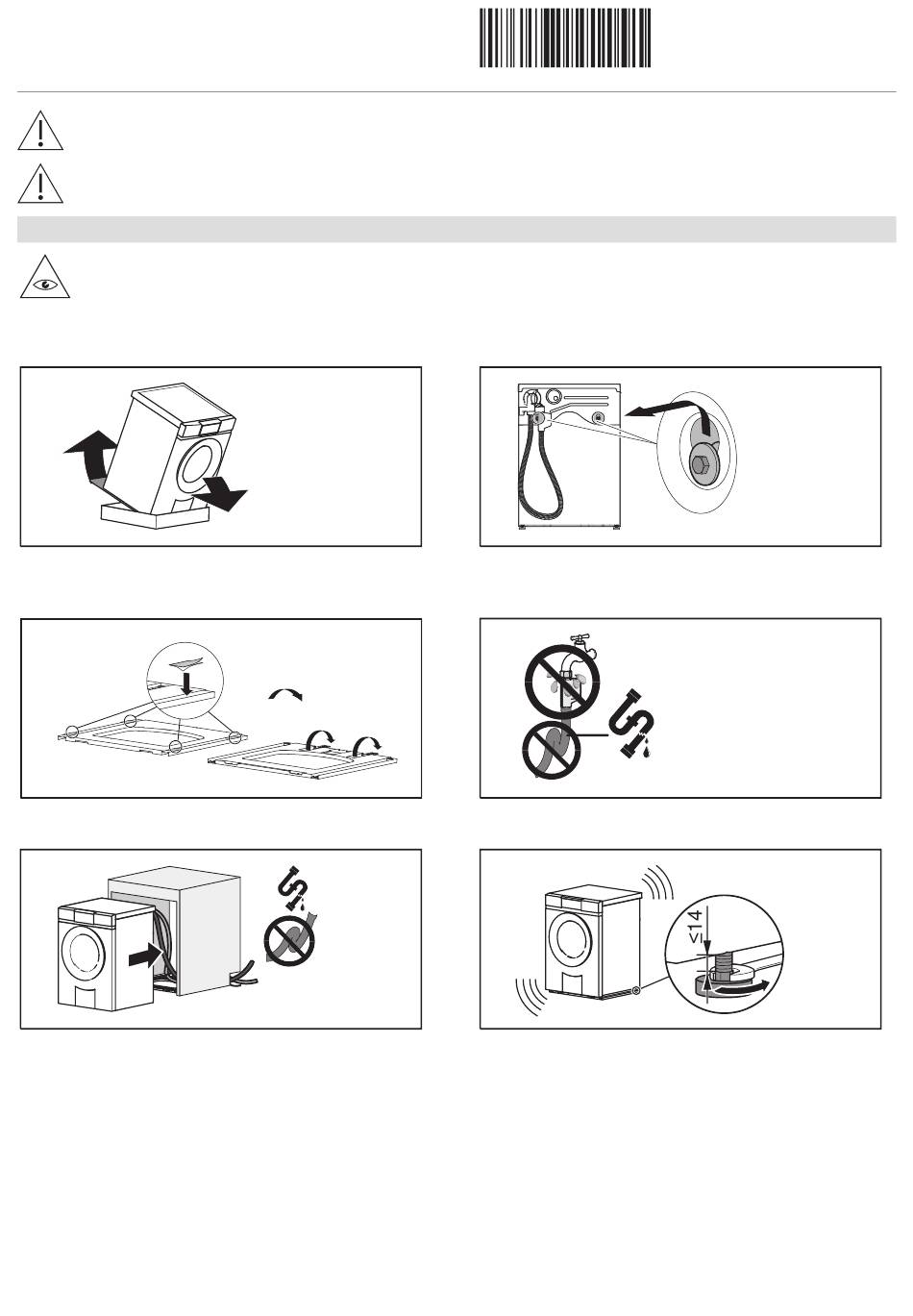

Relevanteste Schritte - Während der Installation zwingend zu beachten
Überprüfen Sie die nachfolgenden Arbeitsschritte in den genannten Kapiteln. Sie zeigen die relevantesten Punkte der
Installation, ersetzen jedoch nicht die vollständige Anleitung.
Kapitel 2:
Installationsplatte entnehmen
Kapitel 4:
Installationsplatte befestigen
Kapitel 8:
Gerät einschieben
180°
1064369-12
Kapitel 3:
Transportsicherungen entfernen
Kapitel 6:
Wasserzulauf- und
Wasserablaufschläuche befestigen
Kapitel 9:
Stabilität kontrollieren
1
1064369-12
28.02.2024
Werbung
Verwandte Anleitungen für V-ZUG 11021
Inhaltszusammenfassung für V-ZUG 11021
- Seite 1 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden. Netzstecker erst dann einstecken, wenn die Wasserzulauf- und Wasserablaufschläuche angeschlossen sind.
- Seite 2 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 1 - Gerät stehend transportieren ≤ 90° Kapitel 2 - Installationsplatte und Installationszubehör-Set entnehmen 1× 3× 3× 3× 1× 2× 1× W40653 Kapitel 3 - Transportsicherungen entfernen...
- Seite 3 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 4 - Installationsplatte am Boden befestigen (freistehendes Gerät) Die Installationsplatte kann angeschraubt oder angeklebt werden. Bei Bodenheizung keine Löcher in den Boden bohren! Installationsplatte ankleben! ≥5 ≥5 180° 180°...
- Seite 4 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 5 - Einbau in Nische Bei Nischen mit Türen: Nischen- und Gerätetür auf der gleichen Seite anordnen. Offene Nische ≥605 ≥638 ≥50 ≥83 Geschlossene Nische (Variante A) Bei Nischenvariante A muss die Nischentür offen bleiben, wenn das Gerät in Betrieb ist.
- Seite 5 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 6 - Wasserzulaufschlauch und Wasserablaufschlauch befestigen Die Vorschriften des örtlichen Wasserversorgungsamtes sind zu beachten. Allfällige alte Zu- und Ablaufleitungen müssen immer durch neue ersetzt werden. Schlauchhalter nicht direkt an der Waschmaschine befestigen, sondern an einer Wand oder einem Haken.
-
Seite 6: Kapitel 7 - Elektrischer Anschluss
1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 7 - Elektrischer Anschluss Elektrische Anschlüsse sind durch fachkundiges Personal nach den Richtlinien und Normen für Niederspannungsin- stallationen und nach den Bestimmungen der örtlichen Elektrizitätswerke auszuführen. Ein steckerfertiges Gerät darf nur an eine vorschriftsmässig installierte Schutzkontaktsteckdose angeschlossen werden. In der Hausinstallation ist eine allpolige Netz-Trennvorrichtung mit 3 mm Kontaktöffnung vorzusehen. - Seite 7 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 8 - Gerät nivellieren und auf Installationsplatte platzieren Gilt sowohl für die freistehende Platzierung als auch die Nischenplatzierung. Wasserzulaufschlauch und -ablaufschlauch sowie Anschlusskabel dürfen nicht zwischen Geräterückwand und Ge- bäudewand eingeklemmt oder bei der Installation geknickt werden.
- Seite 8 1064369-12 Installationsanleitung 28.02.2024 Waschautomaten Modelle 11021, 11023, 11025, 11041—11043 1064369-12 Kapitel 9 - Stabilitätskontrolle durchführen Gerät vorbereiten Gerät an Strom anschliessen, den Wasserhahn öffnen und sicherstellen, dass die Transportsicherungen entfernt sind. Stabilitätskontrolle starten Während der Stabilitätskontrolle werden starke Vibrationen erzeugt. Der/Die Benutzer/-in muss die Stabilität von Hand und Auge kon- trollieren und bei zu starken Gerätebewegungen die Nivellierfüsse vorsichtig drehen.
