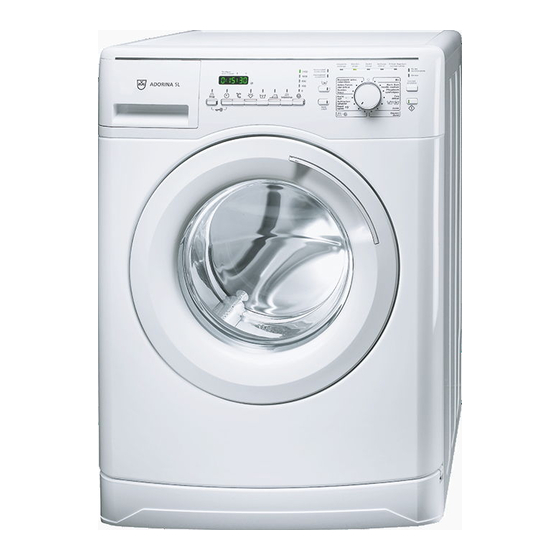

Inhaltszusammenfassung für V-ZUG ADORINA L

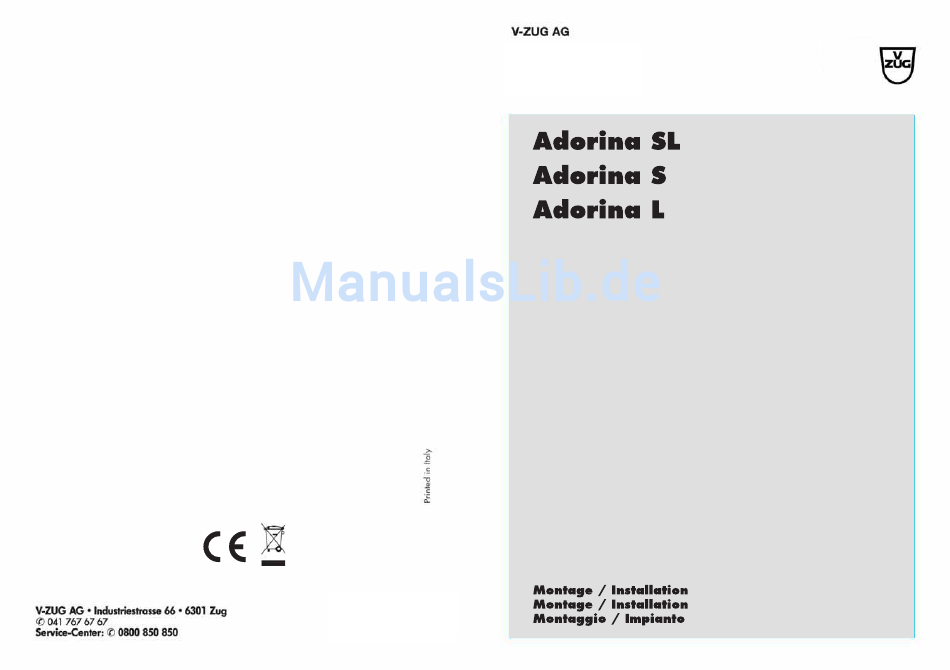

- Seite 1 5019 102 01258/A J11007.050-1...
-
Seite 2: Inhaltsverzeichnis
INHALT MASSBILDER ........................SEITE ABBILDUNGEN ......................SEITE SICHERHEITSVORSCHRIFTEN ..............SEITE AUFSTELLUNG ......................SEITE ELEKTRISCHER ANSCHLUSS ..............SEITE WASSERANSCHLUSS ..................SEITE WASSERABLAUF ....................SEITE AUFSTELLUNG IN EINBAUKÜCHEN ..........SEITE FUNKTIONS-KONTROLLE ................SEITE ERSTINBETRIEBNAHME ................SEITE... -
Seite 3: Massbilder
MASSBILDER (Angaben in mm) Abb. A... -
Seite 4: Abbildungen
ABBILDUNGEN Abb. B Abb. C... - Seite 5 ABBILDUNGEN Abb. D Abb. E...
- Seite 6 ABBILDUNGEN Abb. F Abb. G...
- Seite 7 ABBILDUNGEN Abb. H...
-
Seite 8: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Die Sicherheit von V-ZUG-Elektrogeräten entspricht den geltenden technischen Richtlinien sowie einschlägigen Vorschriften. Dennoch sehen wir uns als Lieferant veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen: • Stellen Sie bei Ausführung des elektrischen Anschlusses sicher, dass die auf dem Typenschild des Geräts angegebene Nennspannung und Stromart mit der Netzspannung und Stromart am Aufstellungsort übereinstimmen. -
Seite 9: Aufstellung
AUFSTELLUNG MASSBILDER Die Abbildung A zeigt die Abmessungen, die Front-, Seiten- und Rückansicht sowie die Position der Anschlüsse. ABMESSUNGEN DER AUFSTELLUNGSNISCHE Die Abbildung B zeigt die Abmessungen der Aufstellungsnische. Die Gerätetiefe und der Freiraum auf der Geräterückseite ermöglichen die bündige Aufstellung in Bezug auf nebenstehende Einrichtungsstücke. - Seite 10 AUFSTELLUNG AUFSTELLUNG Das Gerät steht auf 4 Stellfüssen, womit Unebenheiten des Untergrundes ausgeglichen und Höhenverstellungen ausgeführt werden können. Gemäss Abbildung A beträgt der Abstand zwischen Fussboden und Geräteunterkante je nach Höheneinstellung der Stellfüsse zwischen 5 und 25 mm. Auszuführende Arbeitsschritte (siehe Abb. D): 1.
-
Seite 11: Elektrischer Anschluss
AUFSTELLUNG UNTERBAU / NISCHENEINBAU Das Gerät darf nur in eine Nische installiert werden, wenn die auf Abb. B angegebenen Mindest-Nischenmaße vorhanden sind. Die Arbeitsplatte der Waschmaschine darf zur Installation des Gerätes in die Nische nicht entfernt werden. ELEKTRISCHER ANSCHLUSS ELEKTRISCHER ANSCHLUSS •... -
Seite 12: Wasseranschluss
WASSERANSCHLUSS WASSERANSCHLUSS • Wasserzulauf: nur Kaltwasser. • Wasserhahn: 3/4” Schlauchverschraubung • Wasserdruck (Fliessdruck): 0,1 - 1 MPa (1 - 10 bar). ZULAUFSCHLAUCH Abbildung G: 1. Sollte der Wasserzulaufschlauch unmontiert sein, muß er mit dem gekrümmten Ende an der Waschmaschine von Hand angeschraubt werden. 2. -
Seite 13: Wasserablauf
WASSERABLAUF WASSERABLAUF • Anschluss des Ablaufschlauches. Entfernen Sie den mitgelieferten Krümmer aus der Trommel und befestigen Sie ihn am offenen Teil des Ablaufschlauches. Schliessen Sie den Ablaufschlauch an den Siphon (ohne Krümmer) an oder hängen Sie ihn mit dem Krümmer über den Wasch- oder Spülbeckenrand. Sichern Sie den Schlauch gegen Herunterfallen (Abbildung G). -
Seite 14: Funktions-Kontrolle
FUNKTIONS-KONTROLLE 1. Wählen Sie das Programm “Rapid 15’”. 2. Prüfen Sie, ob das Wasser einläuft. 3. Prüfen Sie, ob das Wasser am Ende des Programms abgepumpt wird und danach ein Schleudergang folgt. 4. Schalten Sie die Waschmaschine gemäss Bedienungsanleitung aus. ERSTINBETRIEBNAHME Führen Sie vor dem ersten Waschgang das Programm "Pflegeleicht 60°C"...
