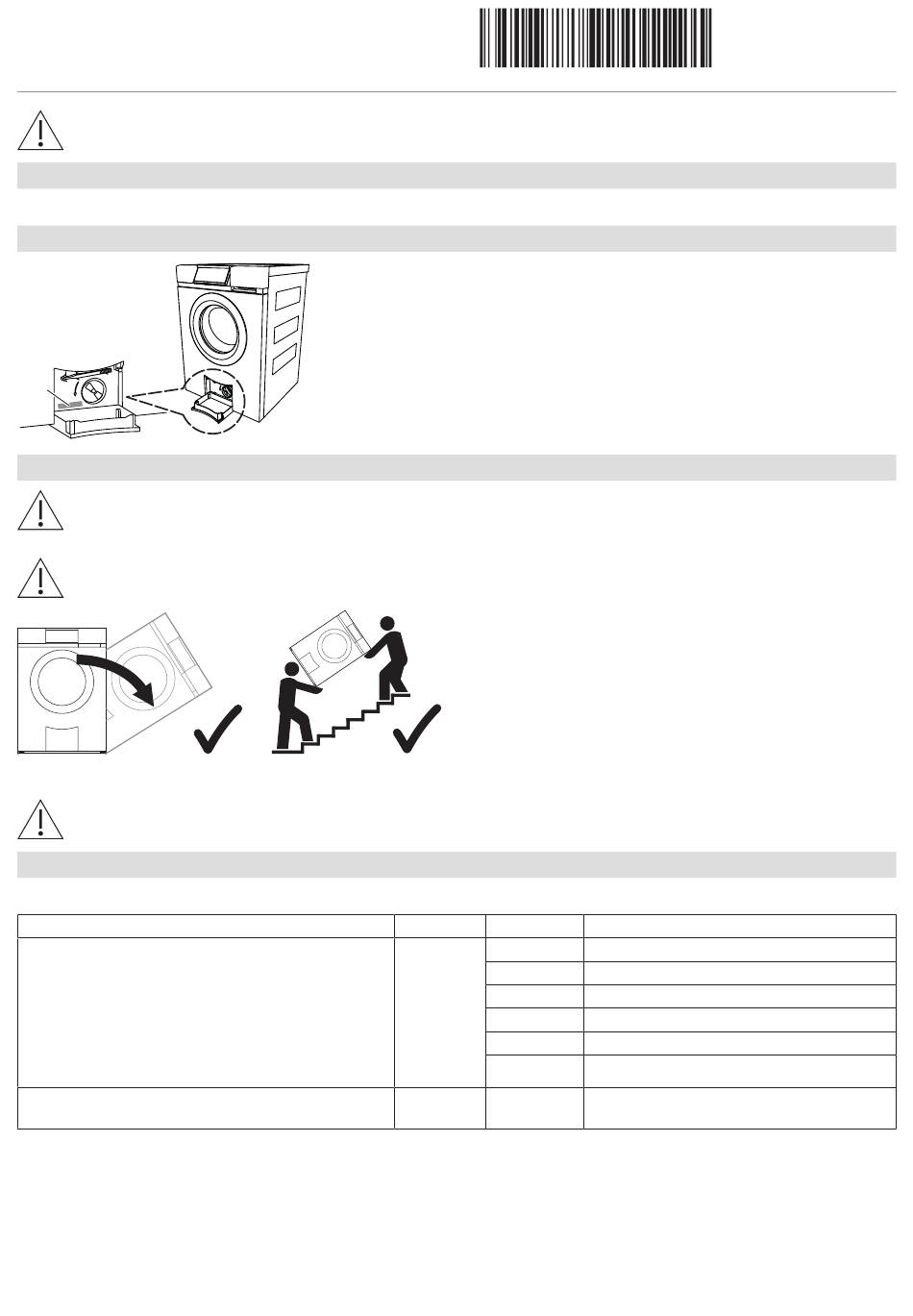

Installationsanleitung
Waschautomat
Einfamilienhaus
Die Installation darf nur durch fachkundiges Personal ausgeführt werden.
Alle Arbeitsschritte müssen der Reihe nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Diese Installationsanleitung gilt für die Modelle: L (11010), S (11011), SL (11012), SLQ (11013), SLQ WP (11014)
Typenschild
1
Transport
Wenn das Gerätegewicht über Ihrem Hebevermögen liegt, muss das Gerät von mehreren Personen oder mit Hilfsmit-
teln transportiert werden. Das Gerätegewicht befindet sich auf der Geräteverpackung und in der Bedienungsanlei-
tung.
Das Gerät darf nur stehend transportiert werden! Jede andere Transportlage führt zu Schäden. Bei vorsichtigem Tra-
gen ohne Erschütterung darf das Gerät max. 90° auf die rechte Seite (Frontansicht) gekippt werden.
Gilt nur für das Modell SLQ WP:
Nach allfälligem Schrägstellen bei Transport oder Installation darf das Gerät während 2 Stunden nicht in Betrieb ge-
nommen werden.
Mitgeliefertes Installationszubehör
Das benötigte Installationszubehör befindet sich in der Wäschetrommel und in der Geräteverpackung.
Bezeichnung
Installationsset, inkl.:
▪ Gummistopfen
▪ Schraubenmaterial
▪ Ablaufschlauch aussen
▪ Drahtschlauchklemme
▪ Schlauchhalter
Installationsplatte (inkl. doppelseitigem
Klebeband)
J11010110-R07
▸
Ablaufbehälter unterhalb der Gerätetür öffnen (siehe «1. Gerä-
tetür öffnen»).
– Typenschild 1
Artikel-Nr.
Stückzahl
W41152
1
2
1
1
1
1
W40653
1
1
J11010110-R07
05.04.2018
Siehe Installationsschritt
2. Transportsicherung entfernen
4. Installationsplatte platzieren
5. Sanitäranschlüsse
5. Sanitäranschlüsse
5. Sanitäranschlüsse
4. Installationsplatte platzieren
