Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14

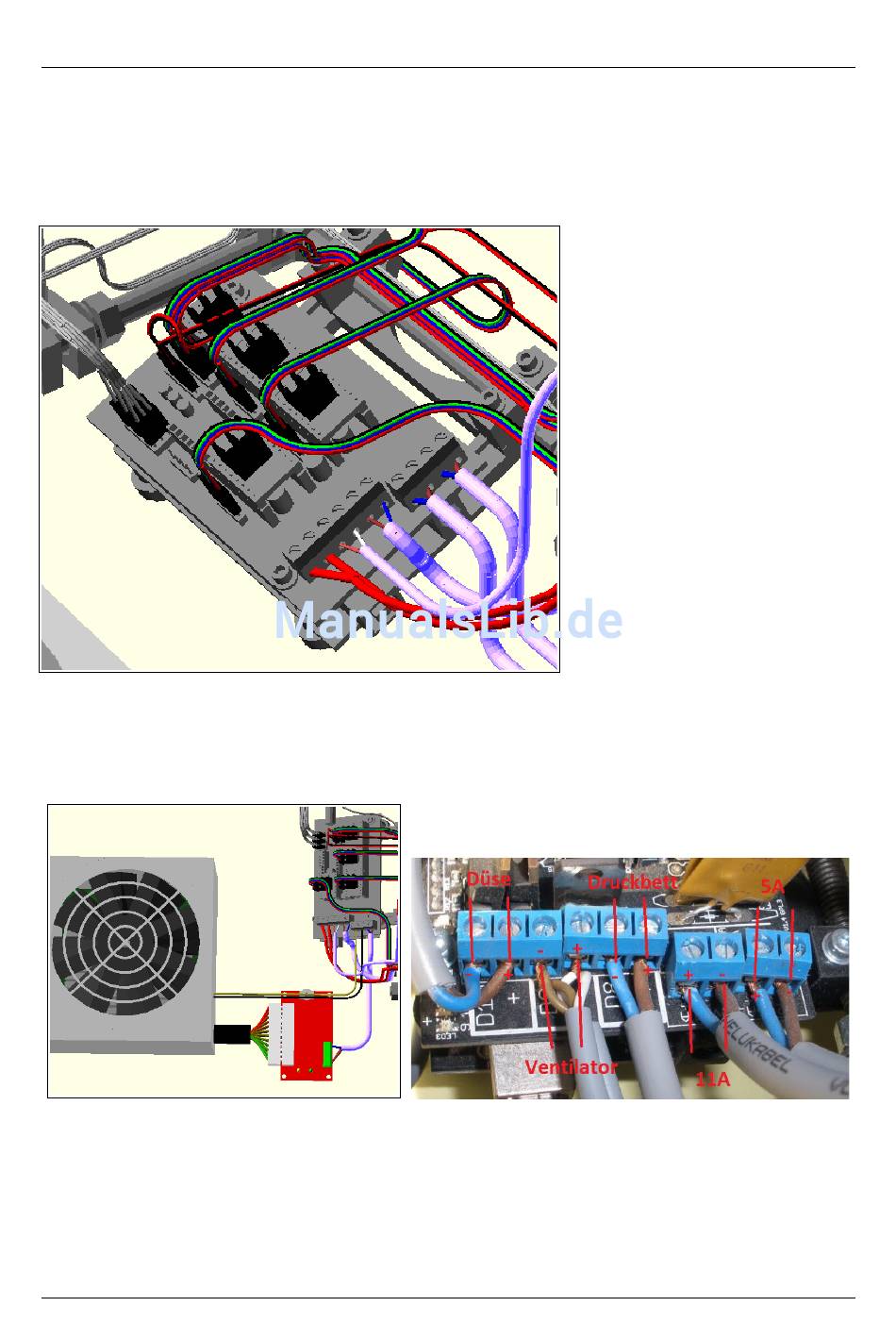

Der Thermistor des beheizten Druckbetts wird, wie im obigen Bild gezeigt, an die Elektronik
angeschlossen. Die Heizspulen des Druckbetts kommen an die obersten Schraubklemmen
der Elektronik. Bei beiden Kabel ist die Farbkodierung egal.
Platzieren der Kühlkörper
Nehmen Sie nun die 4 Kühlkörper und bestreichen Sie sie von unten mit etwas Wärme
leitendem Kleber. Platzieren Sie dann die Kühlkörper vorsichtig auf die einzelnen
Schrittmotortreiber. Achten Sie dabei darauf, dass der Potentiometer weiterhin erreichbar
bleibt.
Anschluss des Netzteils an die Elektronik
Seite 52 / 53
