Stecken Sie die beiden Dreiecke von Außen auf die vorbereiteten Gewindestangen und
fixieren Sie sie mit jeweils einer Unterlegscheibe und einer Mutter. Die längeren
Gewindestangen (440 mm) stecken in den Rahmenverbindern ohne Fuß, die Kürzeren
(294 mm) in den Rahmenverbindern mit Fuß, wie im Bild gezeigt.

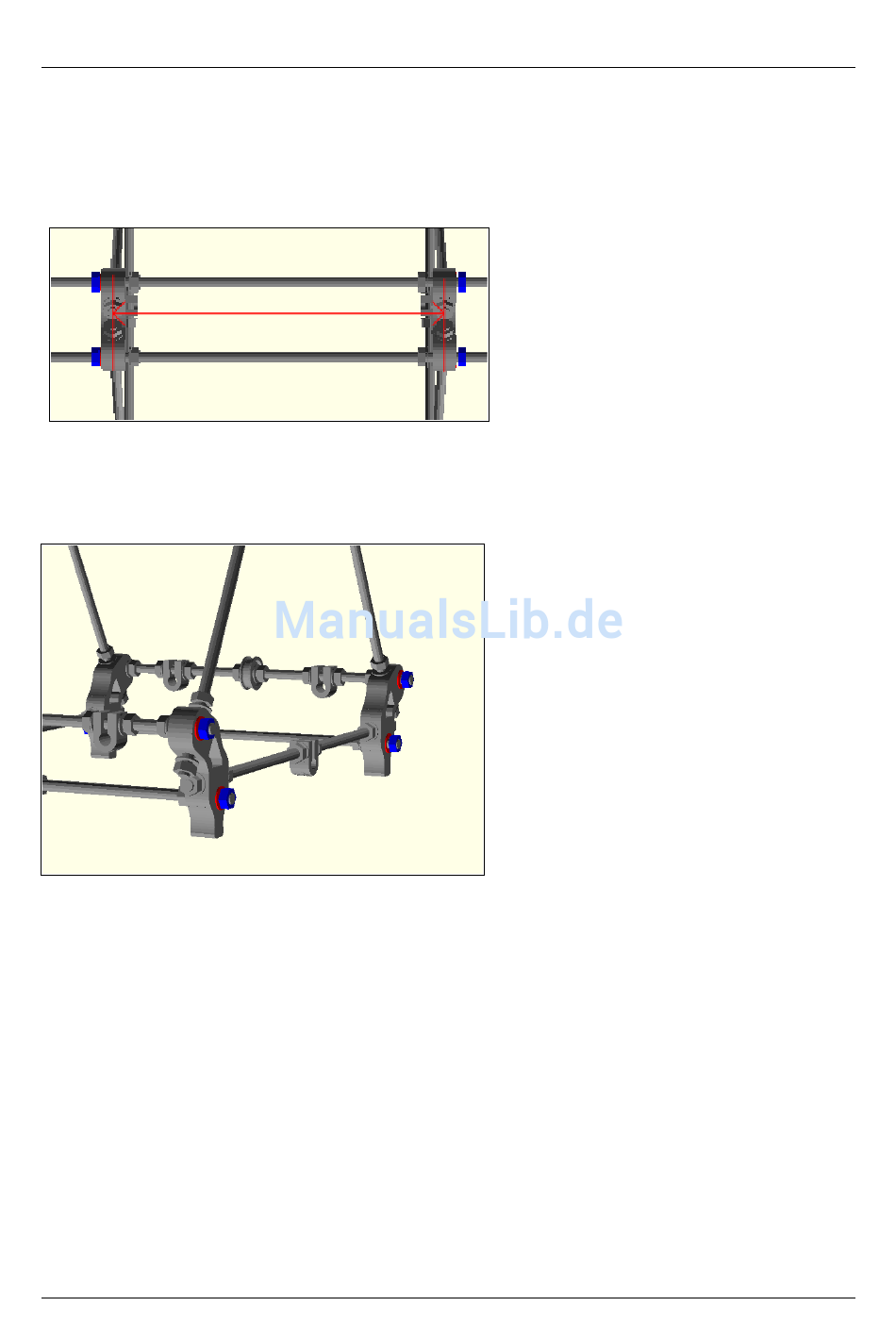

Abstand zwischen den Rahmendreiecken
Messen Sie nun an allen drei Seiten des Rahmens den Abstand zwischen den Dreiecken
von Stangenmitte zu Stangenmitte, wie im Bild oben gezeigt.
Position der Muttern an der Außenseite des Rahmens
Stellen Sie nun durch Drehen der Muttern an den Rahmenverbindern sorgfältig an allen
Stangen den gleichen Abstand ein. Montieren Sie die Dreiecke so weit außen wie möglich,
wie im Bild oben gezeigt. Der Abstand zwischen den Stangen sollte bei etwa 260 mm liegen.
