Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14
Platzieren Sie die Lüsterklemme auf dem Motor des Extruders. Schließen Sie dann das
Lüfter Kabel an die Lüsterklemme wie oben gezeigt an. Nehmen Sie das dünne zweipolige
Kabel und verbinden Sie es mit der Lüster klemme. Achten Sie dabei auf die Farbkodierung.

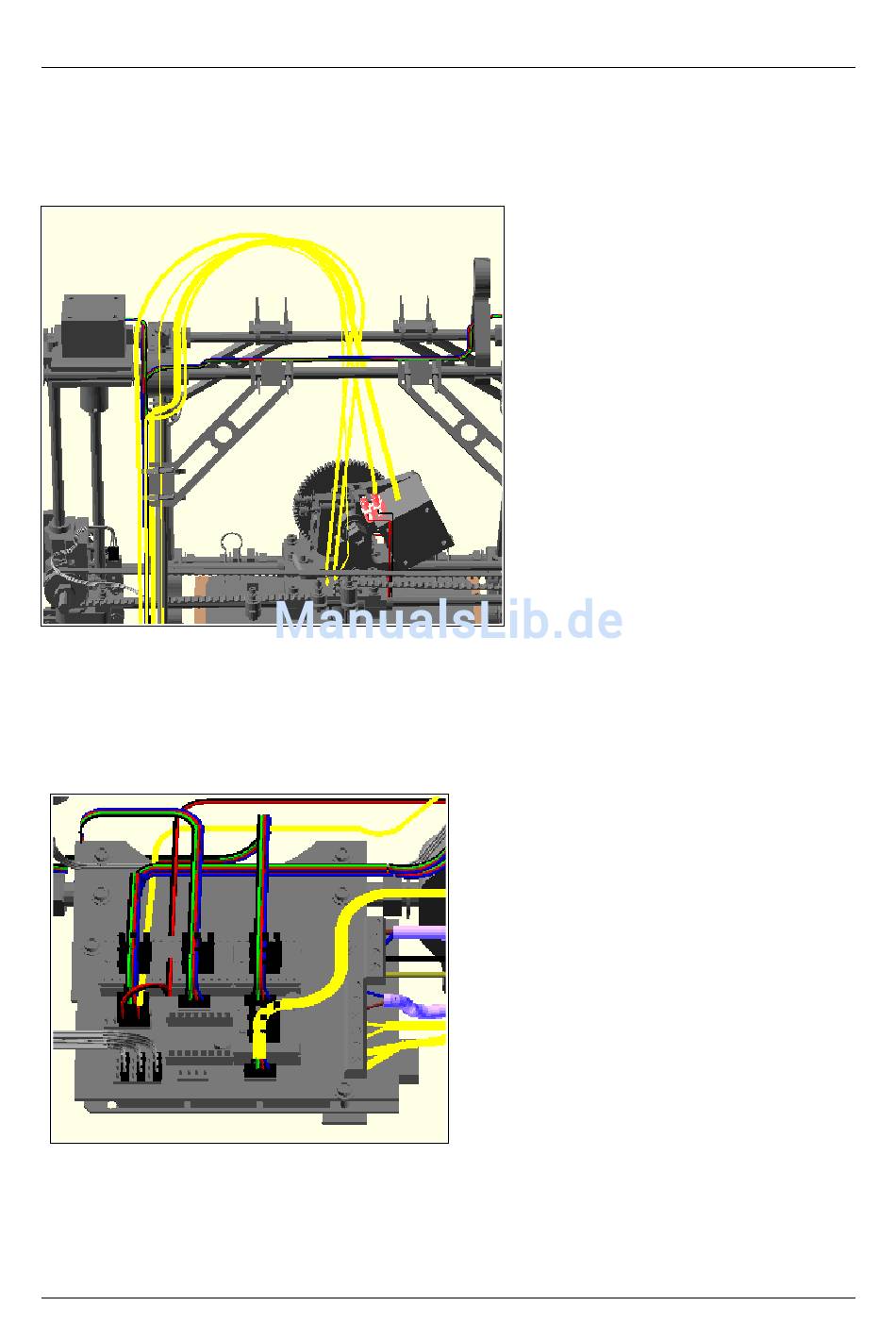

Kabelführung des Extruders
Führen Sie dann die Kabel des Motors, des Heizelements, des Lüfters und auch das schon
befestigte Kabel des Thermistors, in einem großen Bogen oben an den 3D Drucker und
seitlich daran herunter. Achten Sie darauf, das Sie oben am Bogen den Kabeln genügend
Luft lassen, dass sich der Extruder sowohl in X als auch in Z Richtung bis an die Grenzen
der Achsen bewegen kann, ohne das die Kabel in die Quere kommen.
Anschluss des Extruders an der Elektronik
Seite 47 / 53
