Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
Generell beim Verlegen der Kabel darauf achten, dass die Kabel nicht zu
kurz abgeschnitten werden. Immer zuerst das Kabel am benötigten Ort
testweise verlegen und erst dann abschneiden.
Beim Verkabeln fangen Sie mit den Z Achsen Motoren an. Führen Sie die beiden Kabel der Z
Motoren zu der Seite an der die Elektronik ist, führen Sie da dann die Kabel an der Stange
herunter.

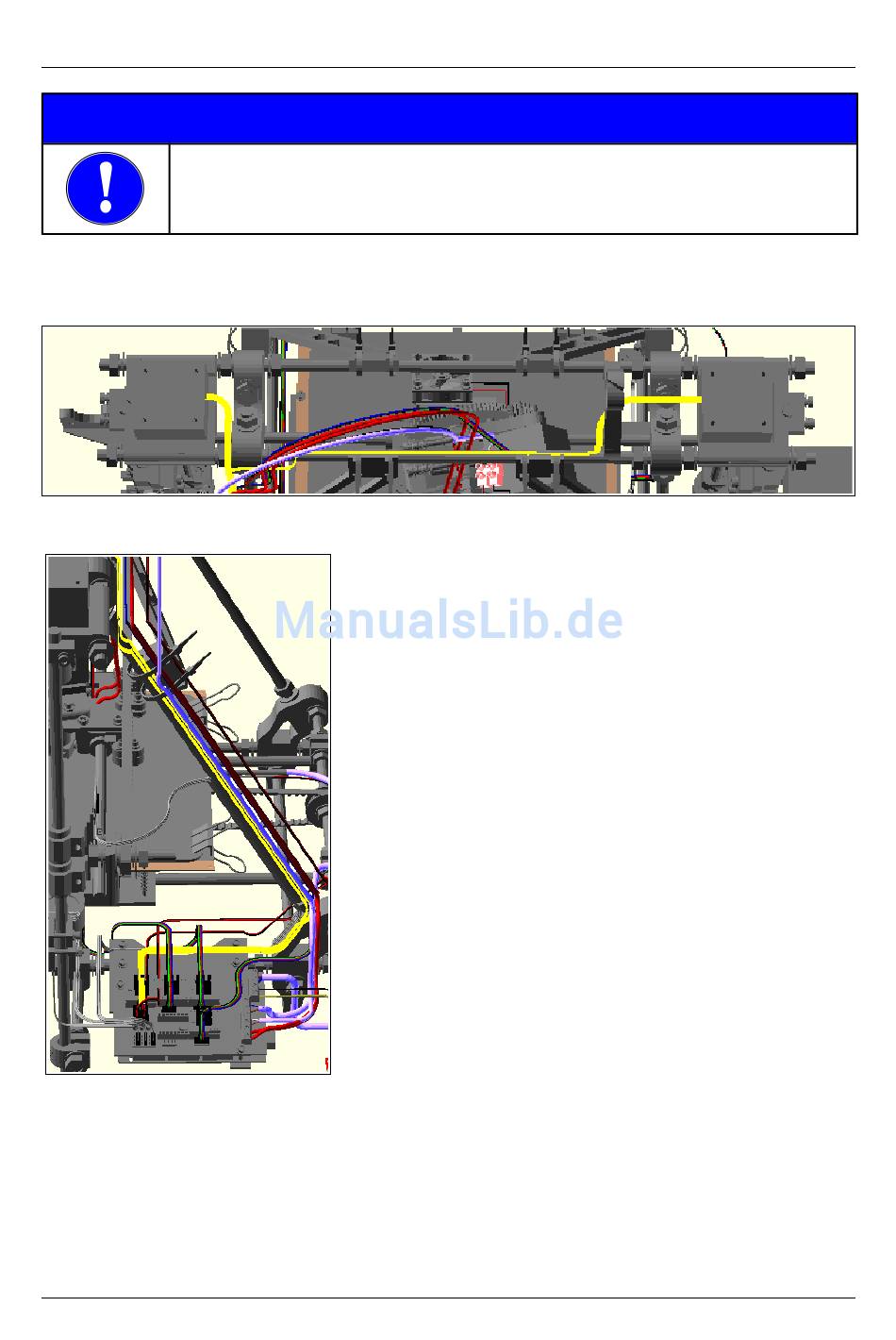

Anschluss der Z Motoren
Kabelführung Z Motor
Das hervorgehobene Kabel in diesem Bild sind die beiden Z-Motor Kabel. Stecken Sie beide
Stecker in die Elektronik ein wie in den folgenden Bildern gezeigt. Achten Sie dabei darauf,
dass das blaue Kabel an der richtigen Seite ist.
HINWEIS
17.01.14
Seite 43 / 53
