Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14
Schritt 5.1

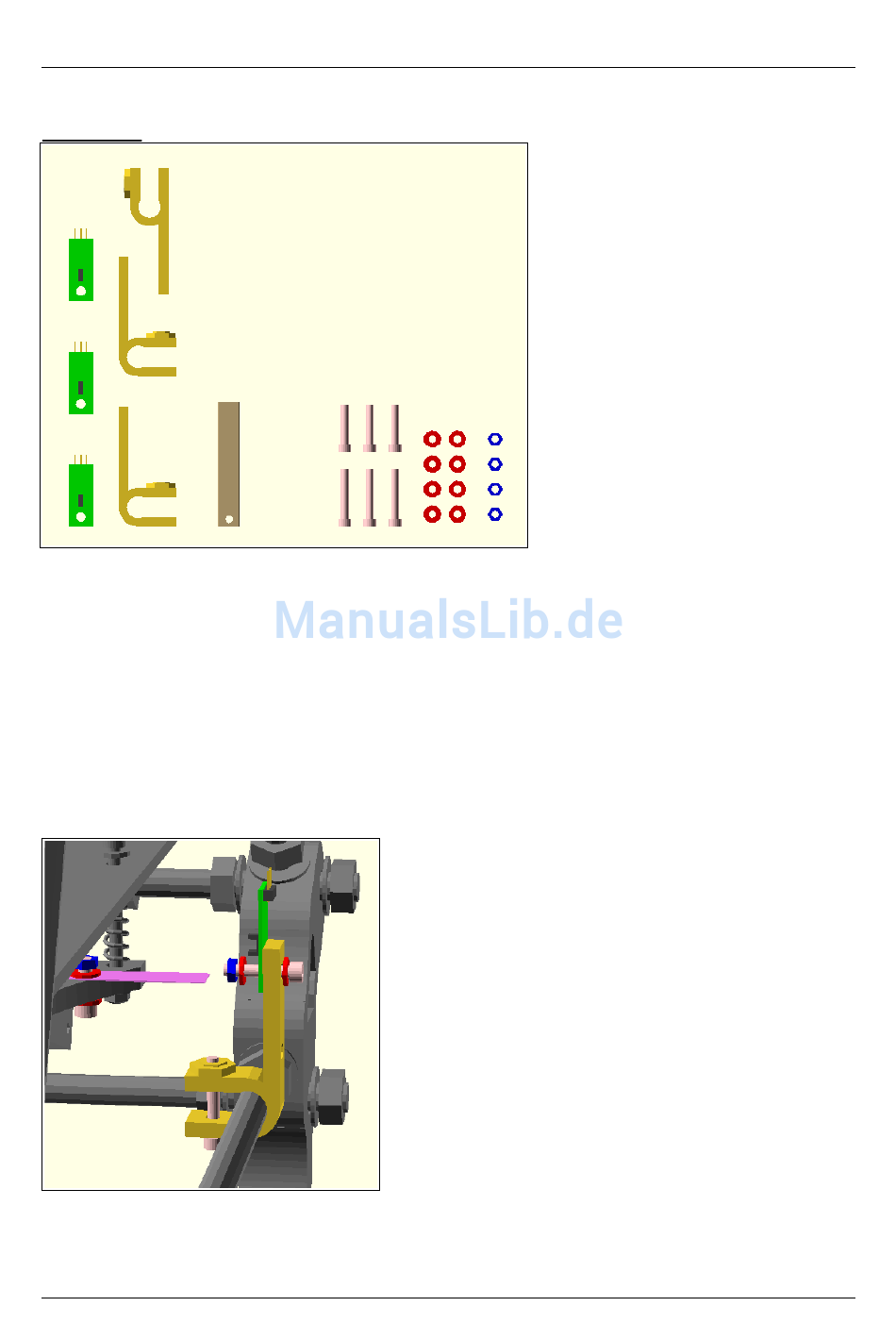

Benötigte Teile für Schritt 5.1
Folgende Teile werden benötigt:
3x Optoendstop
2x gebogener Endstophalter
1x gerader Endstophalter
1x Endstop flag
3x Schraube M3 x 20 mm
3x Schraube M3 x 16 mm
8x Unterlegscheibe M3
4x Mutter M3
sowie den Aufbau aus den vorherigen Schritten
Montage Optoendstop Y-Achse
Schrauben Sie einen Optoendstop an das äußerste Ende eines gebogenen Endstophalters
mit einer M3x 16 mm Schraube, Unterlegscheiben auf beiden Seiten und einer M3 Mutter.
Seite 37 / 53
