Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14
Schieben Sie das Zahnrad, wie auf obigem Bild gezeigt, auf den Schaft und fixieren Sie es
mit der integrierten Madenschraube. Achten Sie dabei darauf, dass eine Madenschraube auf
die abgeflachte Seite des Motors zeigt.

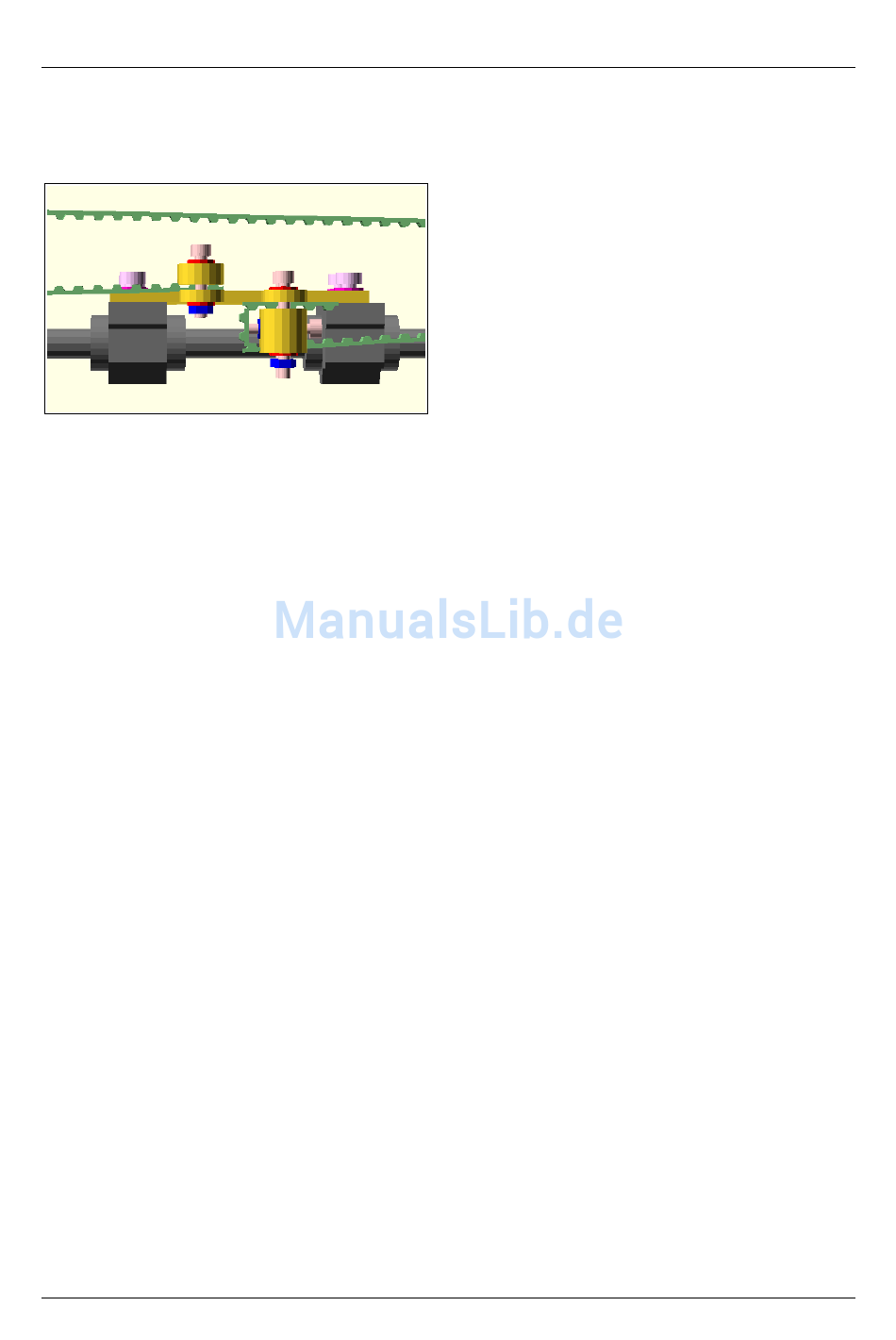

Montagedetail Schritt 2.6
Klemmen Sie nun den Zahnriemen auf der linken Seite fest und führen Sie ihn um die
Zahnriemenführung auf der linken Seite und über das Zahnrad auf der rechten wieder zum
X-Träger. Hier geht der Riemen über die Klammer mit dem Kanal zur Mitte und unter ihr
wieder hinaus. Spannen Sie den Riemen leicht an und klemmen Sie ihn mit den Schrauben
fest.
Sie können nun die Riemenspannung über die horizontale Schraube regulieren.
Prüfen Sie noch einmal, ob sich der X-Träger auch ohne Probleme bewegen lässt, und
schneiden Sie den überstehenden Zahnriemen ab.
Seite 25 / 53
