Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14
Als Erstes stecken Sie die beiden Motoren oben auf den 3D Drucker Rahmen und fixieren
sie mit jeweils 4 Schrauben M3 x 10 mm dazugehörigen Unterlegscheiben, wie in folgendem
Bild gezeigt.
Motor Montage

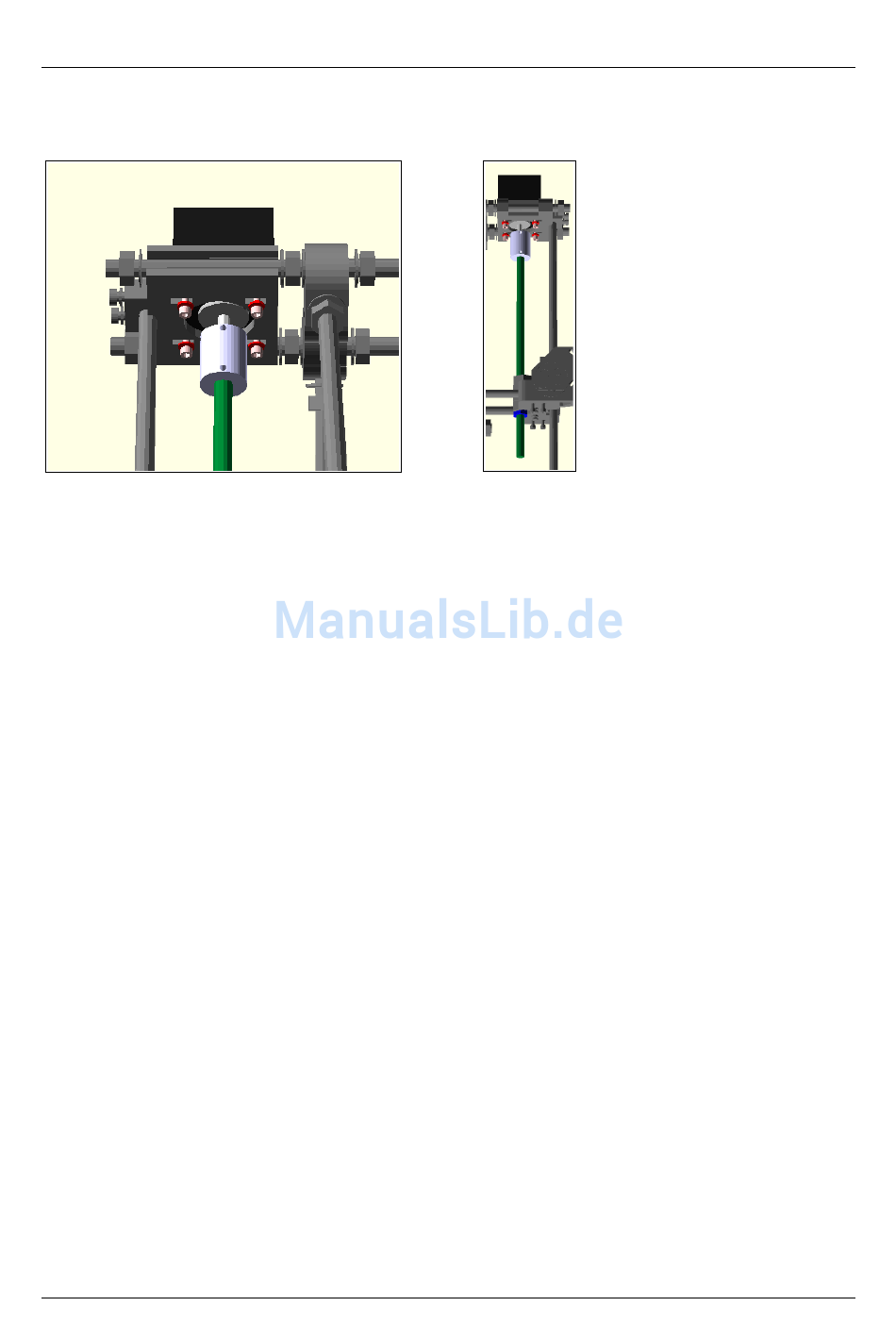

Montage der Z Antriebsstange
Stecken Sie dann eine M8 Mutter von Unten in die X-End Bauteile und schrauben Sie die
Antriebsstangen von oben durch die Mutter in den X-End Bauteilen. Falls die M8 Mutter zu
lose in den X-ends sitzt, umwickeln Sie die M8 Muttern vor dem Einsetzen mit ein paar
Lagen Klebeband. Zuletzt verbinden Sie die Antriebsstangen mit den Motoren über die Z-
Achsen Verbinder. Verwenden Sie dazu jeweils ein Z-Verbinder Bauteil und klemmen Sie die
Antriebsstangen und die Motoren mit den eingebauten Madenschrauben fest.
Achten Sie darauf, dass die Antriebsstangen genau senkrecht stehen und schön parallel zu
den glatten Stangen des Rahmens sind, sowie dass die X-Achse genau waagrecht steht.
Prüfen Sie dann, ob sich die Achse mit den Muttern leicht drehen lässt und ohne Probleme
ganz nach oben und unten fahren kann.
Seite 23 / 53
