Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14

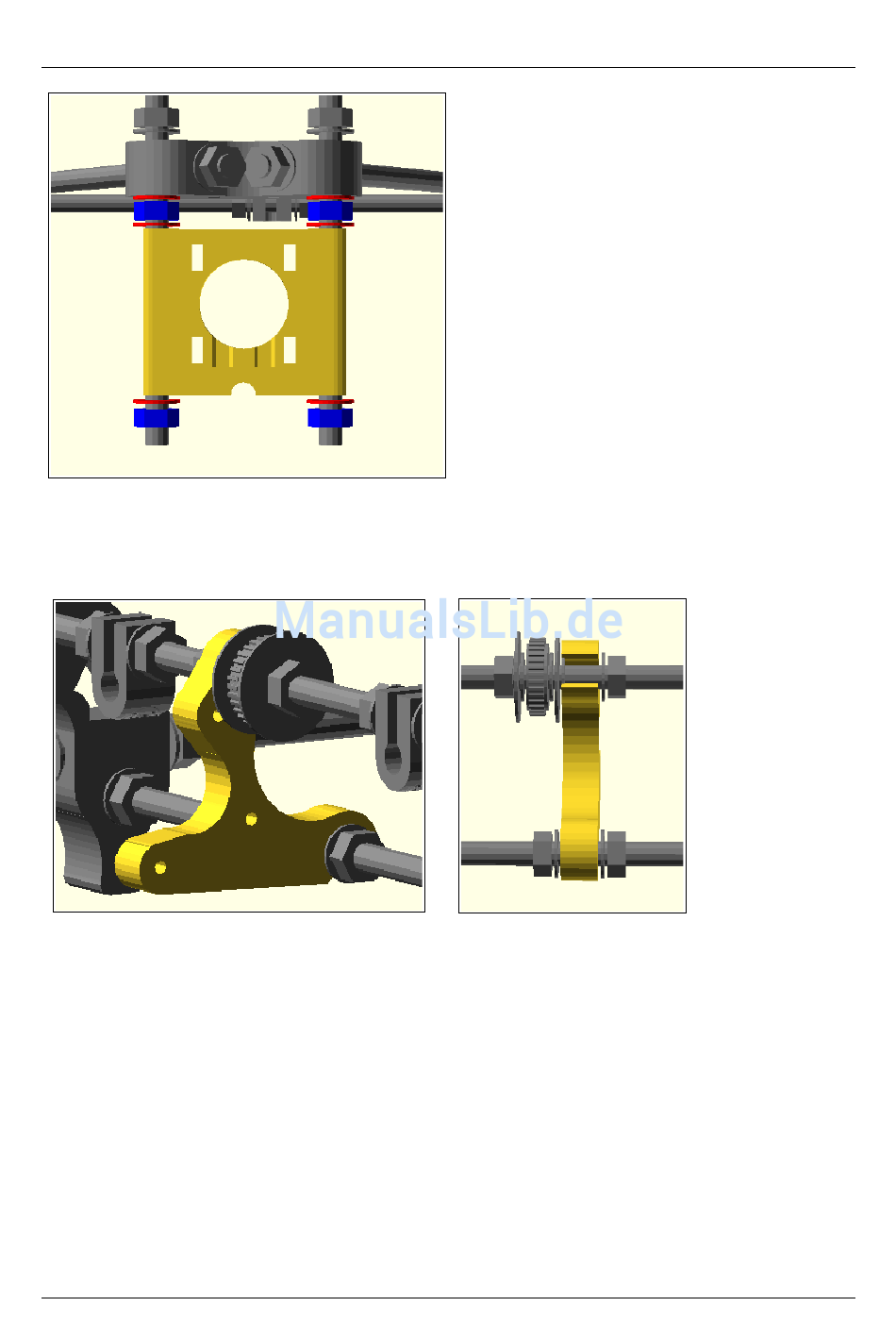

Montage eines Z-Motorhalters
Stecken Sie nun die Z-Motorhalter auf beiden Seiten durch die überstehenden Enden der
längeren Stangen am Rahmen, wie im Bild oben gezeigt mit der glatten Seite nach unten
und fixieren Sie diese mit jeweils einer Unterlegscheibe und einer Mutter.
Montage des Y- Motorhalters
Als letztes stecken Sie den Y-Motorhalter auf die Stangen neben die Zahnriemenführung und
fixieren Sie ihn indem Sie die Muttern auf den Stangen anziehen.
Seite 11 / 53
