Original Montageanleitung Beta Prusa V2 Deluxe - EasyBuild
17.01.14
Montage Schritt 2.1

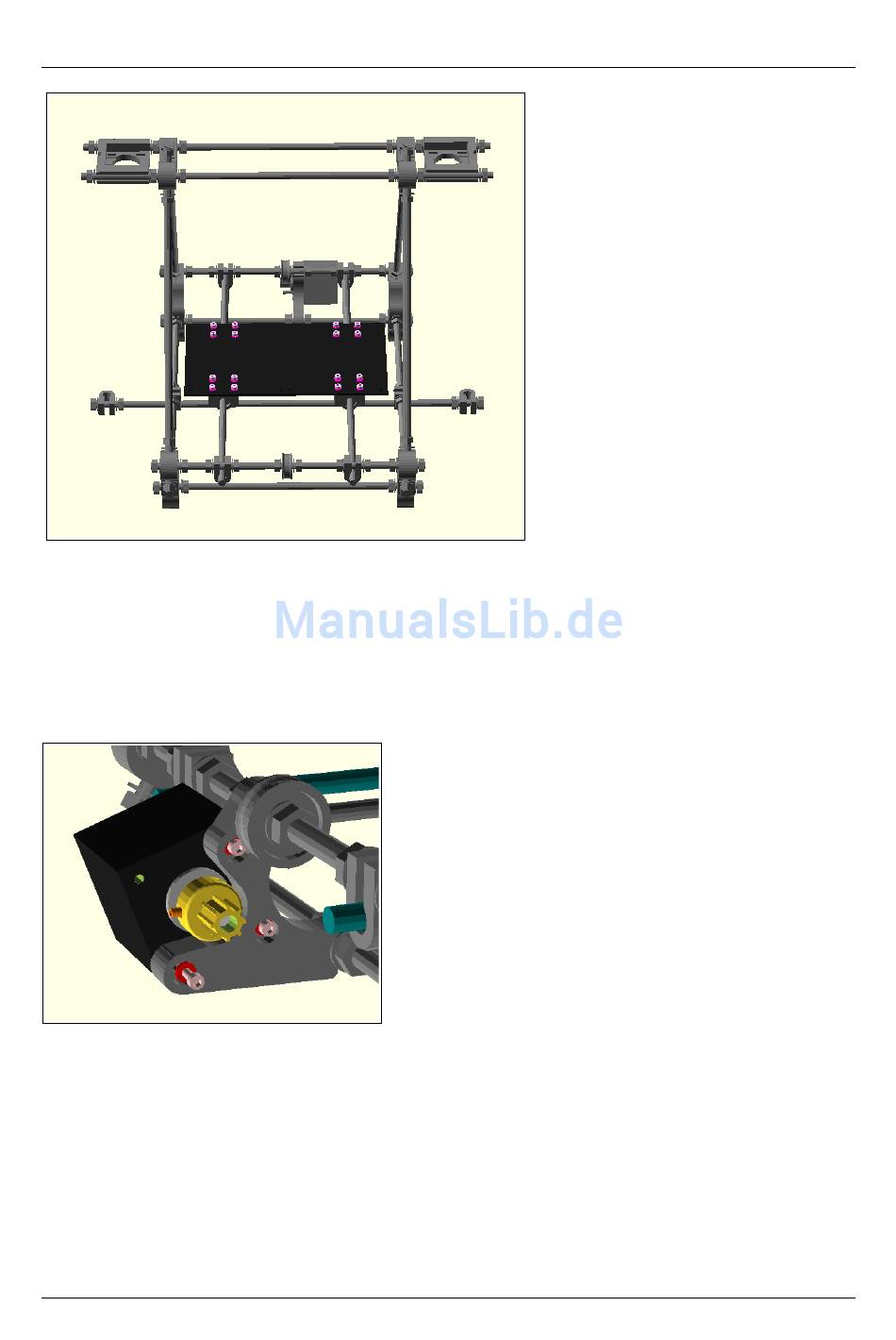

Schieben Sie das Zahnrad auf den Motorschaft und fixieren Sie das Zahnrad mit der
integrierten Madenschraube. Achten Sie dabei darauf, dass eine Madenschraube auf die
abgeflachte Seite des Motorschafts zeigt.
Fixieren Sie dann den Motor am Y-Motorhalter mit den M3 Schrauben und
M3 Unterlegscheiben, wie im unteren Bild gezeigt. Achten Sie dabei darauf, dass die
Motorkabel nach unten zeigen.
Montage des Motors der Y- Achse
Verschieben Sie dann die glatten Stangen am Rahmen mittels den Klammern so, dass die Y-
Halterung genau mittig angebracht ist und ohne Probleme auf den glatten Stangen laufen
kann. Die glatten Stangen sollten dabei genau parallel zueinander sein und den gleichen
Abstand zu den Gewindestangen des Rahmens auf beiden Seiten haben. Ziehen Sie dann
vorsichtig die Muttern an den Klammern an, bis sich die glatten Stangen nicht mehr bewegen
können. Ziehen Sie dann die Schrauben der Linearkugellager an und prüfen Sie noch einmal
ob die Y-Halterung gut läuft.
Seite 15 / 53
