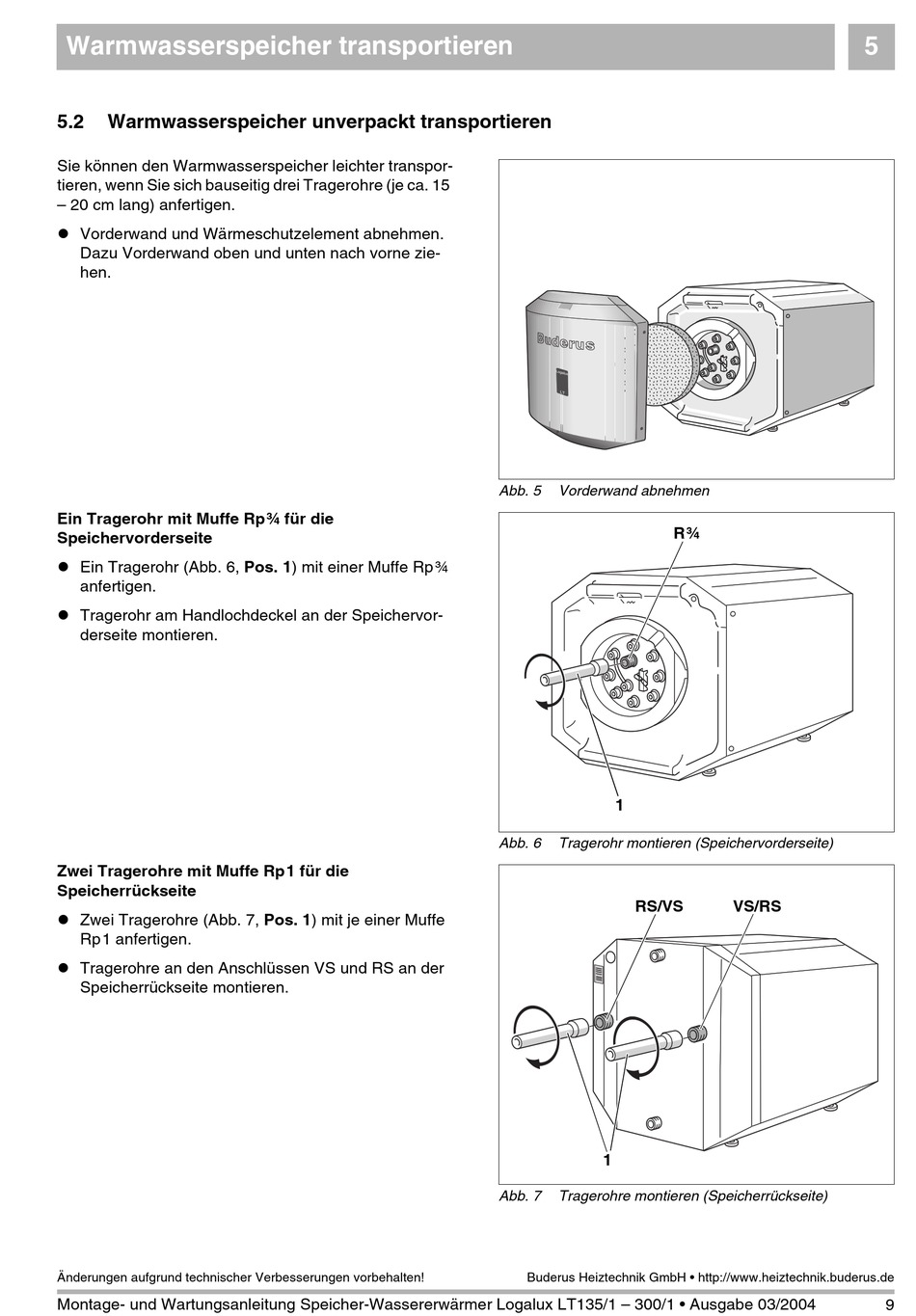

Warmwasserspeicher Unverpackt Transportieren - Buderus Logalux LT135/1 Montage- Und Wartungsanleitung

Warmwasserspeicher transportieren
5.2

Warmwasserspeicher unverpackt transportieren

Sie können den Warmwasserspeicher leichter transpor-
tieren, wenn Sie sich bauseitig drei Tragerohre (je ca. 15
– 20 cm lang) anfertigen.
! Vorderwand und Wärmeschutzelement abnehmen.
Dazu Vorderwand oben und unten nach vorne zie-
hen.
Ein Tragerohr mit Muffe Rp¾ für die
Speichervorderseite
! Ein Tragerohr (Abb. 6, Pos. 1) mit einer Muffe Rp¾
anfertigen.
! Tragerohr am Handlochdeckel an der Speichervor-
derseite montieren.
Zwei Tragerohre mit Muffe Rp1 für die
Speicherrückseite
! Zwei Tragerohre (Abb. 7, Pos. 1) mit je einer Muffe
Rp1 anfertigen.
! Tragerohre an den Anschlüssen VS und RS an der
Speicherrückseite montieren.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanleitung Speicher-Wassererwärmer Logalux LT135/1 – 300/1 • Ausgabe 03/2004
Abb. 5 Vorderwand abnehmen
1
Abb. 6 Tragerohr montieren (Speichervorderseite)
RS/VS
1
Abb. 7 Tragerohre montieren (Speicherrückseite)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
R¾
VS/RS
5
9
