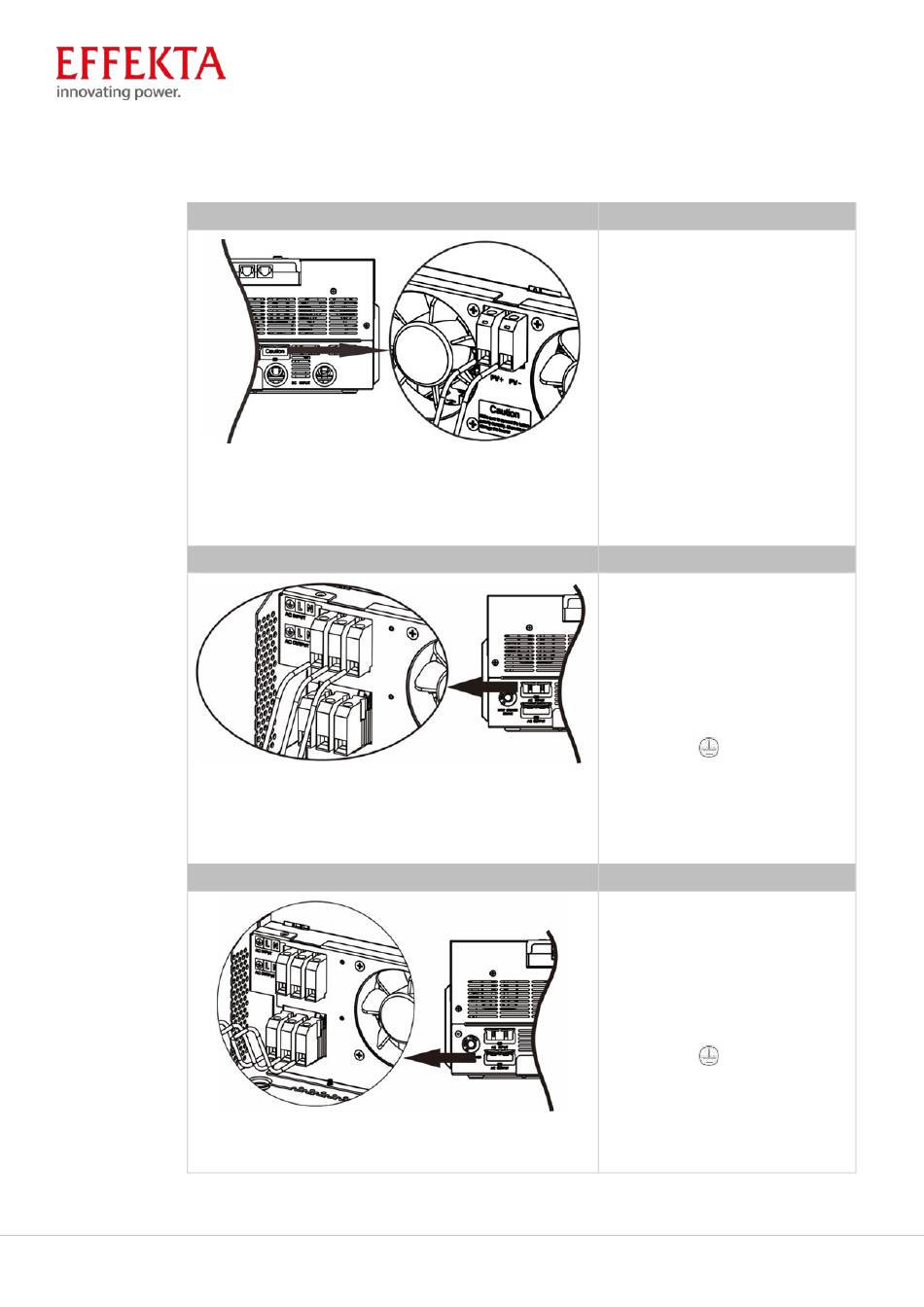

Schritt 2
Schritt 3
Schritt 4
Solarwechselrichter | V1.2
Prüfen Sie die korrekte
Polarität des
Verbindungskabels von PV-
Modul und PV-
Eingangsstecker.
Verbinden Sie den Pluspol (+)
des Anschlusskabels mit dem
Pluspol (+) des PV-
Eingangssteckers.
Verbinden Sie den Minuspol (-)
des Anschlusskabels mit dem
Minuspol (-) des PV-
Eingangssteckers.
Führen Sie die AC-
Eingangskabel gemäß den auf
dem Klemmenblock
angegebenen Polaritäten ein.
Ziehen Sie die
Klemmenschrauben fest.
Schließen Sie zuerst den PE-
Schutzleiter
PE: Masse (gelb-grün)
L: LINE (braun oder schwarz)
N: Neutral (blau)
Führen Sie dann die AC-
Ausgangskabel gemäß den auf
dem Klemmenblock
angegebenen Polaritäten ein
und ziehen Sie die
Klemmenschrauben fest.
Unbedingt zuerst den PE-
Schutzleiter
PE: Masse (gelb-grün)
L: LINE (braun oder schwarz)
N: Neutral (blau)
– Seite 64
an.
anschließen.
