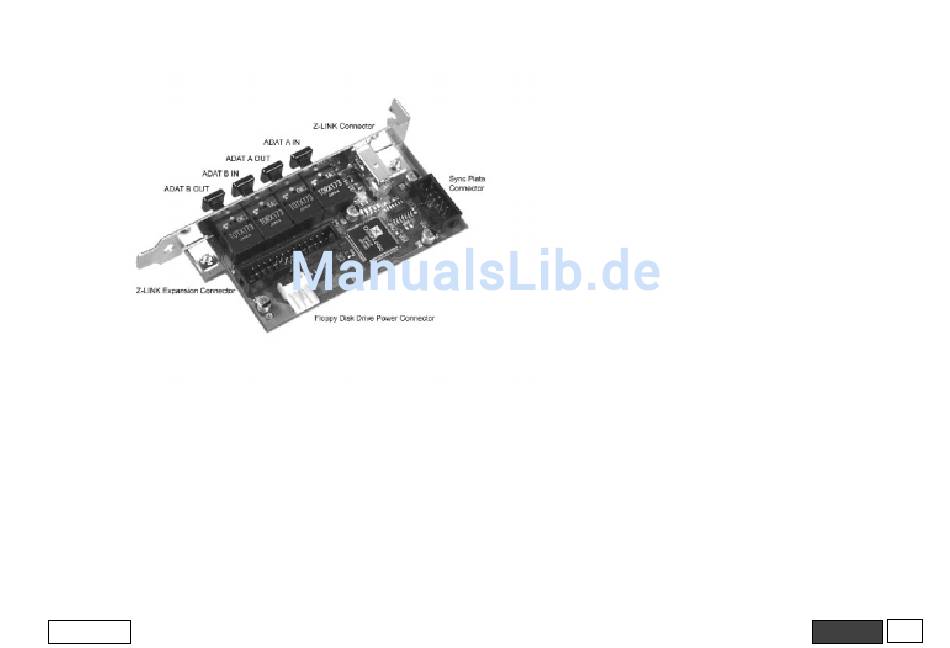

Die home ADAT Expansion
Die home ADAT Expansion ergänzt Ihre
home - Hardware um 2 weitere ADAT
Schnittstellen (16 ADAT I/Os) und einen Z-
Link Bus zum Anschluß einer weiteren op-
tionalen Wandlereinheit Luna 2496 IO.
Ausserdem befindet sich auf dieser
Erweiterungskarte ein Anschluß für die
Sync-Plate (s. nächste Seite).
Installation
Wichtiger Hinweis: Die home ADAT Expansion ist nur für
SCOPE home Boards verifiziert. Auf "älteren" Luna II Boards
kann die volle Funktionalität nicht garantiert werden.
Falls Sie jeweils an das 3 DSP-Board und
an die home ADAT Expansion eine Luna
2496 IO Box anschließen möchte, so ver-
binden Sie den Floppystecker ("Floppy Disk
Drive Power Connector" im Bild oben) mit
dem entsprechenden Gegenstück des PC-
Netzteils, da sonst die Stromversorgung des
PCI-Busses laut Spezifikation nicht mehr
gewährleistet ist.
