Fluke Networks AirCheck Bedienungshandbuch Seite 21

HOME-Bildschirm (Startbildschirm)
A
B
C
G

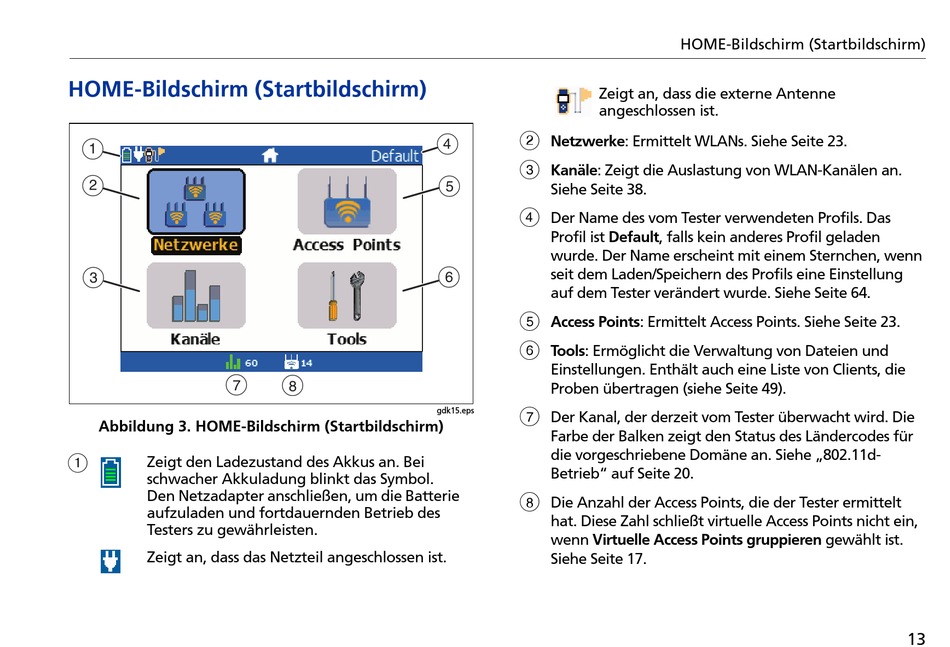

Abbildung 3. HOME-Bildschirm (Startbildschirm)
A
Zeigt den Ladezustand des Akkus an. Bei
schwacher Akkuladung blinkt das Symbol.
Den Netzadapter anschließen, um die Batterie
aufzuladen und fortdauernden Betrieb des
Testers zu gewährleisten.
Zeigt an, dass das Netzteil angeschlossen ist.
D
E
F
H
gdk15.eps
HOME-Bildschirm (Startbildschirm)
Zeigt an, dass die externe Antenne
angeschlossen ist.
B
Netzwerke: Ermittelt WLANs. Siehe Seite 23.
C
Kanäle: Zeigt die Auslastung von WLAN-Kanälen an.
Siehe Seite 38.
D
Der Name des vom Tester verwendeten Profils. Das
Profil ist Default, falls kein anderes Profil geladen
wurde. Der Name erscheint mit einem Sternchen, wenn
seit dem Laden/Speichern des Profils eine Einstellung
auf dem Tester verändert wurde. Siehe Seite 64.
E
Access Points: Ermittelt Access Points. Siehe Seite 23.
F
Tools: Ermöglicht die Verwaltung von Dateien und
Einstellungen. Enthält auch eine Liste von Clients, die
Proben übertragen (siehe Seite 49).
G
Der Kanal, der derzeit vom Tester überwacht wird. Die
Farbe der Balken zeigt den Status des Ländercodes für
die vorgeschriebene Domäne an. Siehe „802.11d-
Betrieb" auf Seite 20.
H
Die Anzahl der Access Points, die der Tester ermittelt
hat. Diese Zahl schließt virtuelle Access Points nicht ein,
wenn Virtuelle Access Points gruppieren gewählt ist.
Siehe Seite 17.
13
