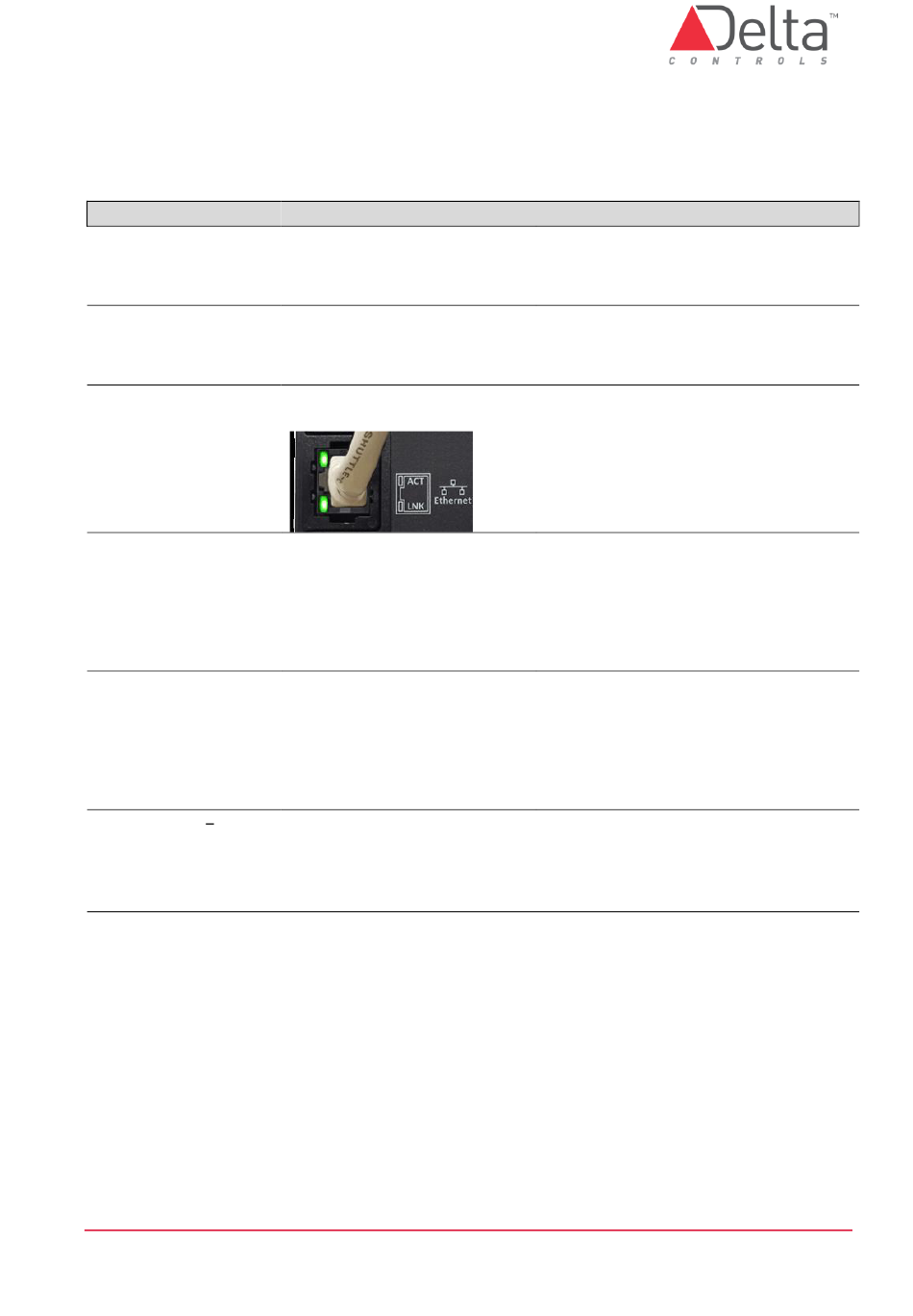

LED-Anzeigen
LED
Power
Scan
Network
(10BaseT)
Network
(NET1)
Network
(NET2)
Outputs (OP1 OP4)
DE-DVC-304 Installationsanleitung.docx
Funktion
Controller
Spannungsversorgung
CPU Scan Status
Ethernet (nur DVC-304E)
Kommunikationsstatus
MS/TP (RS485 nur DVC-304)
Kommunikationsstatus
LINKnet (RS485)
Kommunikationsstatus
Ausgang Status
Beschreibung
Diese gelbe LED zeigt an, dass der
Controller mit Spannung versorgt
wird.
Diese rote LED blinkt mit einer
Frequenz proportional zur CPU Scan
Frequenz
Eine grüne LED (LNK) leuchtet um die
erfolgreiche Verbindung anzuzeigen
und eine weitere grüne LED (ACT)
blinkt um die Netzwerkaktivität am
Port anzuzeigen (Datenverkehr).
Die grüne LED blinkt wenn der
Controller Daten sendet, die rote LED
blinkt wenn Daten empfangen
werden. Je besser die
Kommunikation, desto schneller
blinken die LEDs.
Die grüne LED blinkt wenn der
Controller Daten sendet, die rote LED
blinkt wenn Daten empfangen
werden. Je besser die
Kommunikation, desto schneller
blinken die LEDs.
Die entsprechende LED leuchtet grün
oder ist aus um den Status eines
entsprechenden
binären
darzustellen.
© Delta Controls Germany 2022
Ausgangs
Seite 15
