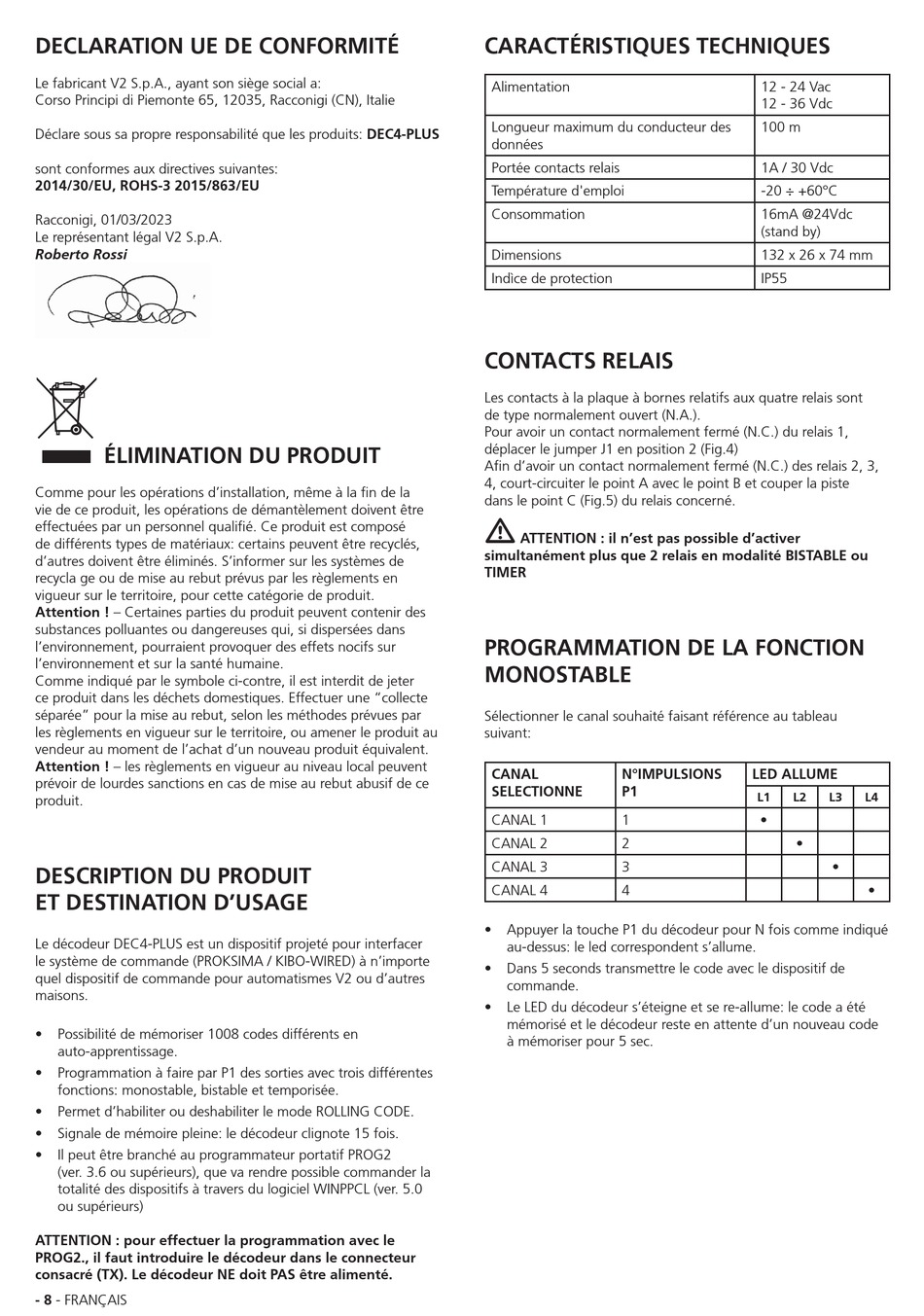

V2 DEC4-PLUS Bedienungsanleitung Seite 8

DECLARATION UE DE CONFORMITÉ
Le fabricant V2 S.p.A., ayant son siège social a:
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italie
Déclare sous sa propre responsabilité que les produits: DEC4-PLUS
sont conformes aux directives suivantes:
2014/30/EU, ROHS-3 2015/863/EU
Racconigi, 01/03/2023
Le représentant légal V2 S.p.A.
Roberto Rossi
ÉLIMINATION DU PRODUIT
Comme pour les opérations d'installation, même à la fin de la
vie de ce produit, les opérations de démantèlement doivent être
effectuées par un personnel qualifié. Ce produit est composé
de différents types de matériaux: certains peuvent être recyclés,
d'autres doivent être éliminés. S'informer sur les systèmes de
recycla ge ou de mise au rebut prévus par les règlements en
vigueur sur le territoire, pour cette catégorie de produit.
Attention ! – Certaines parties du produit peuvent contenir des
substances polluantes ou dangereuses qui, si dispersées dans
l'environnement, pourraient provoquer des effets nocifs sur
l'environnement et sur la santé humaine.
Comme indiqué par le symbole ci-contre, il est interdit de jeter
ce produit dans les déchets domestiques. Effectuer une "collecte
séparée" pour la mise au rebut, selon les méthodes prévues par
les règlements en vigueur sur le territoire, ou amener le produit au
vendeur au moment de l'achat d'un nouveau produit équivalent.
Attention ! – les règlements en vigueur au niveau local peuvent
prévoir de lourdes sanctions en cas de mise au rebut abusif de ce
produit.
DESCRIPTION DU PRODUIT
ET DESTINATION D'USAGE
Le décodeur DEC4-PLUS est un dispositif projeté pour interfacer
le système de commande (PROKSIMA / KIBO-WIRED) à n'importe
quel dispositif de commande pour automatismes V2 ou d'autres
maisons.
• Possibilité de mémoriser 1008 codes différents en
auto-apprentissage.
• Programmation à faire par P1 des sorties avec trois différentes
fonctions: monostable, bistable et temporisée.
• Permet d'habiliter ou deshabiliter le mode ROLLING CODE.
• Signale de mémoire pleine: le décodeur clignote 15 fois.
• Il peut être branché au programmateur portatif PROG2
(ver. 3.6 ou supérieurs), que va rendre possible commander la
totalité des dispositifs à travers du logiciel WINPPCL (ver. 5.0
ou supérieurs)
ATTENTION : pour effectuer la programmation avec le
PROG2., il faut introduire le décodeur dans le connecteur
consacré (TX). Le décodeur NE doit PAS être alimenté.
- 8 - FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
Alimentation
Longueur maximum du conducteur des
données
Portée contacts relais
Température d'emploi
Consommation
Dimensions
Indìce de protection
CONTACTS RELAIS
Les contacts à la plaque à bornes relatifs aux quatre relais sont
de type normalement ouvert (N.A.).
Pour avoir un contact normalement fermé (N.C.) du relais 1,
déplacer le jumper J1 en position 2 (Fig.4)
Afin d'avoir un contact normalement fermé (N.C.) des relais 2, 3,
4, court-circuiter le point A avec le point B et couper la piste
dans le point C (Fig.5) du relais concerné.
m
ATTENTION : il n'est pas possible d'activer
simultanément plus que 2 relais en modalité BISTABLE ou
TIMER
PROGRAMMATION DE LA FONCTION
MONOSTABLE
Sélectionner le canal souhaité faisant référence au tableau
suivant:
CANAL N°IMPULSIONS
SELECTIONNE P1
CANAL 1 1
CANAL 2 2
CANAL 3 3
CANAL 4 4
• Appuyer la touche P1 du décodeur pour N fois comme indiqué
au-dessus: le led correspondent s'allume.
• Dans 5 seconds transmettre le code avec le dispositif de
commande.
• Le LED du décodeur s'éteigne et se re-allume: le code a été
mémorisé et le décodeur reste en attente d'un nouveau code
à mémoriser pour 5 sec.
12 - 24 Vac
12 - 36 Vdc
100 m
1A / 30 Vdc
-20 ÷ +60°C
16mA @24Vdc
(stand by)
132 x 26 x 74 mm
IP55
LED ALLUME
L1 L2 L3 L4
•
•
•
•
