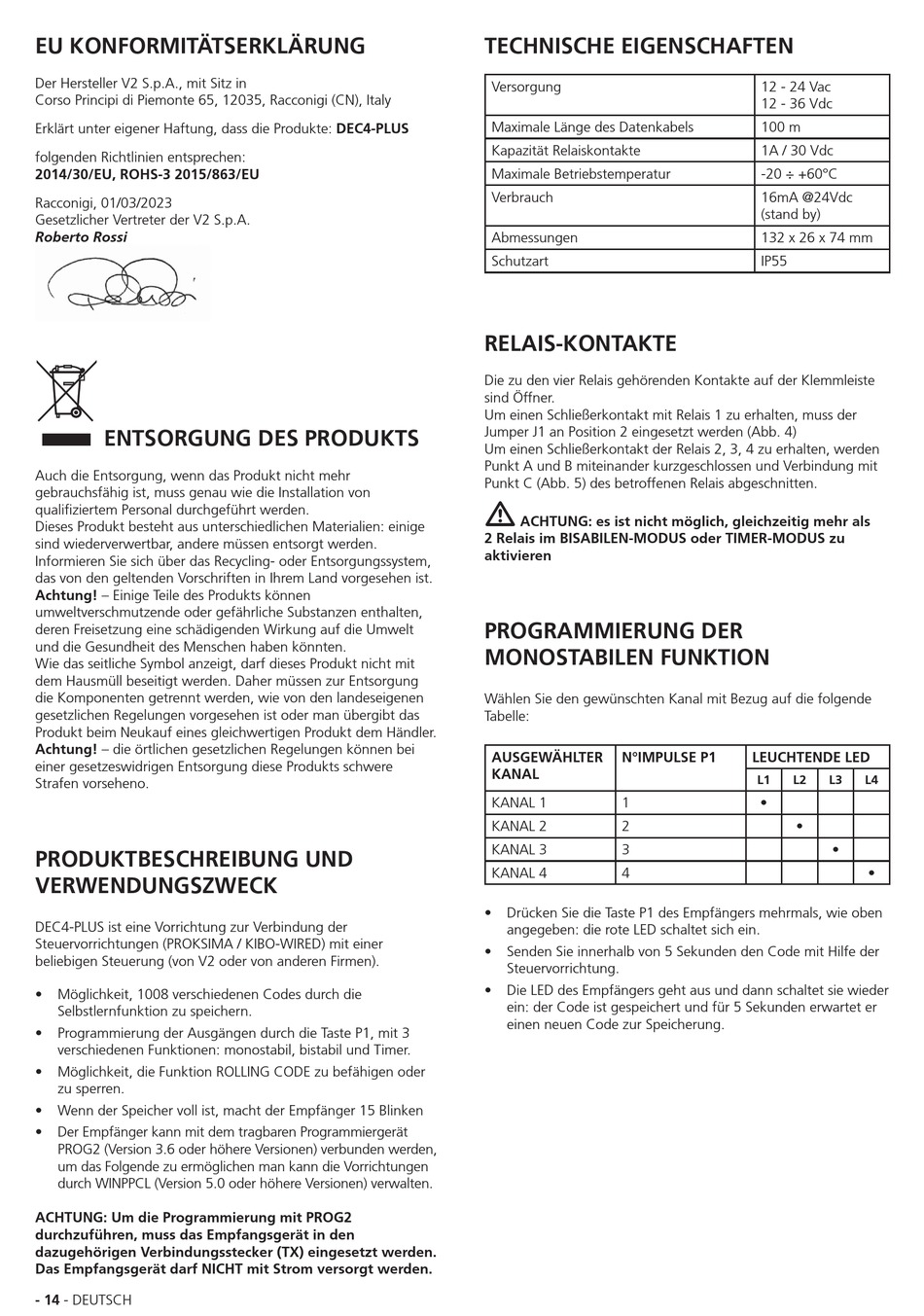

EU KONFORMITÄTSERKLÄRUNG
Der Hersteller V2 S.p.A., mit Sitz in
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italy
Erklärt unter eigener Haftung, dass die Produkte: DEC4-PLUS
folgenden Richtlinien entsprechen:
2014/30/EU, ROHS-3 2015/863/EU
Racconigi, 01/03/2023
Gesetzlicher Vertreter der V2 S.p.A.
Roberto Rossi
ENTSORGUNG DES PRODUKTS
Auch die Entsorgung, wenn das Produkt nicht mehr
gebrauchsfähig ist, muss genau wie die Installation von
qualifiziertem Personal durchgeführt werden.
Dieses Produkt besteht aus unterschiedlichen Materialien: einige
sind wiederverwertbar, andere müssen entsorgt werden.
Informieren Sie sich über das Recycling- oder Entsorgungssystem,
das von den geltenden Vorschriften in Ihrem Land vorgesehen ist.
Achtung! – Einige Teile des Produkts können
umweltverschmutzende oder gefährliche Substanzen enthalten,
deren Freisetzung eine schädigenden Wirkung auf die Umwelt
und die Gesundheit des Menschen haben könnten.
Wie das seitliche Symbol anzeigt, darf dieses Produkt nicht mit
dem Hausmüll beseitigt werden. Daher müssen zur Entsorgung
die Komponenten getrennt werden, wie von den landeseigenen
gesetzlichen Regelungen vorgesehen ist oder man übergibt das
Produkt beim Neukauf eines gleichwertigen Produkt dem Händler.
Achtung! – die örtlichen gesetzlichen Regelungen können bei
einer gesetzeswidrigen Entsorgung diese Produkts schwere
Strafen vorseheno.
PRODUKTBESCHREIBUNG UND
VERWENDUNGSZWECK
DEC4-PLUS ist eine Vorrichtung zur Verbindung der
Steuervorrichtungen (PROKSIMA / KIBO-WIRED) mit einer
beliebigen Steuerung (von V2 oder von anderen Firmen).
•
Möglichkeit, 1008 verschiedenen Codes durch die
Selbstlernfunktion zu speichern.
•
Programmierung der Ausgängen durch die Taste P1, mit 3
verschiedenen Funktionen: monostabil, bistabil und Timer.
•
Möglichkeit, die Funktion ROLLING CODE zu befähigen oder
zu sperren.
•
Wenn der Speicher voll ist, macht der Empfänger 15 Blinken
•
Der Empfänger kann mit dem tragbaren Programmiergerät
PROG2 (Version 3.6 oder höhere Versionen) verbunden werden,
um das Folgende zu ermöglichen man kann die Vorrichtungen
durch WINPPCL (Version 5.0 oder höhere Versionen) verwalten.
ACHTUNG: Um die Programmierung mit PROG2
durchzuführen, muss das Empfangsgerät in den
dazugehörigen Verbindungsstecker (TX) eingesetzt werden.
Das Empfangsgerät darf NICHT mit Strom versorgt werden.
- 14 - DEUTSCH
TECHNISCHE EIGENSCHAFTEN
Versorgung
Maximale Länge des Datenkabels
Kapazität Relaiskontakte
Maximale Betriebstemperatur
Verbrauch
Abmessungen
Schutzart
RELAIS-KONTAKTE
Die zu den vier Relais gehörenden Kontakte auf der Klemmleiste
sind Öffner.
Um einen Schließerkontakt mit Relais 1 zu erhalten, muss der
Jumper J1 an Position 2 eingesetzt werden (Abb. 4)
Um einen Schließerkontakt der Relais 2, 3, 4 zu erhalten, werden
Punkt A und B miteinander kurzgeschlossen und Verbindung mit
Punkt C (Abb. 5) des betroffenen Relais abgeschnitten.
m
ACHTUNG: es ist nicht möglich, gleichzeitig mehr als
2 Relais im BISABILEN-MODUS oder TIMER-MODUS zu
aktivieren
PROGRAMMIERUNG DER
MONOSTABILEN FUNKTION
Wählen Sie den gewünschten Kanal mit Bezug auf die folgende
Tabelle:
AUSGEWÄHLTER
N°IMPULSE P1
KANAL
KANAL 1
1
KANAL 2
2
KANAL 3
3
KANAL 4
4
•
Drücken Sie die Taste P1 des Empfängers mehrmals, wie oben
angegeben: die rote LED schaltet sich ein.
•
Senden Sie innerhalb von 5 Sekunden den Code mit Hilfe der
Steuervorrichtung.
•
Die LED des Empfängers geht aus und dann schaltet sie wieder
ein: der Code ist gespeichert und für 5 Sekunden erwartet er
einen neuen Code zur Speicherung.
12 - 24 Vac
12 - 36 Vdc
100 m
1A / 30 Vdc
-20 ÷ +60°C
16mA @24Vdc
(stand by)
132 x 26 x 74 mm
IP55
LEUCHTENDE LED
L1
L2
L3
L4
•
•
•
•
