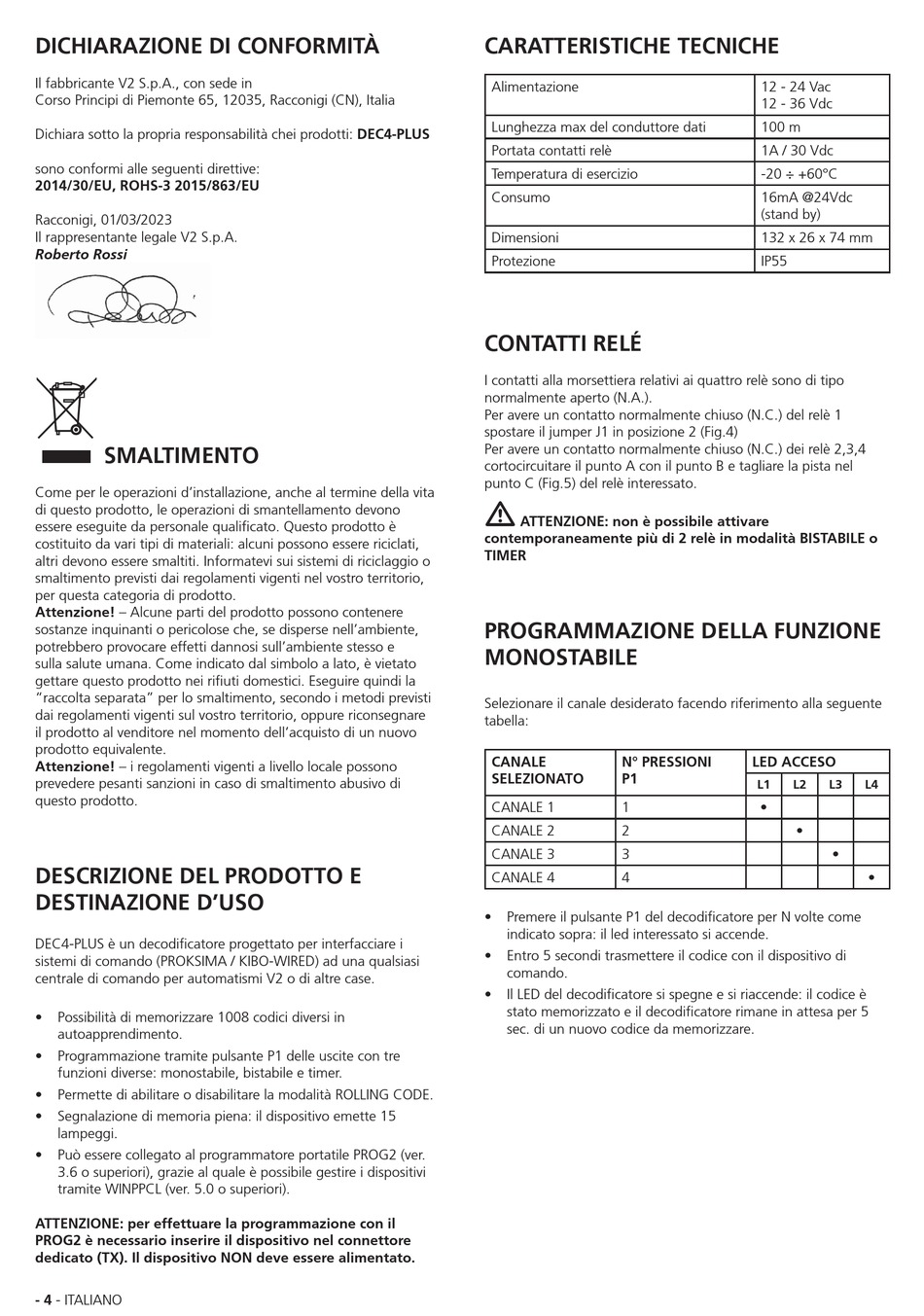

DICHIARAZIONE DI CONFORMITÀ
Il fabbricante V2 S.p.A., con sede in
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
Dichiara sotto la propria responsabilità chei prodotti: DEC4-PLUS
sono conformi alle seguenti direttive:
2014/30/EU, ROHS-3 2015/863/EU
Racconigi, 01/03/2023
Il rappresentante legale V2 S.p.A.
Roberto Rossi
SMALTIMENTO
Come per le operazioni d'installazione, anche al termine della vita
di questo prodotto, le operazioni di smantellamento devono
essere eseguite da personale qualificato. Questo prodotto è
costituito da vari tipi di materiali: alcuni possono essere riciclati,
altri devono essere smaltiti. Informatevi sui sistemi di riciclaggio o
smaltimento previsti dai regolamenti vigenti nel vostro territorio,
per questa categoria di prodotto.
Attenzione! – Alcune parti del prodotto possono contenere
sostanze inquinanti o pericolose che, se disperse nell'ambiente,
potrebbero provocare effetti dannosi sull'ambiente stesso e
sulla salute umana. Come indicato dal simbolo a lato, è vietato
gettare questo prodotto nei rifiuti domestici. Eseguire quindi la
"raccolta separata" per lo smaltimento, secondo i metodi previsti
dai regolamenti vigenti sul vostro territorio, oppure riconsegnare
il prodotto al venditore nel momento dell'acquisto di un nuovo
prodotto equivalente.
Attenzione! – i regolamenti vigenti a livello locale possono
prevedere pesanti sanzioni in caso di smaltimento abusivo di
questo prodotto.
DESCRIZIONE DEL PRODOTTO E
DESTINAZIONE D'USO
DEC4-PLUS è un decodificatore progettato per interfacciare i
sistemi di comando (PROKSIMA / KIBO-WIRED) ad una qualsiasi
centrale di comando per automatismi V2 o di altre case.
• Possibilità di memorizzare 1008 codici diversi in
autoapprendimento.
• Programmazione tramite pulsante P1 delle uscite con tre
funzioni diverse: monostabile, bistabile e timer.
• Permette di abilitare o disabilitare la modalità ROLLING CODE.
• Segnalazione di memoria piena: il dispositivo emette 15
lampeggi.
• Può essere collegato al programmatore portatile PROG2 (ver.
3.6 o superiori), grazie al quale è possibile gestire i dispositivi
tramite WINPPCL (ver. 5.0 o superiori).
ATTENZIONE: per effettuare la programmazione con il
PROG2 è necessario inserire il dispositivo nel connettore
dedicato (TX). Il dispositivo NON deve essere alimentato.
- 4 - ITALIANO
CARATTERISTICHE TECNICHE
Alimentazione
Lunghezza max del conduttore dati
Portata contatti relè
Temperatura di esercizio
Consumo
Dimensioni
Protezione
CONTATTI RELÉ
I contatti alla morsettiera relativi ai quattro relè sono di tipo
normalmente aperto (N.A.).
Per avere un contatto normalmente chiuso (N.C.) del relè 1
spostare il jumper J1 in posizione 2 (Fig.4)
Per avere un contatto normalmente chiuso (N.C.) dei relè 2,3,4
cortocircuitare il punto A con il punto B e tagliare la pista nel
punto C (Fig.5) del relè interessato.
m
ATTENZIONE: non è possibile attivare
contemporaneamente più di 2 relè in modalità BISTABILE o
TIMER
PROGRAMMAZIONE DELLA FUNZIONE
MONOSTABILE
Selezionare il canale desiderato facendo riferimento alla seguente
tabella:
CANALE N° PRESSIONI
SELEZIONATO P1
CANALE 1 1
CANALE 2 2
CANALE 3 3
CANALE 4 4
• Premere il pulsante P1 del decodificatore per N volte come
indicato sopra: il led interessato si accende.
• Entro 5 secondi trasmettere il codice con il dispositivo di
comando.
• Il LED del decodificatore si spegne e si riaccende: il codice è
stato memorizzato e il decodificatore rimane in attesa per 5
sec. di un nuovo codice da memorizzare.
12 - 24 Vac
12 - 36 Vdc
100 m
1A / 30 Vdc
-20 ÷ +60°C
16mA @24Vdc
(stand by)
132 x 26 x 74 mm
IP55
LED ACCESO
L1 L2 L3 L4
•
•
•
•
