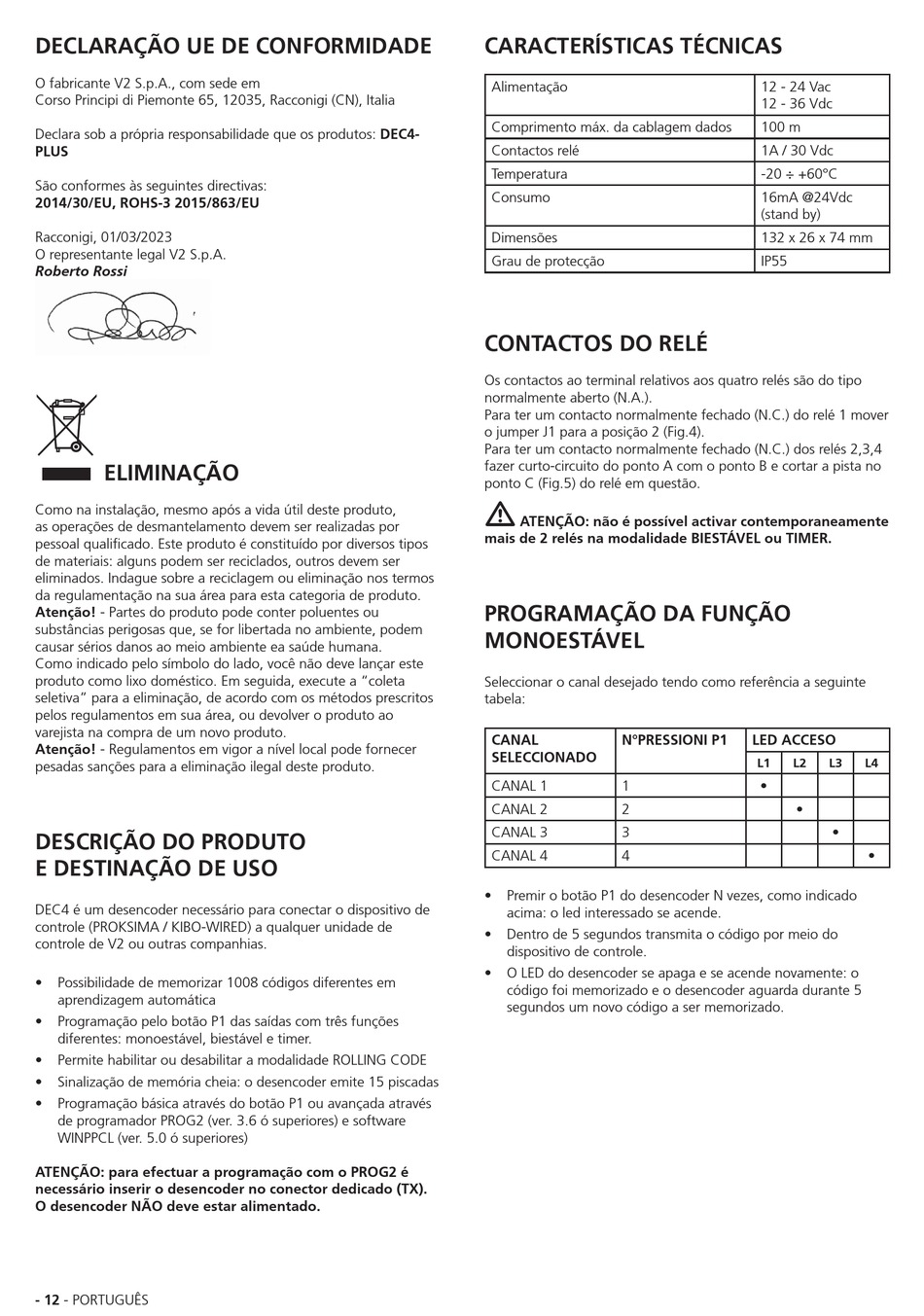

DECLARAÇÃO UE DE CONFORMIDADE
O fabricante V2 S.p.A., com sede em
Corso Principi di Piemonte 65, 12035, Racconigi (CN), Italia
Declara sob a própria responsabilidade que os produtos: DEC4-
PLUS
São conformes às seguintes directivas:
2014/30/EU, ROHS-3 2015/863/EU
Racconigi, 01/03/2023
O representante legal V2 S.p.A.
Roberto Rossi
ELIMINAÇÃO
Como na instalação, mesmo após a vida útil deste produto,
as operações de desmantelamento devem ser realizadas por
pessoal qualificado. Este produto é constituído por diversos tipos
de materiais: alguns podem ser reciclados, outros devem ser
eliminados. Indague sobre a reciclagem ou eliminação nos termos
da regulamentação na sua área para esta categoria de produto.
Atenção! - Partes do produto pode conter poluentes ou
substâncias perigosas que, se for libertada no ambiente, podem
causar sérios danos ao meio ambiente ea saúde humana.
Como indicado pelo símbolo do lado, você não deve lançar este
produto como lixo doméstico. Em seguida, execute a "coleta
seletiva" para a eliminação, de acordo com os métodos prescritos
pelos regulamentos em sua área, ou devolver o produto ao
varejista na compra de um novo produto.
Atenção! - Regulamentos em vigor a nível local pode fornecer
pesadas sanções para a eliminação ilegal deste produto.
DESCRIÇÃO DO PRODUTO
E DESTINAÇÃO DE USO
DEC4 é um desencoder necessário para conectar o dispositivo de
controle (PROKSIMA / KIBO-WIRED) a qualquer unidade de
controle de V2 ou outras companhias.
• Possibilidade de memorizar 1008 códigos diferentes em
aprendizagem automática
• Programação pelo botão P1 das saídas com três funções
diferentes: monoestável, biestável e timer.
• Permite habilitar ou desabilitar a modalidade ROLLING CODE
• Sinalização de memória cheia: o desencoder emite 15 piscadas
• Programação básica através do botão P1 ou avançada através
de programador PROG2 (ver. 3.6 ó superiores) e software
WINPPCL (ver. 5.0 ó superiores)
ATENÇÃO: para efectuar a programação com o PROG2 é
necessário inserir o desencoder no conector dedicado (TX).
O desencoder NÃO deve estar alimentado.
- 12 - PORTUGUÊS
CARACTERÍSTICAS TÉCNICAS
Alimentação
Comprimento máx. da cablagem dados
Contactos relé
Temperatura
Consumo
Dimensões
Grau de protecção
CONTACTOS DO RELÉ
Os contactos ao terminal relativos aos quatro relés são do tipo
normalmente aberto (N.A.).
Para ter um contacto normalmente fechado (N.C.) do relé 1 mover
o jumper J1 para a posição 2 (Fig.4).
Para ter um contacto normalmente fechado (N.C.) dos relés 2,3,4
fazer curto-circuito do ponto A com o ponto B e cortar a pista no
ponto C (Fig.5) do relé em questão.
m
ATENÇÃO: não é possível activar contemporaneamente
mais de 2 relés na modalidade BIESTÁVEL ou TIMER.
PROGRAMAÇÃO DA FUNÇÃO
MONOESTÁVEL
Seleccionar o canal desejado tendo como referência a seguinte
tabela:
CANAL N°PRESSIONI P1
SELECCIONADO
CANAL 1 1
CANAL 2 2
CANAL 3 3
CANAL 4 4
• Premir o botão P1 do desencoder N vezes, como indicado
acima: o led interessado se acende.
• Dentro de 5 segundos transmita o código por meio do
dispositivo de controle.
• O LED do desencoder se apaga e se acende novamente: o
código foi memorizado e o desencoder aguarda durante 5
segundos um novo código a ser memorizado.
12 - 24 Vac
12 - 36 Vdc
100 m
1A / 30 Vdc
-20 ÷ +60°C
16mA @24Vdc
(stand by)
132 x 26 x 74 mm
IP55
LED ACCESO
L1 L2 L3 L4
•
•
•
•
