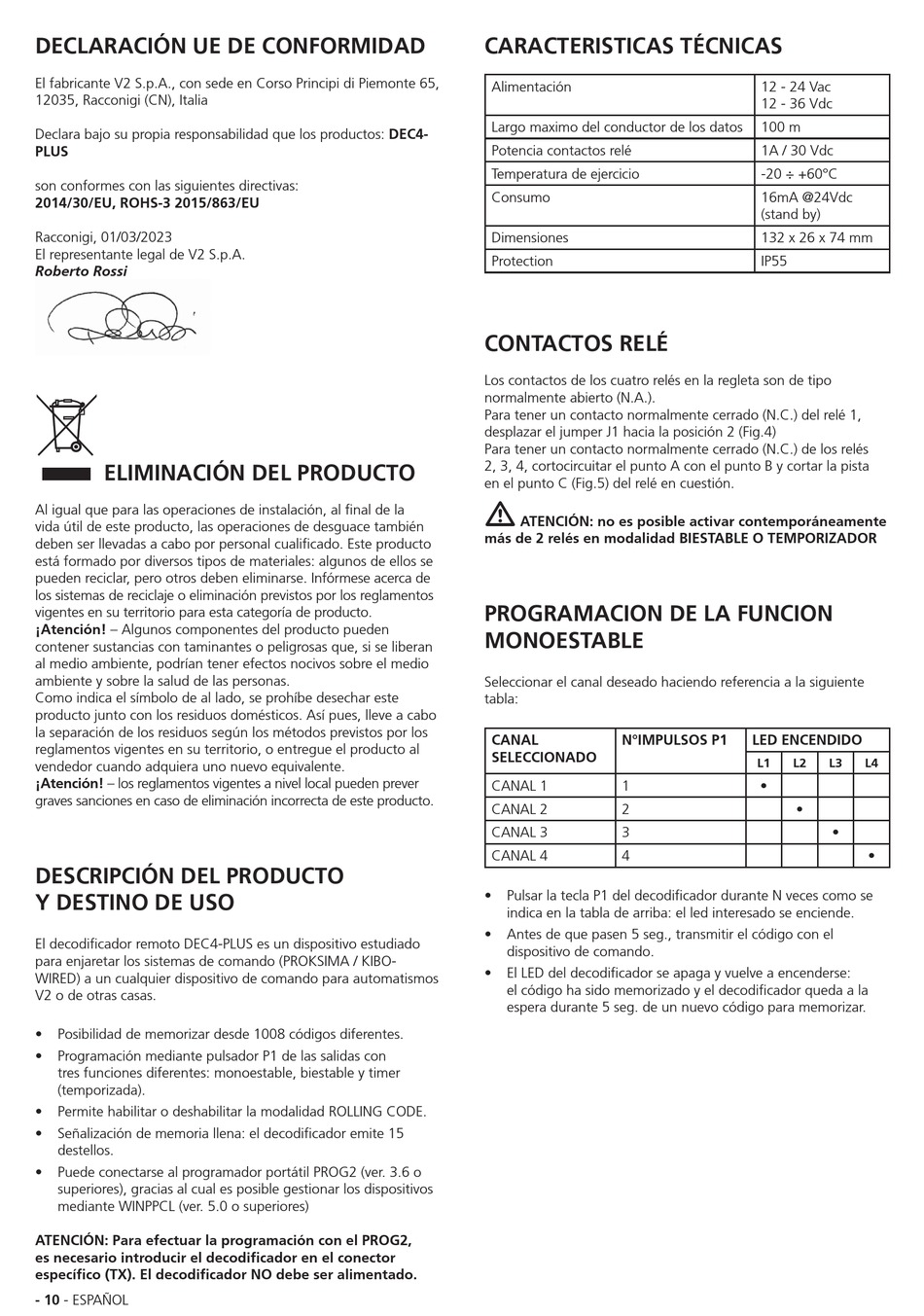

DECLARACIÓN UE DE CONFORMIDAD
El fabricante V2 S.p.A., con sede en Corso Principi di Piemonte 65,
12035, Racconigi (CN), Italia
Declara bajo su propia responsabilidad que los productos: DEC4-
PLUS
son conformes con las siguientes directivas:
2014/30/EU, ROHS-3 2015/863/EU
Racconigi, 01/03/2023
El representante legal de V2 S.p.A.
Roberto Rossi
ELIMINACIÓN DEL PRODUCTO
Al igual que para las operaciones de instalación, al final de la
vida útil de este producto, las operaciones de desguace también
deben ser llevadas a cabo por personal cualificado. Este producto
está formado por diversos tipos de materiales: algunos de ellos se
pueden reciclar, pero otros deben eliminarse. Infórmese acerca de
los sistemas de reciclaje o eliminación previstos por los reglamentos
vigentes en su territorio para esta categoría de producto.
¡Atención! – Algunos componentes del producto pueden
contener sustancias con taminantes o peligrosas que, si se liberan
al medio ambiente, podrían tener efectos nocivos sobre el medio
ambiente y sobre la salud de las personas.
Como indica el símbolo de al lado, se prohíbe desechar este
producto junto con los residuos domésticos. Así pues, lleve a cabo
la separación de los residuos según los métodos previstos por los
reglamentos vigentes en su territorio, o entregue el producto al
vendedor cuando adquiera uno nuevo equivalente.
¡Atención! – los reglamentos vigentes a nivel local pueden prever
graves sanciones en caso de eliminación incorrecta de este producto.
DESCRIPCIÓN DEL PRODUCTO
Y DESTINO DE USO
El decodificador remoto DEC4-PLUS es un dispositivo estudiado
para enjaretar los sistemas de comando (PROKSIMA / KIBO-
WIRED) a un cualquier dispositivo de comando para automatismos
V2 o de otras casas.
• Posibilidad de memorizar desde 1008 códigos diferentes.
• Programación mediante pulsador P1 de las salidas con
tres funciones diferentes: monoestable, biestable y timer
(temporizada).
• Permite habilitar o deshabilitar la modalidad ROLLING CODE.
• Señalización de memoria llena: el decodificador emite 15
destellos.
• Puede conectarse al programador portátil PROG2 (ver. 3.6 o
superiores), gracias al cual es posible gestionar los dispositivos
mediante WINPPCL (ver. 5.0 o superiores)
ATENCIÓN: Para efectuar la programación con el PROG2,
es necesario introducir el decodificador en el conector
específico (TX). El decodificador NO debe ser alimentado.
- 10 - ESPAÑOL
CARACTERISTICAS TÉCNICAS
Alimentación
Largo maximo del conductor de los datos
Potencia contactos relé
Temperatura de ejercicio
Consumo
Dimensiones
Protection
CONTACTOS RELÉ
Los contactos de los cuatro relés en la regleta son de tipo
normalmente abierto (N.A.).
Para tener un contacto normalmente cerrado (N.C.) del relé 1,
desplazar el jumper J1 hacia la posición 2 (Fig.4)
Para tener un contacto normalmente cerrado (N.C.) de los relés
2, 3, 4, cortocircuitar el punto A con el punto B y cortar la pista
en el punto C (Fig.5) del relé en cuestión.
m
ATENCIÓN: no es posible activar contemporáneamente
más de 2 relés en modalidad BIESTABLE O TEMPORIZADOR
PROGRAMACION DE LA FUNCION
MONOESTABLE
Seleccionar el canal deseado haciendo referencia a la siguiente
tabla:
CANAL N°IMPULSOS P1
SELECCIONADO
CANAL 1 1
CANAL 2 2
CANAL 3 3
CANAL 4 4
• Pulsar la tecla P1 del decodificador durante N veces como se
indica en la tabla de arriba: el led interesado se enciende.
• Antes de que pasen 5 seg., transmitir el código con el
dispositivo de comando.
• El LED del decodificador se apaga y vuelve a encenderse:
el código ha sido memorizado y el decodificador queda a la
espera durante 5 seg. de un nuevo código para memorizar.
12 - 24 Vac
12 - 36 Vdc
100 m
1A / 30 Vdc
-20 ÷ +60°C
16mA @24Vdc
(stand by)
132 x 26 x 74 mm
IP55
LED ENCENDIDO
L1 L2 L3 L4
•
•
•
•
