2. Funktionsbeschreibung

Der Azimuth (vertikale Position des Abtast-Diamanten) ist maßgeblich für den Kanalgleichlauf, den
Frequenzverlauf, sowie das Übersprechen zwischen beiden Kanälen ihres Tonabnehmers verant-
wortlich. Alleine die optische Kontrolle des Tonabnehmers ist nicht ausreichend für eine korrekte
Azimuth-Einstellung. Die exakte Position lässt sich nur mit Hilfe eines Messgerätes ermitteln.
azimuth optimizer
Der
Im Idealfall, wenn der Azimuth korrekt eingestellt ist, sollten beide Messwerte gleich sein.
Zusätzlich können Sie mit der Funktion „Level" die Ausgangsspannung ihres Tonabnehmers prüfen.
Für diese Messfunktion muß die Eingangsempfindlichkeit auf Stellung MM stehen. Der
timizer
hat einen hochwertigen Phonovorverstärker eingebaut, mit dem sich im Phono-Betrieb die
korrekte Einstellung sofort über die Anlage klanglich überprüfen lässt.
Zusätzlich besteht die Möglichkeit über den eingebauten Kopfhörerverstärker das Signal abzuhören,
somit kann das Gerät auch für den mobilen Einsatz verwendet werden.
Es können Kopfhörer mit einer Impedanz von 100 Ohm bis 600 Ohm angeschlossen werden
Für die Messungen benötigen Sie unsere clearaudio
(Best.-Nr. LPT Azimuth 080108).
Auf Seite 1 werden die Tracks 1 bis 20 gebraucht.
Track 1 = Signal linker Kanal 1kHz 0dB = 10cm/s (Spitze)
Track 2 = Signal rechter Kanal 1kHz 0dB = 10cm/s (Spitze)
...
Track 19 = Signal linker Kanal 1kHz 0dB = 10cm/s (Spitze)
Track 20 = Signal rechter Kanal 1kHz 0dB = 10cm/s (Spitze)

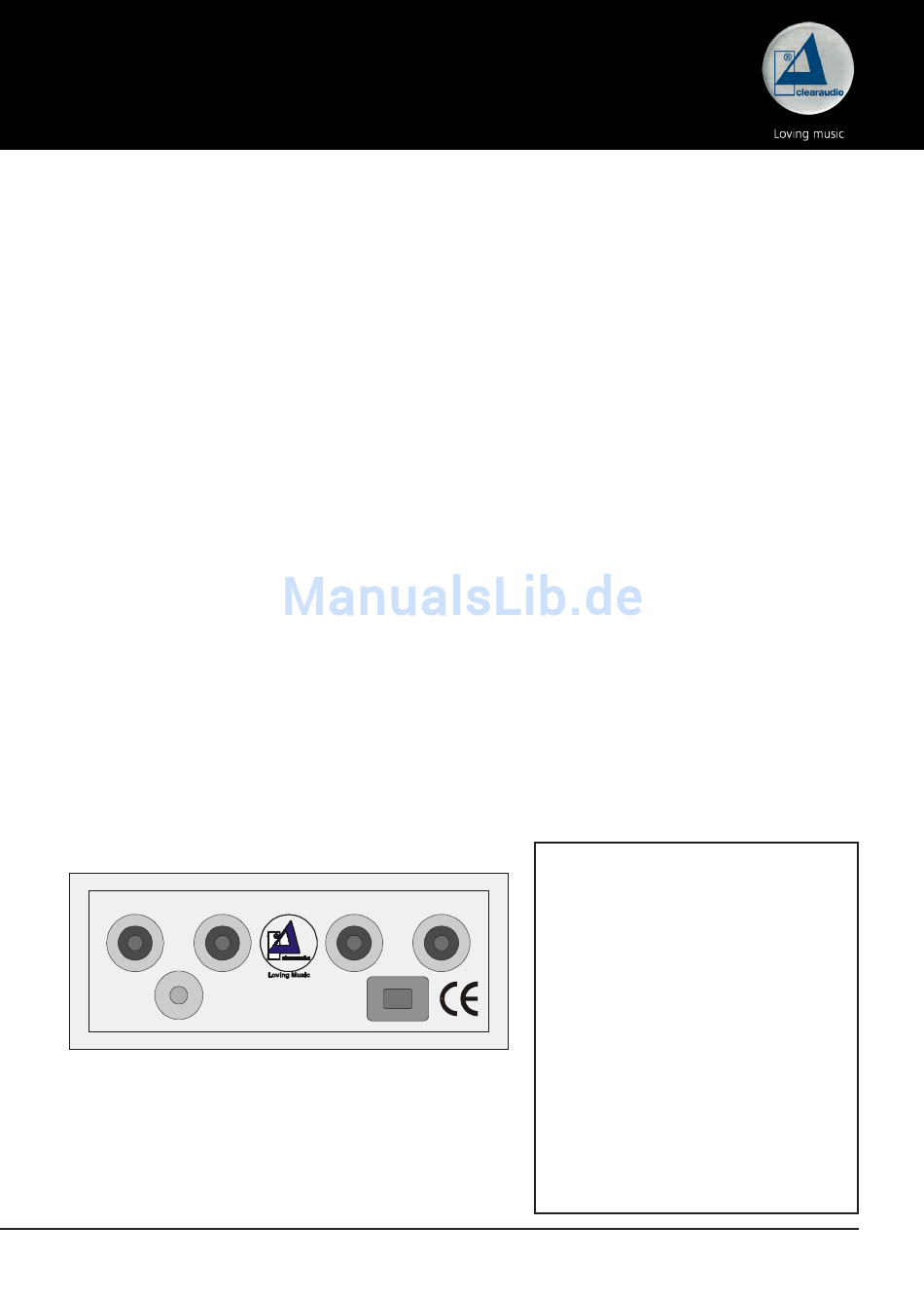

Anschlüsse auf der Rückseite:
INPUT LEFT INPUT RIGHT
GROUND
Made in Germany
misst das Übersprechen vom linken zum rechten Kanal und umgekehrt.
OUTPUT LEFT OUTPUT RIGHT
POWER SUPPLY
DC 24 VOLT
azimuth optimizer
Test Record
INPUT LEFT; INPUT RIGHT:
Anschluß für Plattenspieler
OUTPUT LEFT; OUTPUT RIGHT:
Ausgang zum Vorverstärker
GROUND:
Erdungsanschluß für Tonarm
POWER SUPPLY:
Anschluß für 24 V-Steckernetzteil
