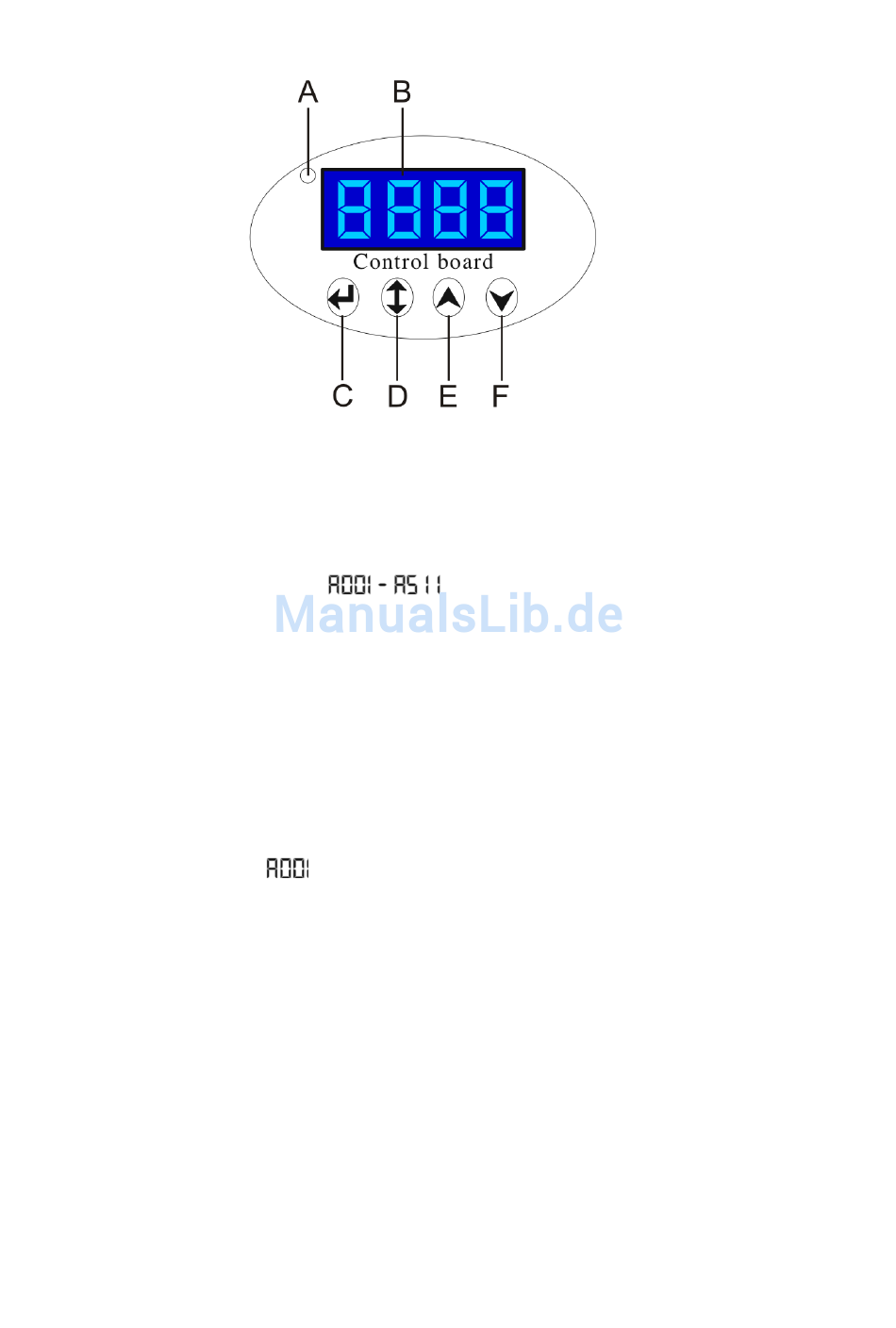

Steuereinheit
Wenn die Anzeige leuchtet bedeutet dies, dass der Genesis aktiv ist
A. LED
B. Display
C. [ENTER]-Taste
Steuer-Modus
Die Scanner sind individuell adressiert
angeschlossen. Die Scanner antworten auf das DMX-Signal des Controllers (wenn Sie die DMX-Adresse
auswählen und sichern, zeigt der Controller die gespeicherten DMX-Adressen das nächste Mal an).
DMX-Adressierung
Die Steuereinheit auf der Frontseite der Basis ermöglicht Ihnen die Zuweisung der DMX-Scanner-Adressen,
dies ist der erste Kanal von dem aus der Genesis auf den Controller antwortet.
Bitte denken Sie daran: Wenn Sie den Controller einsetzen verfügt das Geräte über 7 Kanäle.
Wenn Sie mehrere Genesis benutzen vergewissern Sie sich, dass Sie die DMX-Adressen richtig eingestellt
haben. Deshalb sollte die DMX-Adresse des ersten Genesis 1 (A001) sein; die DMX-Adresse des zweiten
Genesis sollte 1+7=8 (A008) sein; die DMX-Adresse des dritten Genesis sollte 8+7=15 (A015) sein, etc. Bitte
stellen Sie sicher, dass sich keine Kanäle überschneiden, um jeden Genesis korrekt steuern zu können.
Wenn zwei oder mehr Genesis gleich adressiert sind, arbeiten sie simultan. Zur Adreßeingabe schauen Sie
bitte unter "Addressing" (Menü
Steuerung:
Nachdem alle Genesis adressiert sind, können Sie diese jetzt über Ihren Light-Controller steuern.
Hinweis: Nachdem er eingeschaltet ist, stellt der Genesis automatisch fest, ob DMX-512-Daten
empfangen wruden oder nicht. Wenn keine Daten am DMX-Input empfangen wurden, leuchtet die "LED"
auf der Steuereinheit nicht auf.
Das Problem könnte folgende Ursachen haben:
- Das XLR-Kabel vom Controller ist nicht mit dem Input des Genesis verbunden
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Controller ist defekt oder die
Signaldrähte sind in den Input-Anschluß gerutscht.
Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) an den letzten Scanner anzuschließen, um
eine einwandfreie Übertragung innerhalb dieser Datenverbindung zu gewährleisten.
D. [MODE]-Taste
E. Up-Taste
F. Down-Taste
) nach.
.
auf einer Datenverbindung und an eine Steuerung
12
Abb. 6
