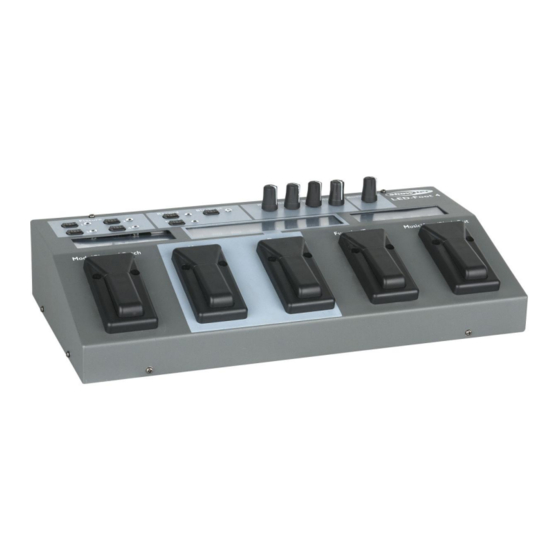

SHOWTEC LED-Foot 4 Anleitung

V3
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LED Foot 4
V3
ORDERCODE 50719

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC LED-Foot 4

Inhaltszusammenfassung für SHOWTEC LED-Foot 4

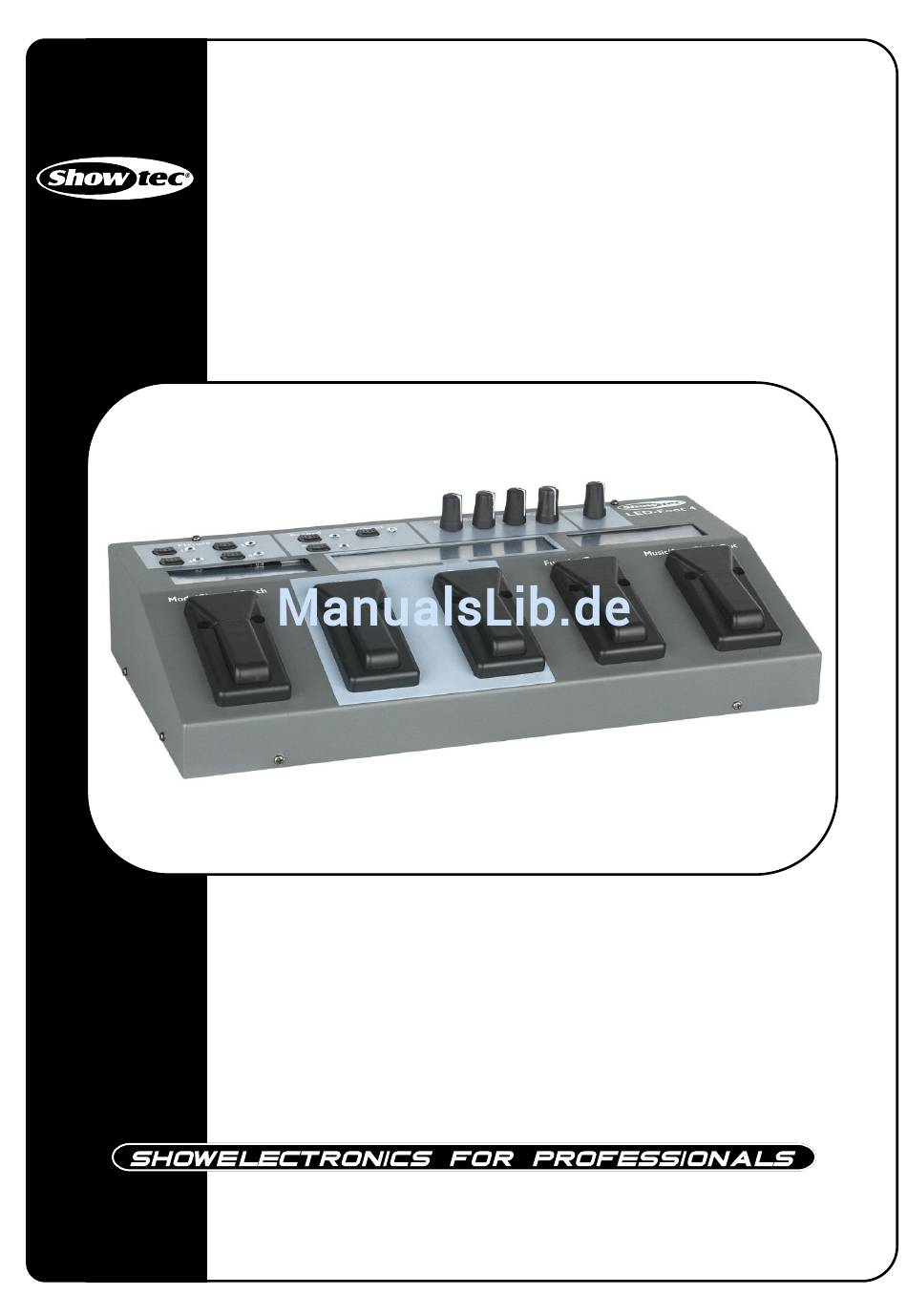

  • Seite 1 LED Foot 4 ORDERCODE 50719...
  • Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Das LED-Foot 4 von Showtec sorgt für beste Unterhaltung auf allen Veranstaltungen. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec LED-Foot 4™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Rückseite ..................................7 Setup und Betrieb ................................8 1.

  • Seite 4: Warnung

    Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec LED-Foot 4 • Netzteil mit1,75m langem Kabel • Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach.
  • Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.  Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...

  • Seite 6: Bestimmungsgemäßer Gebrauch

     Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert.  Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ...

  • Seite 7: Rückgabe

    Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.

  • Seite 8: Beschreibung Des Geräts

    • Sobald das LED-Foot gepatcht und programmiert ist, können Sie es ganz einfach bedienen. • Szenenauswahl, Chase-Auswahl und Funktionen können mit dem Fuß bedient werden. • Das LED-Foot 4 ist eine ideale Lösung für Musiker, die die Hände nicht für die Lichtsteuerung freihaben. • Eingangsspannung: 100-240V - 500mA, Ausgangsleistung: DC 12V •...

  • Seite 9: Rückseite

    Rückseite Abb. 2 1) Fixture 1-4 2) Record-Taste 3) Patch-Taste 4) Blackout-Taste: Dient zum Unterbrechen aller Ausgaben. 5) Rot-Regler 6) Grün-Regler 7) Blau-Regler 8) Master-Regler 9) Audioempfindlichkeitsregler 10) Mode/Channel Patch Fußpedal 11) Up-Fußpedal 12) Down-Fußpedal 13) Function/Enter-Fußpedal 14) Music/Auto/Blackout-Fußpedal 15) Midi 16) Audio-Line-Eingang 17) DMX-Ausgang 18) DMX-Polaritätsumschalter...

  • Seite 10: Setup Und Betrieb

    Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Entfernen Sie alle Verpackungsmaterialien von Ihrem LED-Foot 4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind.

  • Seite 11: Szenen

    1. Szenen 1.1 Szenen programmieren 1. Halten Sie die Record-Taste (2) 3 Sekunden lang gedrückt, um den Programm-Modus zu aktivieren. Die Record-LED leuchtet auf. 2. Drücken Sie das Mode/Channel Patch-Pedal (10), um den SCENE-Modus zu aktivieren. Auf dem LED- Display über dem Mode/Channel Patch-Pedal (10) erscheint „SCENE". 3.

  • Seite 12: Musikgetakteter Und Automodus

    4. Drücken Sie nun das FUNCTION-Pedal (13), um den Modus zur Einstellung der Fade-Geschwindigkeit zu aktivieren. Auf dem LED-Display über dem UP- und dem DOWN-Pedal (11 + 12) erscheint "FADE 01". Sie können einen Wert zwischen FADE 01 und FADE 16 einstellen. FADE 01 = NO FADE 5.

  • Seite 13: Ändern Eines Chase-Schrittes

    wurden noch keine Schritte erstellt). 5. Drücken Sie erneut die Record-Taste. Die LED beginnt zu blinken, was bedeutet, dass Sie sich im „Insert"-Modus befinden. 6. Wählen Sie mit dem UP und dem DOWN-Pedal (11+12) die Stelle aus, an der Sie einen Chase-Schritt einfügen wollen.

  • Seite 14: Löschen Einer Chase

    aktivieren. Auf dem LED-Display über dem UP- und dem DOWN-Pedal (11 + 12) erscheint "SPEED 01". 4. Stellen Sie die gewünschte Geschwindigkeit mit dem UP- und dem DOWN-Pedal (11 + 12) ein. 5. Drücken Sie nun das FUNCTION-Pedal (13), um den Modus zur Einstellung der Fade-Geschwindigkeit zu aktivieren.
  • Seite 15 Program Change 38 Szene 9 Program Change 39 Szene 10 Program Change 40 Szene 11 Program Change 41 Szene 12 Program Change 42 Szene 13 Program Change 43 Szene 14 Program Change 44 Szene 15 Program Change 45 Szene 16 Program Change 46 Szene 17 Program Change 47...

  • Seite 16: Wartung

    Wartung Das LED-Foot 4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit.
  • Seite 17 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an. starten korrekt angeschlossen.

  • Seite 18: Technische Daten

    • Szenenauswahl, Chase-Auswahl und Funktionen können mit dem Fuß bedient werden. • Das LED-Foot 4 ist eine ideale Lösung für Musiker, die die Hände nicht für die Lichtsteuerung freihaben. • Eingangsspannung: 100-240V - 500mA, Ausgangsleistung: DC 12V • 3 Wiedergabe-Modi Blackout, Musiktaktung, Auto •...
