- Seite 1 Genesis Scan EHJ-250 ORDERCODE 40010...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Genesis Scan viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Genesis Scan EHJ Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features…………………….…………………………………………………………………………………………….. Rückseite …………………………………………………...…...….……………….…………………...….…………… Installation................…...…………………………………………………..… Lampeninstallation............…………………………………………………….……… Einstellung der Lampe.............………………………………………….………..……… Aufstellung und Bedienung.............……..…………………………………………… Ein Genesis Scan ................……………………………………………….. Mehrere Genesis Scans.................………………………………………….. DMX-Protokoll…...........……………………………………………………………………….. Steuereinheit ….....……........………………………………………………………………… Steuerungsmodus........……………………………………………………………………………… DMX-Adressierung.........………………………………………………………………………………. Stand – alone Modus.........……………………………………………………………………………. -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Montage
Gerät abkühlen lassen, bevor Sie die Lampe ersetzen. Schützen Sie Ihre Hände und Ihre Augen mit Handschuhen bzw. Sicherheitsbrille. Der Anwender ist verantwortlich für die korrekte Positionierung und Bedienung des Genesis. Der Hersteller übernimmt keine Haftung für Schäden, die durch falsche Installation des Genesis oder Mißbrauch des Produkts verursacht werden. -
Seite 7: Rückgabe Prozedur
Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable US Cable Braun Gelb/Kupfer Phase Blau Schwarz Silber Neutral... -
Seite 8: Gerätebeschreibung

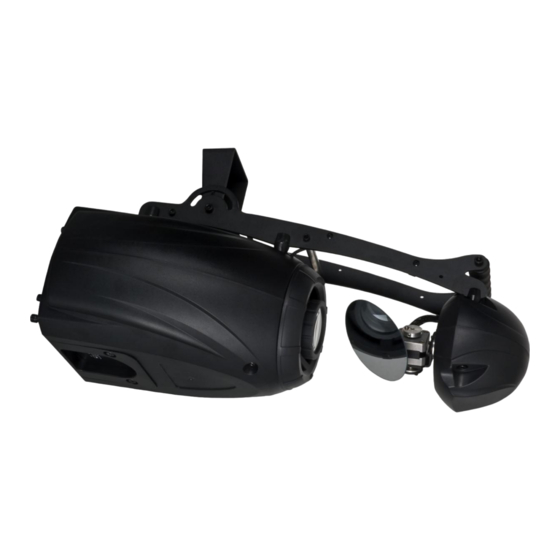

GERÄTEBESCHREIBUNG Features Der Showtec Genesis Scan EHJ-250 ist ein Lichteffekt mit hohem Output und großartigen Effekten. • Stand/alone Modus • Digitales menu System • Kompaktes, leichtes Gehäuse • Farbrad: 8 einfarbig, 2 zweifarbig + offen • DMX-Steuerung über Standard DMX-Controller •... -
Seite 9: Installation
Installation Lampeninstallation Für den Showtec Genesis Scan brauchen Sie eine EHJ 250 (ordercode 80503), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 10: Lampenregulierung
Lampenregulierung Sie können die Lampenposition einstellen, indem Sie die Schrauben A, B und C einstellen. Die Lampenposition wurde ab Werk eingestellt. Da die Lampen, die verwendet werden können, von Hersteller zu Hersteller verschieden sind, kann es erforderlich sein, die Position erneut zu justieren. Die Lampe muß... -
Seite 11: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Ein Genesis Scan 1. Befestigen Sie den Scanner an stabilen Trägern (benutzen Sie eine für 30kg ausgelegte oder stärkere C-Klemme). -
Seite 12: Dmx-Protokoll
DMX-Protokoll Kanal 1 - Horizontale Bewegung (Pan) Schieben Sie den Regler nach oben, um den Spiegel horizontal zu bewegen (PAN). Graduelle Spiegeleinstellung von einem Ende des Reglers zum anderen (0-255, 128-center). Der Spiegel kann um 180° Grad gedreht werden und stoppt in jeder gewünschten Position. Kanal 2 - Spiegelbewegung vertikal (Tilt) Schieben Sie den Regler nach oben, um den Spiegel vertikal zu bewegen (TILT). - Seite 13 Kanal 5 – Farbrad Lineare Farbwechsel, die der Bewegung des Reglers folgen. Auf diese Art und Weise können Sie das Farbrad in jeder Position stoppen - auch zwischen zwei Farben, die einen zweifarbigen Lichtstrahl kreieren. Zwischen 223-255 rotiert das Farbrad kontinuierlich (sogenannter "Regenbogen-Effekt"). Offen/Weiß...
-
Seite 14: Steuereinheit
Steuereinheit Wenn die Anzeige leuchtet bedeutet dies, dass der Genesis aktiv ist Abb. 6 A. LED D. [MODE]-Taste B. Display E. Up-Taste C. [ENTER]-Taste F. Down-Taste Steuer-Modus Die Scanner sind individuell adressiert auf einer Datenverbindung und an eine Steuerung angeschlossen. Die Scanner antworten auf das DMX-Signal des Controllers (wenn Sie die DMX-Adresse auswählen und sichern, zeigt der Controller die gespeicherten DMX-Adressen das nächste Mal an). -
Seite 15: Stand - Alone Modus
Stand-Alone / Slave Adressierung Die Scanner auf der Datenverbindung sind nicht an den Controller angeschlossen, können aber voreingestellte Programme ausführen, die für jeden Scanner unterschiedlich sein können. Um die Programme einzustellen, die abgespielt werden können, sehen Sie bei den "Stand-alone Einstellungen" nach. - Seite 16 Adressierung Mit diesem Menü können Sie DMX-Adressen einstellen. - DMX-Adressierung 1) Drücken Sie auf , bis das Display anzeigt. 2) Drücken Sie auf zur Bestätigung, das Display zeigt Drücken Sie auf um die erforderliche Adresse , und drücken Sie dann zur Bestätigung.
- Seite 17 - Music Steuerung Der Genesis Scan ermöglicht eine Soundsteuerung der laufenden Programme durch ein eingebautes Mikrofon. Drücken Sie , bis das Display oder Wenn das Display zeigt (mit der aktuell gespeicherten Adresse), drücken Sie , dann zeigt das Display Drücken Sie um die Funktion Music-Trigger aufzurufen.
-
Seite 18: Wartung
4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Genesis benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der Lichtoutput des Genesis stark reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. -
Seite 19: Fehlersuche
Fehlersuche Kein Licht, keine Bewegung – Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. Wenn ein Problem auftritt, führen Sie die unten genannten Schritte in der Reihenfolge durch, bis eine Lösung gefunden ist. Sobald das Gerät richtig funktioniert, führen Sie keine weiteren Schritte durch. Wenn allerdings der Lichteffekt nicht richtig funktioniert, wenden Sie sich besser an einen Techniker. - Seite 20 Problem Mögliche Ursache(n) des Problems · Hilfsmaßnahme Der Scanner hat keinen Strom · Vergewissern Sie sich, dass der Strom Ein oder mehrere eingeschaltet ist und alle Kabel angeschlossen Geräte sind sind. komplett tot. Eine Sicherung ist durchgebrannt. · Wechseln Sie die Sicherung aus. Die Geräte setzen Der Controller ist nicht ·...
-
Seite 21: Produktbeschreibung
Produktbeschreibung Modell: Showtec Genesis Scan Voltage: 240V-50Hz (CE) Sicherung: 5A / 250V Maße: 660x330x340mm (LxWxH) Gewicht: 11 kg Bedienung und Programmierung Signal pin OUT: pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung: LED control panel DMX Kanäle: 7...
