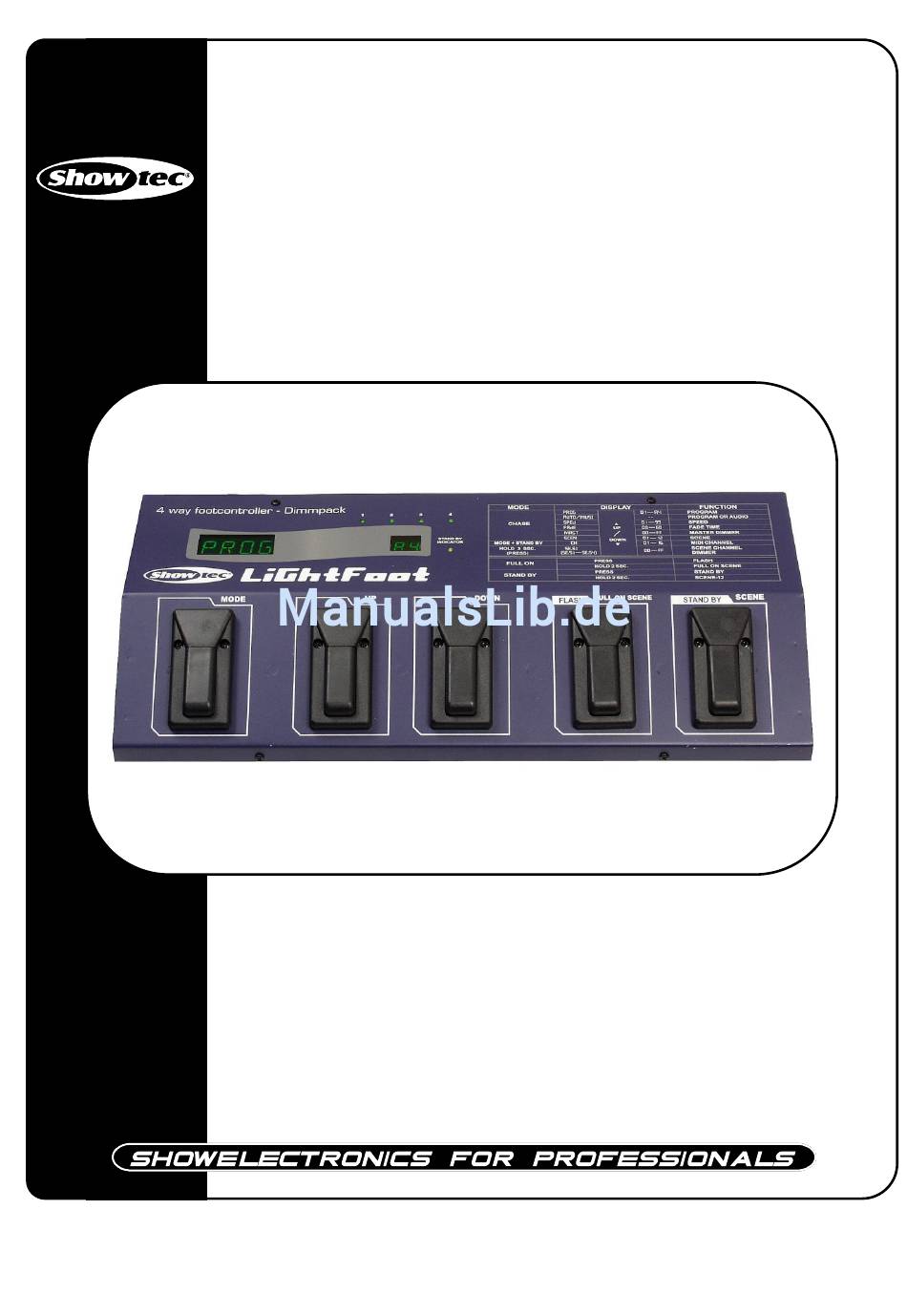

- Seite 1 Lightfoot 4 ORDERCODE 50374...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Lightfoot 4 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Lightfoot 4 Produkt-Anleitung Warnung.................…...……………..…………………………….………..… Sicherheitshinweise………………………………………………………………………………………………………. Bestimmungsgemäße Verwendung…….……………………………………………………………………………. Gerätebeschreibung............…...……………..…………………………….………..…. Features…………………….………………………………………………………………………………………………. Geräteübersicht…….…………………………………………………………………………………………….………. Rückseite…………………......………………………………………………………………….…..…..…. Installation................…...……………………………………..…....Installation............………………………………………..………........Aufstellung und Bedienung............……..……………………………....….. Bedienung………………..............……….…………………………....- Power on................……………………..........Chase Modus …………...............……….…………………………....- Program Modus..............……………………......... - Auto/Music Modus.................…....………......- Speed Modus....................………........ - Fade Time Modus............................- Master Dimmer Modus...................…....………... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Gerätebeschreibung

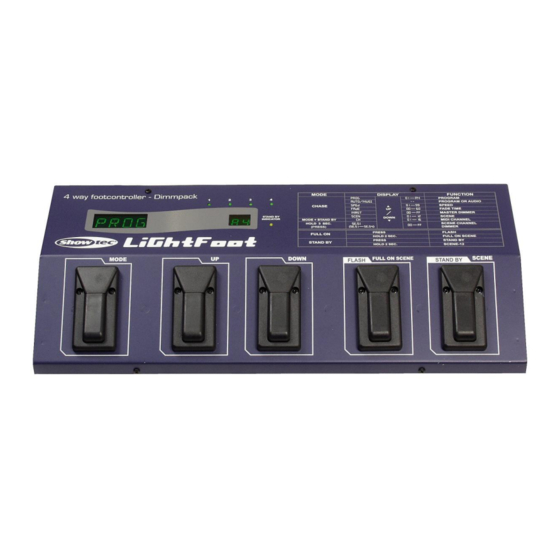

GERÄTEBESCHREIBUNG Features Der Lightfoot ist ein Lichtcontroller von Showtec und verfügt über • 4 DMX Kanäle • 20 eingebaute Programme mit Auto oder Musikmodus • 12 manuelle Szenen abrufbar • Geschwindigkeit 1 step/min. bis 30 steps/sec • ablaufen von Programmen mit fade in oder fade out mit einer Überblendzeit von 0-60 Sekunden. -
Seite 7: Rückseite
Rückseite Abb. 2 10) Kanal Ausgang: 5A/CH., Total 16A max. 11) Kanal Sicherung: 4x F6.3A 250V 5x20mm 12) Power Schalter: ON/OFF 13) Power Input: AC 230V~50Hz, 16A max 14) Audio Input: Mit dieser ¼“ Klinkenbuchse lässt sich ein Line Musiksignal zur Steuerung nutzen. Signalpegel 0.1V –... -
Seite 8: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Bedienung 1.1. Power on: Schalten Sie die Power ein, das Gerät kehrt automatisch zum letzten Funktionszustand zurück. Der Lightfoot hat 12 Szenen, jede besteht aus 4 DMX Kanälen. -
Seite 9: Speed Modus
1.2.3 Speed Modus Betätigen Sie das Mode Pedal solange bis Sie in der 4-Digit Segmentanzeige SPEd sehen: Im Speed Mode läßt sich die Wechselgeschwindigkeit für den Auto Mode durch das Up und Down Pedal einstellen, in der 2-Digit Segmentanzeige erscheinen Werte zwischen 01 und 99, wobei 01 langsam und 99 schnell ist. -
Seite 10: Scene Modus
1.2.6 Scene Modus Betätigen Sie das Mode Pedal solange bis Sie in der 4-Digit Segmentanzeige SCEN sehen: Im Scene Mode wählen Sie durch die Up und Down Pedale die entsprechende Szene 1-12 aus. 1.3 Scene Channel Dimmer Modus Betätigen und halten Sie das Mode Pedal für 3 Sekunde gedrückt, bis die 4-Digit Segmentanzeige SE.S1 anzeigt: Durch Betätigen des Up/Down Pedals können Sie die Helligkeit von Kanal 1 einstellen. -
Seite 11: Midi Bedienung
1.6 MIDI Bedienung 1.6.1 MIDI Kanal Einstellung Betätigen Sie das Mode und Stand By Pedal gleichzeitig, die 4-Digit Segmentanzeige zeigt CH: Durch betätigen der Up/Down Pedale, stellen Sie den MIDI Kanal 0-16 den Sie benötigen ein. Drücken Sie das Moduspedal, um diesen Modus zu verlassen. 1.6.2 MIDI Implementation Dieses Gerät sendet und empfängt die Daten für Note On und Note Off nach der folgenden Tabelle:... -
Seite 12: Wartung
Wartung Der Showtec Lightfoot 4 benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 13: Produktbeschreibungen
Produktbeschreibung Model: Showtec Lightfoot 4 Power input : 240V ~50Hz Channel Output: 1.5A/CH., Total 6A (CE); 5A/CH., Total 16A max. DMX Output: 3-pin female XLR socket Audio Input: 0.1V-1Vpp by 1/4" mono jack Sicherung: F6.3A 250V 5x20mm Maße: 450 x 240 x 70 mm (LxWxH) Gewicht: 2,5 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung.
