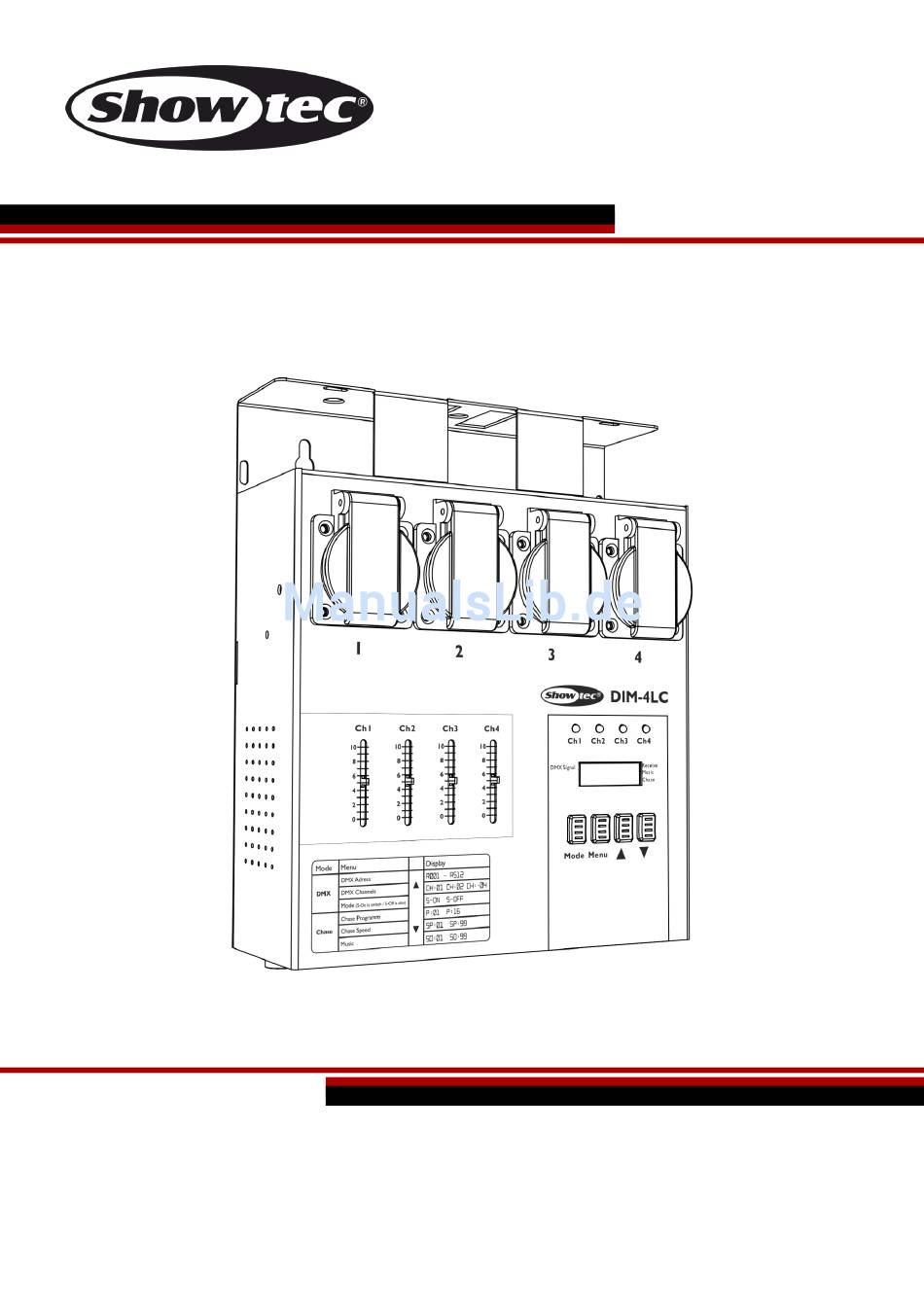

- Seite 1 HANDBUCH DEUTSCH DIM-4LC Bestellnummer: 50443 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
DIM-4LC Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Unterseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Menü-Übersicht ................................. -
Seite 3: Warnung
DIM-4LC Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den DIM-4LC mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der DIM-4LC darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 6: Netzanschlüsse
DIM-4LC Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU... -
Seite 7: Rückgabe
DIM-4LC Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

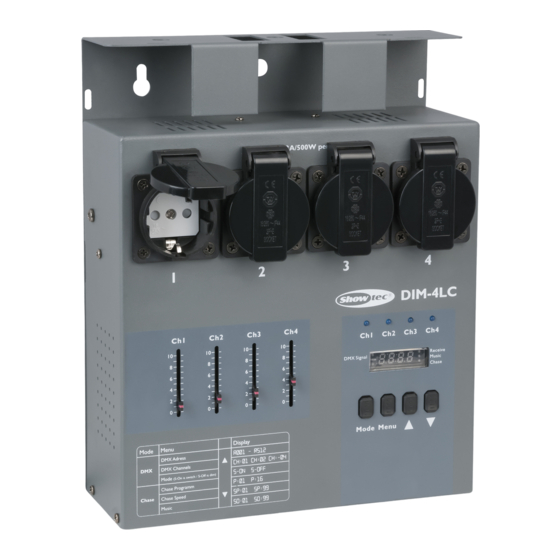

Dimmerpack praktisch überall angeschlossen werden. Der DIM-4LC ist vollständig per DMX ansteuerbar, verfügt aber auch über einen integrierten Chaser sowie eine musikgetaktete Funktion. Der DIM-4LC kann mit 1, 2 oder 4 Kanälen betrieben werden. Für die einfache Verwendung an jedem Standort ist der DIM- 4LC mit 4 Kontrollreglern direkt am Gerät ausgestattet, die ihn zu einem kompakten und dennoch... -
Seite 9: Unterseite
3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem DIM-4LC. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Menü-Übersicht
DIM-4LC Menü-Übersicht Bestellnummer: 50443... -
Seite 11: Dmx-Modus
Nach dem Ausschalten bleibt die Adresse erhalten. DMX-Konfiguration Drücken Sie einmal die Menu-Taste, um die DMX-Konfiguration aufzurufen. Wählen Sie nun mit Up/Down eine der drei DMX-Konfigurationen des DIM-4LC aus. 1 DMX-Kanal: gemeinsame Steuerung aller 4 Ausgänge 2 DMX-Kanäle: Steuerung von 2 Gruppen mit jeweils 2 Ausgängen. -
Seite 12: Wartung
DIM-4LC Wartung Der DIM-4LC von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 13: Technische Daten
DIM-4LC Technische Daten Modell: Showtec DIM-4LC Eingangsspannung: 230V AC, 50Hz Sicherung: 8A/250V Sicherung pro Kanal: 3A/250V Ausgabeleistung pro 3A, gesamt 12A Kanal: Anschlüsse: 4-Schuko-Steckdosen, 3-poliger DMX-Ausgang, 3-poliger DMX-Eingang Steuerung: DMX-512, selbstständiger Modus, Musiktaktung, lokale Steuerung DMX-Kanäle: 1, 2 oder 4... -
Seite 14: Notizen
DIM-4LC Notizen Bestellnummer: 50443... - Seite 15 DIM-4LC Bestellnummer: 50443...
- Seite 16 DIM-4LC Bestellnummer: 50443...
- Seite 17 ©2016 Showtec...
