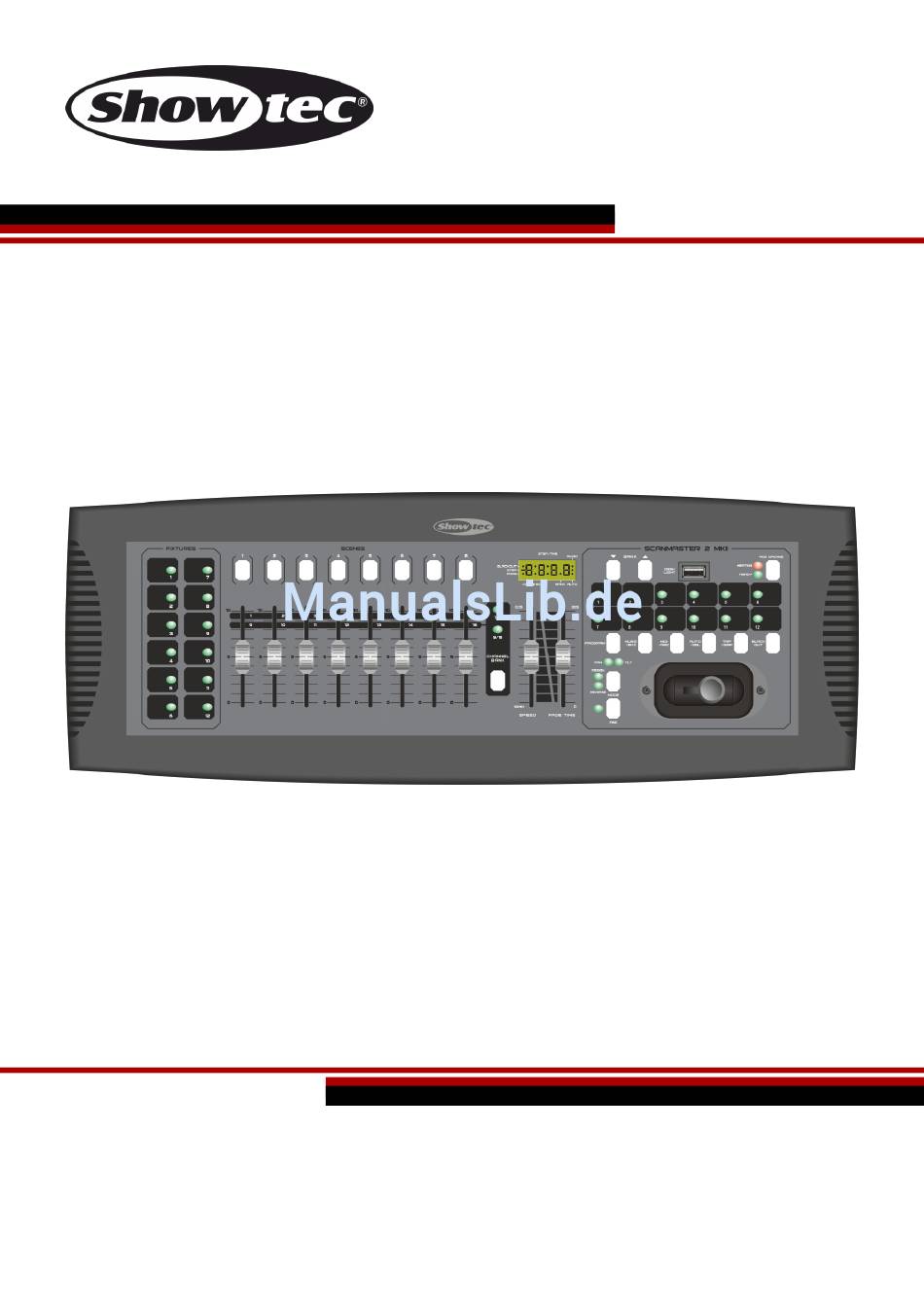

- Seite 1 HANDBUCH DEUTSCH Scanmaster 2 MKII Bestellnummer: 50333 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Scanmaster 2 MKII Inhaltsverzeichnis Warnung ....................................... 3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ................................7 Übersicht ..................................7 Rückseite ..................................9 Installation ....................................9 Setup und Betrieb ..................................9 Szenen ..................................... - Seite 3 Scanmaster 2 MKII DMX-Kanäle .................................20 Wartung ..................................... 21 Fehlersuche ....................................21 Technische Daten ..................................22 Notizen ....................................... 23 Bestellnummer: 50333...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Scanmaster 2 MKII DC-Netzteil Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Wenn der Speicher zu oft gelöscht wird, kann der Speicherchip Schaden nehmen. Achten Sie darauf, Ihr Gerät nicht zu oft zurückzusetzen, um dieses Risiko zu minimieren. -
Seite 6: Netzanschlüsse
Scanmaster 2 MKII Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER... -
Seite 7: Rückgabe
Scanmaster 2 MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

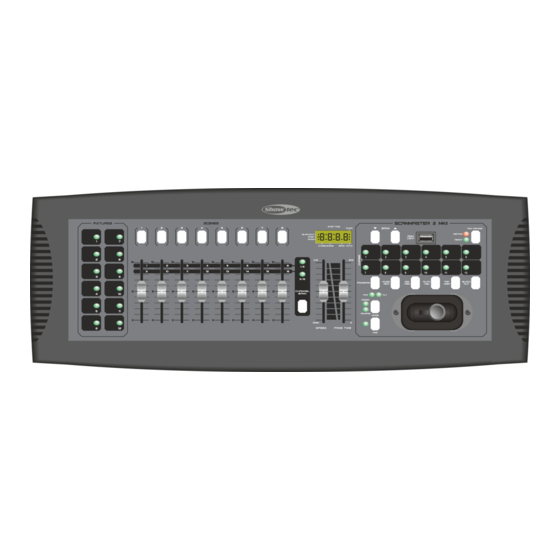

Scanmaster 2 MKII Beschreibung des Geräts Funktionen Der Scanmaster 2 MKII ist ein Lichtcontroller von Showtec. 192 DMX-Kanäle 8 Dimmregler & volle Leistung Geschwindigkeitsregler & Fade-Time-Regler 30 Banken mit 8 programmierbaren Szenen 12 programmierbare Chases mit jeweils bis zu 99 Schritten ... - Seite 9 Scanmaster 2 MKII 01) FIXTURE-Tasten (1-12) Zur Auswahl der Scheinwerfer, die Sie einstellen, programmieren oder aufnehmen möchten. 02) SCENE-Tasten (1-8) Zum Aufrufen oder Speichern relevanter Szenen. Insgesamt gibt es maximal 240 programmierbare Szenen. 03) Kanalregler (1-8) Zur Steuerung der Ausgabeleistung des zugehörigen Kanals.
-
Seite 10: Rückseite
Schließen Sie das Gerät an das Stromnetz an. Mit dem Scanmaster 2 MKII können Sie 12 Fixtures mit jeweils 16 DMX-Kanälen, 30 Banken mit jeweils 8 programmierbaren Szenen, 12 Chases mit jeweils 99 Schritten programmieren. Er ist mit 8 Kanalreglern, einem Joystick und anderen Tasten ausgestattet. -
Seite 11: Aufnehmen Einer Szene
Scanmaster 2 MKII Halten Sie die PROGRAM-Taste (15) 3 Sekunden lang gedrückt, bis die PROG-LED blinkt. Das bedeutet, dass Sie den Programmiermodus aktiviert haben. Halten Sie die PROGRAM-Taste (15) 3 Sekunden lang gedrückt, bis die PROG-LED erlischt, um den Programmiermodus zu beenden. -
Seite 12: Scannereinstellungen Kopieren
Scanmaster 2 MKII Achten Sie darauf, in den Schritten 3 und 6 dieselbe Szene auszuwählen, um nicht versehentlich eine andere Szene zu überschreiben. Scannereinstellungen kopieren Mit diesen Schritten können Sie die Einstellungen von einem Scanner auf einen anderen übertragen. 01) Aktivieren Sie den Programmiermodus. -
Seite 13: Automatischer Auslöser
Scanmaster 2 MKII 04) Drücken Sie die SCENE-Taste (02) erneut, um die Szene zu deaktivieren. Automatischer Auslöser 01) Drücken Sie AUTO/Del (18). Die LED „Auto Trigger“ leuchtet nun auf und zeigt so an, dass der automatische Auslösemodus aktiviert ist. 02) Wählen Sie mit den Tasten BANK Up/Down (11) die gewünschte Bank (0-30) aus. -
Seite 14: Einen Schritt Löschen
Scanmaster 2 MKII Einen Schritt löschen 01) Aktivieren Sie den Programmiermodus. 02) Wählen Sie die Chase aus, die den Schritt enthält, den Sie löschen möchten. 03) Drücken Sie die TAP/Display-Taste (19). Auf dem Display wird der aktuelle Schritt angezeigt. 04) Drücken Sie BANK Up/Down (11) und scrollen Sie zu dem Schritt, den Sie löschen möchten. -
Seite 15: Joystick / Kanalauswahl
Scanmaster 2 MKII Joystick / Kanalauswahl Joystick-Einstellung 01) Halten Sie die PROGRAM-Taste (15) gedrückt, bis die LED aufleuchtet. 02) Halten Sie die MODE- und FINE-Taste (07/08) gedrückt. Die zugehörige LED leuchtet auf. Wenn die Reverse-LED aufleuchtet, drücken Sie erneut die MODE- und FINE-Taste (07/08), um den Assign- Modus zu aktivieren. -
Seite 16: Alle Pan/Tilt-Kanäle Löschen
Scanmaster 2 MKII 02) Halten Sie die MODE-Taste (08) gedrückt und drücken Sie dann AUTO/Del (18), um den Pan/Tilt- Kanal zu löschen. Alle Pan/Tilt-Kanäle löschen 01) Schalten Sie das Gerät aus. Halten Sie die AUTO/Del- und die MODE-Taste (08/18) gedrückt. Alle LEDs blinken kurz auf. -
Seite 17: Midi/Dmx-Steuerung
X:NO Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO Der Scanmaster 2 MKII hat 2 Modi: MIDI-Modus (wenn der MIDI/DMX-Schalter (22) auf MIDI gestellt ist): Der Scanmaster kann Note On Commands senden und empfangen (siehe Tabelle 1, 2 und 3, Seite 17-18). -
Seite 18: Tabelle 1 – Midi-Modus (Note On Commands)
Scanmaster 2 MKII Tabelle 1 – MIDI-Modus (Note On Commands) Note ## Seite Chase Szenen Fixtures Bestellnummer: 50333... -
Seite 19: Tabelle 2 – Midi-Modus (Control Change Commands)
Scanmaster 2 MKII Tabelle 2 – MIDI-Modus (Control Change Commands) Seite Controller ## Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Fader Tabelle 3 – MIDI-Modus (Program Change Commands) Program ## 00-7F Fader Speed... -
Seite 20: Tabelle 4 – Dmx -Modus (Note On Commands)
Scanmaster 2 MKII Tabelle 4 – DMX -Modus (Note On Commands) Notiz Note Chase Bank Szenen Bank Audio Trigger Auto Trigger Blackout Im DMX-Modus schaltet der Scanmaster alle Funktionen ein/aus, wenn die Geschwindigkeit höher als 00 ist. Beispiel: 90 00 7F... -
Seite 21: Übertragung Von Dateien
Scanmaster 2 MKII Übertragung von Dateien Mit dieser Funktion können Sie die auf dem Scanmaster 2 MKII gespeicherten Informationen auf einen anderen Scanmaster übertragen. Verbinden Sie die Einheiten dafür mit einem 3-poligen XLR-Kabel. Verbinden Sie den DMX-Ausgang der Einheit, deren Dateien übertragen werden sollen, mit dem DMX- Eingang des empfangenden Geräts. -
Seite 22: Wartung
Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. Der Scanmaster 2 MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 23: Technische Daten
Scanmaster 2 MKII Technische Daten 192 DMX-Kanäle 8 Dimmregler & volle Leistung Geschwindigkeitsregler & Fade-Time-Regler 30 Banken mit 8 programmierbaren Szenen 12 programmierbare Chases mit jeweils bis zu 99 Schritten Fade-Time-Einstellung & Pan/Tilt-Einstellung Manuelle Override-Taste zur spontanen Steuerung jeder beliebigen Fixture... -
