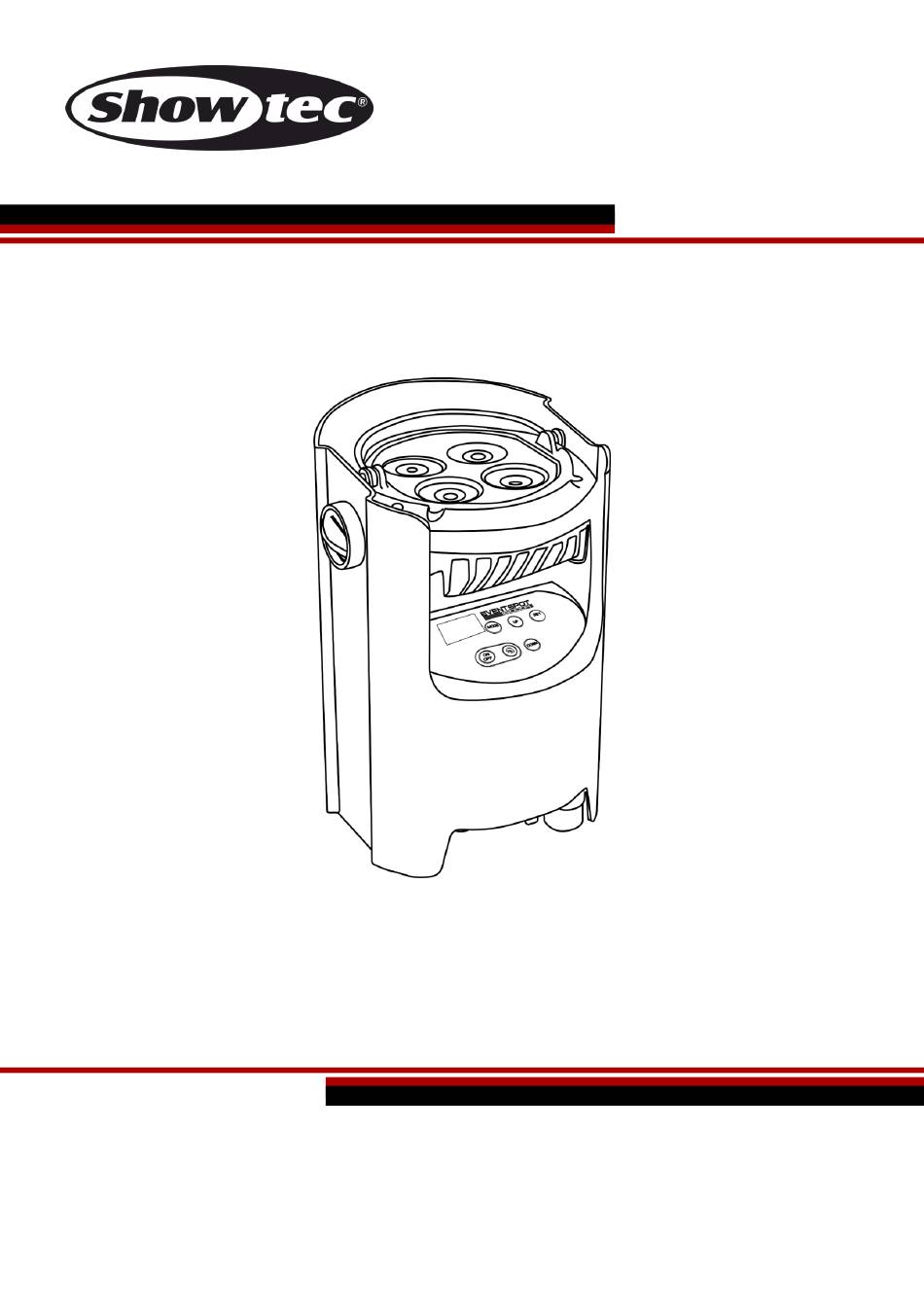

- Seite 1 HANDBUCH DEUTSCH EventSpot 1600 Q4 Bestellnummer: 44050 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Ein EventSpot (Autoprogramm) ..........................11 Ein EventSpot (Voreingestellte Programme) ......................11 Mehrere EventSpots (Master/Slave-Steuerung) ....................12 Mehrere EventSpots (DMX-Steuerung) ........................13 Mehrere EventSpots (Wireless-DMX-Steuerung)....................14 Verbinden des EventSpot 1600 Q4 mit dem WDMX-Sender ................15 Trennen vom Wireless-DMX-Transmitter .......................15 Verbinden der Geräte ...............................16 Datenverkabelung ..............................16 Bedienfeld ..................................17 DMX-Steuermodus ..............................17... - Seite 3 EventSpot 1600 Q4 Wartung .....................................30 Fehlersuche ..................................31 Kein Licht..................................31 Keine Reaktion auf DMX-Signale ..........................31 Technische Daten ................................33 Abmessungen ..................................34 Notizen ....................................35 Bestellnummer: 44050...
-
Seite 4: Warnung
EventSpot 1600 Q4 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
EventSpot 1600 Q4 Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. ● Trennen Sie das Gerät während der Zeiträume, in denen es nicht verwendet wird, vollständig von der Stromversorgung, entweder mit einem Leistungsschalter oder, indem Sie den Stecker aus der Steckdose ziehen. -
Seite 7: Netzanschlüsse
EventSpot 1600 Q4 Der EventSpot 1600 Q4 kann auf einer flachen Oberfläche positioniert oder mit einer Halbkupplung an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
EventSpot 1600 Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Produkts

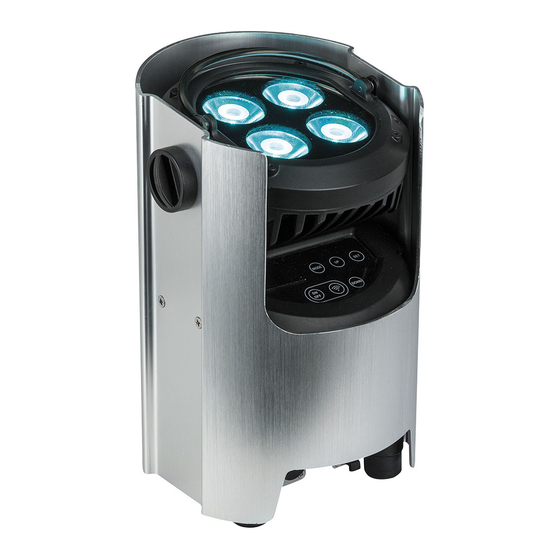

EventSpot 1600 Q4 Beschreibung des Produkts Funktionen Der EventSpot 1600 Q4 ist ein kabelloser LED-Eventspot von Showtec. ● Lange Akkulaufzeit ● ECO-Modus für eine längere Akkulaufzeit ● IP54 für die Verwendung im Freien ● Wireless DMX von Wireless Solutions Schweden ●... -
Seite 10: Übersicht
EventSpot 1600 Q4 Übersicht Abb. 01 01) Einstellknopf 02) 4 x RGBW-LEDs, 12W 03) OLED-Display + Steuerungstasten Unterseite Abb. 02 04) Dedizierter 3-poliger DMX-Eingang, IP54 05) Ein/Aus-Schalter 06) Dedizierter 3-poliger DMX-Ausgang, IP54 07) Schnellrasthalterung 08) Anschluss Akkuladegerät Bestellnummer: 44050... -
Seite 11: Rückseite
09) Wireless DMX-Antenne Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem EventSpot 1600 Q4. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Steuerungsmodi
EventSpot 1600 Q4 Abb. 04 Wichtig! ● Laden Sie das Gerät niemals länger als 24h auf. ● Laden Sie das Gerät innerhalb der nächsten 3 Tage nach der Verwendung wieder auf. ● Schalten Sie das Gerät mit dem Hauptnetzschalter (05) auf der Unterseite aus, wenn Sie es länger als 7 Tage nicht verwenden werden. -
Seite 13: Mehrere Eventspots (Master/Slave-Steuerung)
EventSpot 1600 Q4 Mehrere EventSpots (Master/Slave-Steuerung) 01) Verbinden Sie die EventSpots und andere Geräte mit einem 3-poligen XLR-Kabel. Die Steckerkontakte: 1. Erdung 2. Signal (-) 3. Signal (+) 02) Verbinden Sie die Geräte so wie in Abb. 05 gezeigt. Verwenden Sie ein DMX-Datenkabel, um den DMX-Ausgang des ersten Geräts mit dem DMX-Eingang des zweiten Geräts zu verbinden. -
Seite 14: Mehrere Eventspots (Dmx-Steuerung)
EventSpot 1600 Q4 Mehrere EventSpots (DMX-Steuerung) 01) Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie die EventSpots und andere Geräte mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte wie in Abb. 06. Verwenden Sie ein DMX-Datenkabel, um den DMX-„OUT“- Anschluss des ersten Geräts mit dem „IN“-Anschluss des zweiten Geräts zu verbinden. -
Seite 15: Mehrere Eventspots (Wireless-Dmx-Steuerung)
EventSpot 1600 Q4 Mehrere EventSpots (Wireless-DMX-Steuerung) 01) Platzieren Sie die EventSpots an der gewünschten Position (siehe Seite 15 für die maximale WLAN- Reichweite). 02) Wenn die LED-Anzeige (C) für W-DMX grün blinkt, sucht das Gerät nach einer Verbindung. 03) Verbinden Sie den Transmitter mit mehreren EventSpots. Lesen Sie die Anleitung Ihres kabellosen Senders, um das passende Sendesignal einzustellen. -
Seite 16: Verbinden Des Eventspot 1600 Q4 Mit Dem Wdmx-Sender
Modus befindet oder das Autoprogramm oder die voreingestellten Programme abgespielt werden. Verbinden des EventSpot 1600 Q4 mit dem WDMX-Sender Der EventSpot 1600 Q4 kann den Empfang nicht aktiv auf ein zufällig gewähltes Übertragungssignal abgleichen. Lesen Sie die Anleitung Ihres kabellosen Senders, um das passende Sendesignal einzustellen. -
Seite 17: Verbinden Der Geräte
EventSpot 1600 Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 18: Bedienfeld
EventSpot 1600 Q4 Bedienfeld OLED-Display IR-Fernbedienungssensor LED-Anzeige für W-DMX MODE-Taste UP-Taste SET-Taste Ein/Aus-Schalter W-DMX-Taste DOWN-Taste Fig.09 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) -
Seite 19: Menü-Übersicht
EventSpot 1600 Q4 Menü-Übersicht Bestellnummer: 44050... -
Seite 20: Hauptmenü-Optionen
EventSpot 1600 Q4 Drücken Sie zuerst den Hauptnetzschalter (5) und halten Sie dann die Ein/Austaste (G) mindestens 3 Sekunden lang gedrückt, um den EventSpot einzuschalten! Er zeigt dann die aktuelle Softwareversion, den Akkuladestand, seine aktuelle Temperatur und die Art des DMX-Signals an. -
Seite 21: Manuell
EventSpot 1600 Q4 08) Wenn Sie „Signal“ auswählen, drücken Sie SET, um das zugehörige Untermenü zu öffnen: 09) Wählen Sie mit UP/DOWN den normalen DMX-Modus oder den Wireless DMX-Modus aus. 10) Drücken Sie SET, um die Auswahl zu bestätigen. 2. Manuell In diesem Menü... -
Seite 22: Voreingestellte Programme
EventSpot 1600 Q4 4. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display Program angezeigt wird. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Drücken Sie SET, um das Menü... -
Seite 23: Einstellungen
EventSpot 1600 Q4 6. Einstellungen In diesem Menü können Sie verschiedene Einstellungen des Geräts vornehmen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display Settings angezeigt wird. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Scrollen Sie mit UP/DOWN durch die folgenden Menüs: Kurvenauswahl, Dimmgeschwindigkeit, DMX-... -
Seite 24: Dimmgeschwindigkeit
03) Wählen Sie mit UP/DOWN oder aus. 04) Wenn Sie auswählen, läuft der EventSpot 1600 Q4 mit der vollen Leistung – das ist der normale Modus. 05) Wenn Sie auswählen, können Sie die Betriebszeit von 1-15 einstellen. Sie können die Betriebszeit so auf maximal 15 Stunden verlängern. Die Ausgabeleistung sinkt weiter, je länger die Betriebszeit. -
Seite 25: Dmx-Synchronisation
EventSpot 1600 Q4 6.5. DMX-Synchronisation In diesem Menü können Sie die DMX-Synchronisation des Geräts einstellen. 01) Drücken Sie UP/DOWN, bis das Display Dmx Sync anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Wählen Sie mit UP/DOWN On oder Off aus. -
Seite 26: Werkseinstellungen
EventSpot 1600 Q4 6.8. Werkseinstellungen In diesem Menü können Sie das Gerät auf die Werkseinstellungen zurücksetzen. 01) Drücken Sie UP/DOWN, bis das Display Factory anzeigt. 02) Drücken Sie SET, um das Menü zu öffnen. Auf dem Display erscheint: 03) Wählen Sie mit UP/DOWN Yes oder No aus. -
Seite 27: Optionale Fernbedienung
EventSpot 1600 Q4 Optionale Fernbedienung Taste Funktion Beschreibung Ein/Aus Gerät ein- oder ausschalten Auto Aktivieren des Autoprogramms Programm Aktivieren der voreingestellten Programme Keine Funktion Geschwindigkeit Aktivieren der Programmgeschwindigkeit Stroboskop Aktivieren der Stroboskopfrequenz Dimmer Aktivieren der manuellen Farben Plus Zum Erhöhen... -
Seite 28: Autoprogramm
Aktivieren von Warmweiß Autoprogramm 01) Drücken Sie die -Taste, um den Automodus zu aktivieren. 02) Der EventSpot 1600 Q4 beginnt automatisch mit der Wiedergabe seiner voreingestellten Programme. Voreingestellte Programme 01) Drücken Sie die -Taste, um die voreingestellten Programme zu aktivieren. -
Seite 29: Dmx-Kanäle
EventSpot 1600 Q4 DMX-Kanäle 4 Kanäle Kanal 1 – Rotintensität 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grünintensität 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blauintensität 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 4 – Weißintensität 0-255 Schrittweise Weißeinstellung von 0-100% 6 Kanäle... - Seite 30 EventSpot 1600 Q4 Kanal 3 – Voreingestellte Farben (CH1 muss zwischen 1-255 eingestellt sein Keine Funktion 8-13 Farbe 1 (R255, G000, B000, W000) 14-20 Farbe 2 (R255, G000, B000, W100) 21-27 Farbe 3 (R255, G000, B000, W200) 28-34 Farbe 4 (R255, G050, B000, W000)
-
Seite 31: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der EventSpot 1600 Q4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 32: Fehlersuche
02) Die LEDs. Geben Sie den EventSpot 1600 Q4 an Ihren Showtec-Händler zurück. 03) Die interne Sicherung. Geben Sie den EventSpot 1600 Q4 an Ihren Showtec-Händler zurück. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, schalten Sie das Gerät wieder ein. - Seite 33 Ein oder mehrere eingeschaltet und der Akku geladen ist. Geräte funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Geben Sie das Gerät an Ihren Showtec- Händler zurück. Die Geräte Der Controller ist nicht • Schließen Sie den Controller an starten korrekt angeschlossen...
-
Seite 34: Technische Daten
EventSpot 1600 Q4 Technische Daten Modell: Showtec EventSpot 1600 Q4 Eingangsspannung: 100-240 V AC, 50/60 Hz Antriebsstrom: 650mA Aktualisierungsrate: 12KHz Nennkapazität Akku: 15,6 Ah Betriebsdauer bei voller RGBW-Leistung: 8 Stunden Betriebstemperatur: -10° bis +40° Akkutyp: Lithium-Ionen Ladezeit: 6 Stunden Spannung:... -
Seite 35: Abmessungen
EventSpot 1600 Q4 Abmessungen Bestellnummer: 44050... -
Seite 36: Notizen
EventSpot 1600 Q4 Notizen Bestellnummer: 44050... - Seite 37 ©2018 Showtec...
