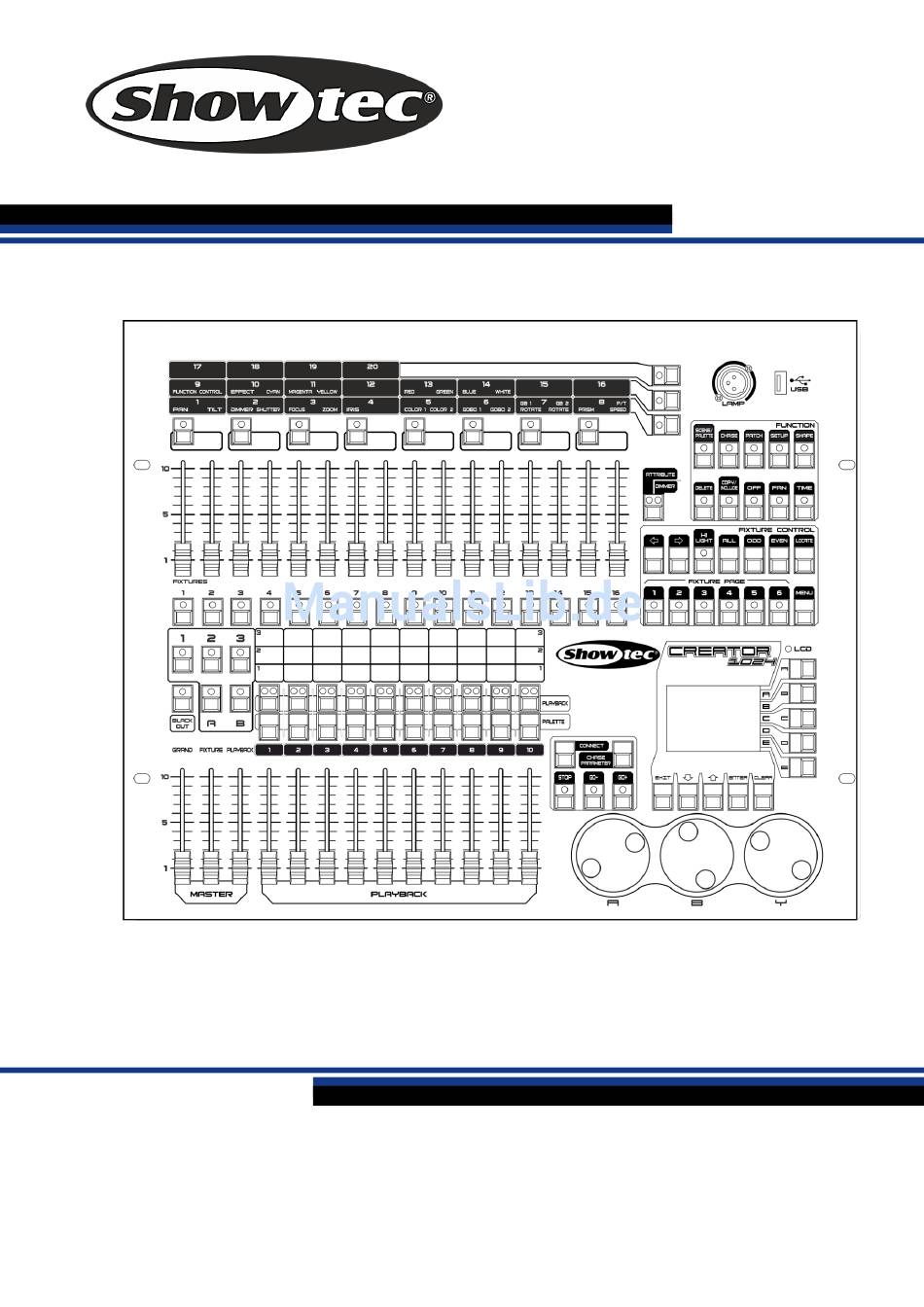

- Seite 1 HANDBUCH DEUTSCH Creator 1024 Bestellnummer: 50730 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Creator 1024 Inhaltsverzeichnis 1. Übersicht ..................................3 1.1 Technische Daten ..............................3 2. Installation ..................................4 2.1 Auspacken ................................4 2.2 Sicherheitsanweisungen ............................4 3. Betrieb ..................................... 8 3.1 Oberseite .................................. 8 3.2 Fixture-Bereich ................................. 9 3.3 Playback-Bereich ..............................9 3.4 Parameter-Bereich ...............................10... - Seite 3 Creator 1024 8.6 Abspielen von Szenen ............................19 9 Chases ....................................20 9.1 Erstellen ...................................20 9.2 Löschen eines Schrittes ............................20 9.3 Schrittzeiten ................................20 9.4 Einfügen von Schritten ............................20 9.5 Globale Zeiten ..............................20 9.6 Löschen einer Szene ............................20 9.7 Kopieren einer Szene ............................21 9.8 Abspielen von Chases ............................21...
-
Seite 4: Übersicht

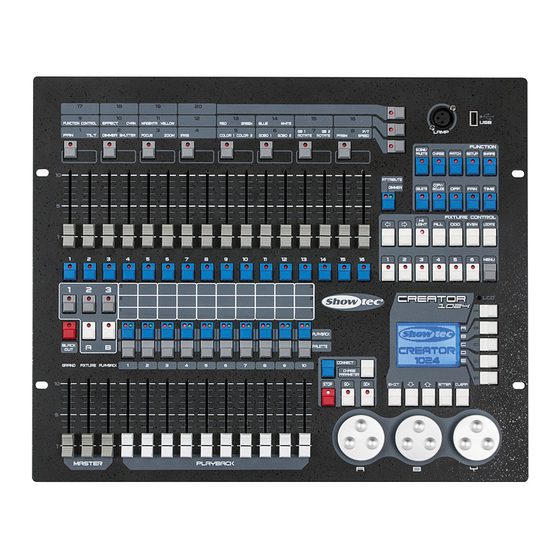

Creator 1024 1. Übersicht Mit dem DMX-Controller Creator 1024 können Sie bis zu 96 Fixtures steuern. Er ist mit Bibliotheken im Format Avolite Pearl R20 kompatible und enthält vorprogrammierte Formeffekte für Pan/Tilt-Kreise und RGB-Regenbogen-, Strahlen-, Dimmer-, Welleneffekte, etc. Insgesamt können 10 Szenen und 5 vorprogrammierte Formen gleichzeitig ausgegeben werden. -
Seite 5: Installation
Creator 1024 2. Installation BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! 2.1 Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. - Seite 6 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 7: Bestimmungsgemäßer Gebrauch
Creator 1024 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 45°C und darf auf keinen Fall überschritten werden. -
Seite 8: Reklamationen
Creator 1024 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Betrieb
Creator 1024 3. Betrieb 3.1 Oberseite Bestellnummer: 50730... -
Seite 10: Fixture-Bereich
Creator 1024 Die Oberseite besteht aus verschiedenen Bereichen: 3.2 Fixture-Bereich Besteht aus 16 Fixture-Tasten, 16 Schiebereglern und 6 Page-Tasten. Es gibt insgesamt 6 Fixture-Seiten für bis zu 96 Fixtures. Die Taste <Attribute/Dimmer> verfügt über 2 Anzeige-LEDs und dient dazu, zwischen den Funktionen der 16 Schieberegler hin- und herzuschalten. -
Seite 11: Parameter-Bereich
Creator 1024 3.4 Parameter-Bereich Besteht aus 8 <Attribute>-Tasten und 3 <<Attribute Bank>-Tasten. Mit jeder <Attribute>-Taste können jeweils zwei Parameter eingestellt werden, die jeweils von <Drehregler A> oder <Drehregler B> kontrolliert werden. Wenn auf der Taste <Attribute/Dimmer> die Attribute-LED leuchtet, werden die Schieberegler im Fixture-Bereich dazu verwendet, die entsprechenden Parameter einzustellen. -
Seite 12: Lcd-Display
Fade out (Ausblenden): Die Lichtintensität verringert sich von hell nach dunkel. Record by Fixture (Aufzeichnung pro Fixture): Das ist der Standardmodus des Creator 1024. Wenn Sie z. B. einen Cue/eine Szene aufzeichnen, werden alle Parameter jeder einzelnen Fixture, an der Sie etwas geändert haben, in dem Cue gespeichert. -
Seite 13: Patchen
Creator 1024 4 Patchen 4.1 Erstellen 4.1.1 Patchen von Dimmern Halten Sie <Patch> gedrückt und drücken Sie dann <A>[Patch Dimmer]. In der zweiten Zeile des Displays wird eine Adresse angezeigt. Ändern Sie mit dem Drehregler <Y> die Adresse oder drücken Sie <D Auto calculate Adr.], wenn der Controller automatisch eine geeignete Adresse suchen soll. -
Seite 14: Patch Utilities
Creator 1024 4.2.3 Patch Utilities Invertieren Zur Inversion eines Fixtureparameters. Wenn Sie also z. B. einen Wert auf null setzen, wird die volle Ausgabe aktiviert. Einige Parameter können nicht invertiert werden. Wenn Sie sich nicht bereits im Patchmenü befinden, drücken Sie auf <Patch>, um es aufzurufen. -
Seite 15: Steuern Von Fixtures
Creator 1024 5 Steuern von Fixtures 5.1 Auswahl von Fixtures Auswahl einer einzelnen Fixture: Drücken Sie die gewünschten Fixture-Tasten. Die LEDs in den Tasten leuchten auf. Auswahl von mehreren Fixtures: Wenn Sie mehrere aufeinander folgende Fixtures auswählen möchten, halten Sie die erste Fixture- Taste gedrückt und drücken Sie dann die letzte Fixture-Taste. -
Seite 16: Fächer-Modus (Fan)
Creator 1024 5.4 Fächer-Modus (Fan) Im Fächer-Modus (Fan) werden die Werte automatisch auf die ausgewählten Fixtures verteilt. Wenn der Effekt auf die Pan- und Tiltwerte angewandt wird, entsteht ein fächerförmiges Strahlenmuster. Die erste und die letzte Fixture der Reihe sind am meisten und die mittigen Fixtures am wenigsten betroffen. Die Fächer-Werte können mit den Drehreglern eingestellt werden. -
Seite 17: Palette
Sie Position, Farbe und Gobo in einem einzigen Eintrag speichern können. Es ist allerdings einfacher, den Creator 1024 PRO zu bedienen, wenn Sie spezielle Positions-, Farb- und Gobopaletten etc. erstellen. Insgesamt stehen Ihnen 80 Paletten zur Verfügung. Es besteht also keine Notwendigkeit, Sie zu mischen. -
Seite 18: Löschen Eines Paletteneintrags
Fixtures oder versetzt ausgeführt werden, sodass die Form an den Scheinwerfern entlang läuft und Wellen- oder Ballyhoo-Effekte entstehen. Dieser Formeffekt wird Spread genannt. Mit dem Creator 1024 können 5 Formen gleichzeitig abgespielt werden, wobei nur eine Form bearbeitet werden kann. -
Seite 19: Szenen
Creator 1024 8 Szenen Der Controller verfügt über zahlreiche Funktionen, mit denen komplexe Lichteffekte erstellt werden können. Dabei sind Szenen ein grundlegendes Element, da Sie in Ihnen ein „Design“, das Sie erstellt haben, speichern können. Es gibt insgesamt 60 Playbacks auf 6 Seiten, wobei jede Seite 10 Speicherplätze für Szenen oder Chases aufweist. -
Seite 20: Überblendzeiten
Creator 1024 8.5 Überblendzeiten Drücken Sie < Time> und dann die Playback-Taste mit der Szene, die Sie bearbeiten möchten. Sie können für jede Szene einzeln eine Einblend- und Ausblendzeit einstellen. Die Playback-Schieberegler werden nur auf HTP-Kanäle (Helligkeit) angewandt. Es gibt einen separaten LTP-Timer, mit dem Sie Bewegungszeiten einstellen können. -
Seite 21: Chases
Creator 1024 9 Chases Eine Chase ist eine Sequenz von einem oder mehreren vorprogrammierten Schritten, die mit der CHASE- Taste programmiert werden. Chases können, wenn gewünscht, automatisch abgespielt werden. Manchmal sind Chases auch als SEQUENCE, STACK oder Linked Cues bekannt. Auf diesem Controller können Chases mit bis zu 600 Schritten erstellt werden. -
Seite 22: Kopieren Einer Szene
Creator 1024 9.7 Kopieren einer Szene Drücken Sie im Hauptmenü die gewünschte Playback-Taste. Drücken Sie nun eine andere Playback-Taste. Die Szene der ersten Taste wird auf die zweite Taste kopiert. 9.8 Abspielen von Chases Wenn Sie einen Schieberegler nach oben schieben, wird die zugehörige Chase auf der aktuellen Seite abgespielt. -
Seite 23: Personality Builder
Creator 1024 11 Personality Builder Mit dieser Funktion können Sie Fixturebibliotheken (Personality) erstellen und bearbeiten. Die Bibliotheksdatei muss sich im Wurzelverzeichnis eines USB-Speichergeräts im FAT32-Format befinden. 11.1 Benutzeroberfläche von Personality Builder 11.2 Erstellen einer neuen Personality (Bibliothek) Wählen Sie Ihre Sprache aus. -
Seite 24: Wartung
Geben Sie den Creator 1024 an Ihren Showtec-Händler zurück. Ein Effektlicht reagiert nicht auf den Creator 1024: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. Überprüfen Sie, ob die Blackout-Funktion aktiviert ist. -
Seite 25: Keine Reaktion Auf Dmx-Signale
Creator 1024 13.2 Keine Reaktion auf DMX-Signale Mögliche Lösung: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. Überprüfen Sie die DMX-Einstellungen. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen sind. - Seite 26 Bestellnummer: 50731...
