Betriebsanleitung | IPQAM (EdgeQAM) | IP zu DVB-T2
1.5.
Anzeigeelemente und Anschlüsse
1.5.1.
Anzeigeelemente

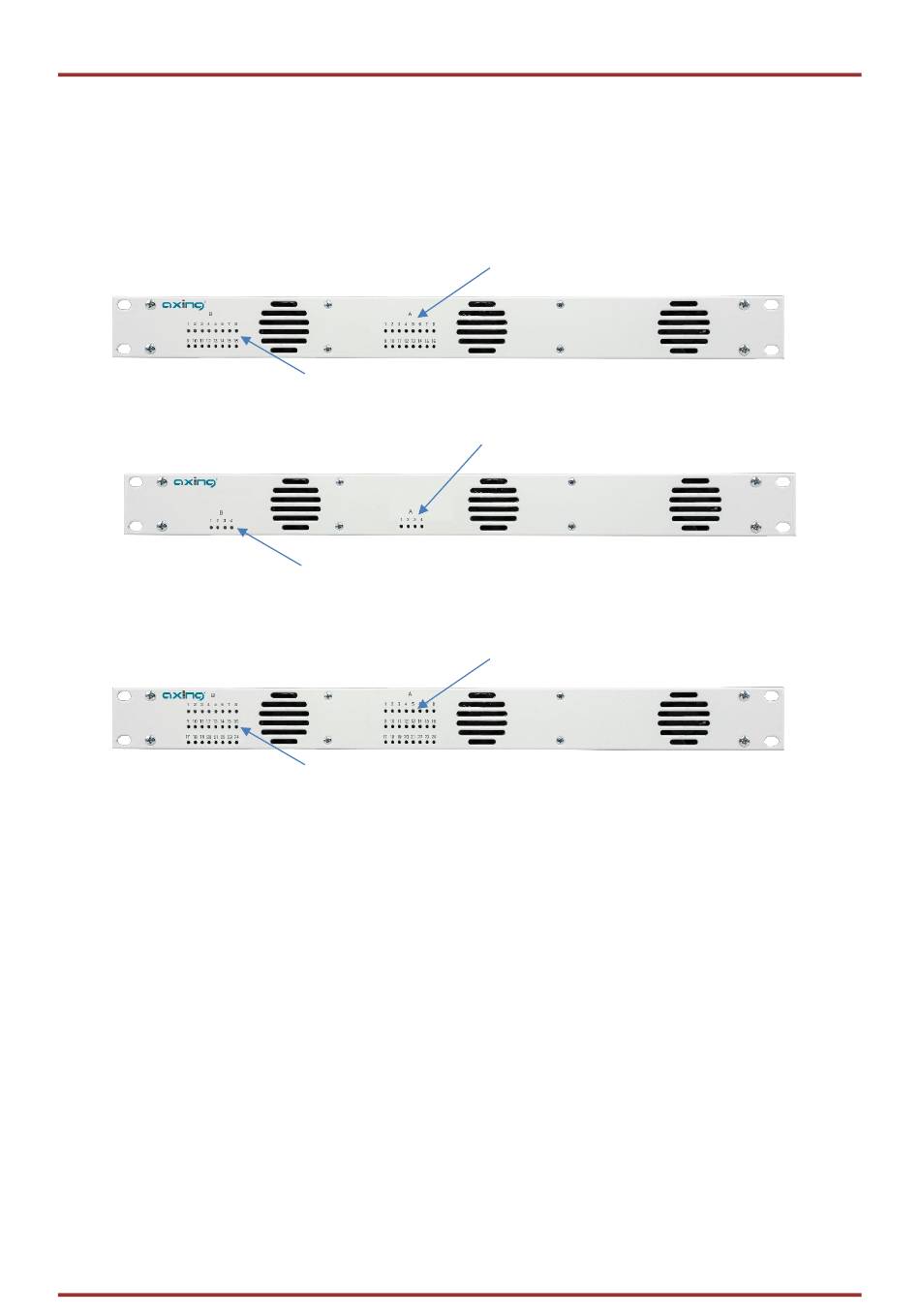

Je nach Gerätetyp haben die Frontblenden eine unterschiedliche Anzahl an LEDs.
MIE 8-00N, MIE 16-00N, MIE 32-00N
MIE 4-02N, MIE 8-02N, MIE 3-02N und MIE 6-02N
MIE 24-00N, MIE 108-02N, MIE 816-02N, MIE 432-02N, MIE 48-00N, MIE 208-02N, MIE 1616-02N, MIE 832-02N
Bedeutung:
Die LEDs zeigen den Zustand der vom Gerät verwendeten Ausgangsmodulatoren an:
Wenn ein Modulator mit Programmen befüllt ist und der Modulator nicht überlastet ist, leuchtet die entsprechende LED grün.
Wenn ein Modulator eingeschaltet, aber nicht befüllt ist (ohne Inhalt), blinkt die entsprechende LED.
Wenn ein Modulator überlastet ist (zu viel Inhalt), leuchtet die LED rot.
Wenn ein Modulator ausgeschaltet ist, ist die entsprechende LED aus.
Seite 8 von 80
LEDs des Moduls B
LEDs des Moduls B
LEDs des Moduls B
BA_MIE-N.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2024-01-19
LEDs des Moduls A
LEDs des Moduls A
LEDs des Moduls A
