5. MONTAŻ
MONTAŻ MONITORA

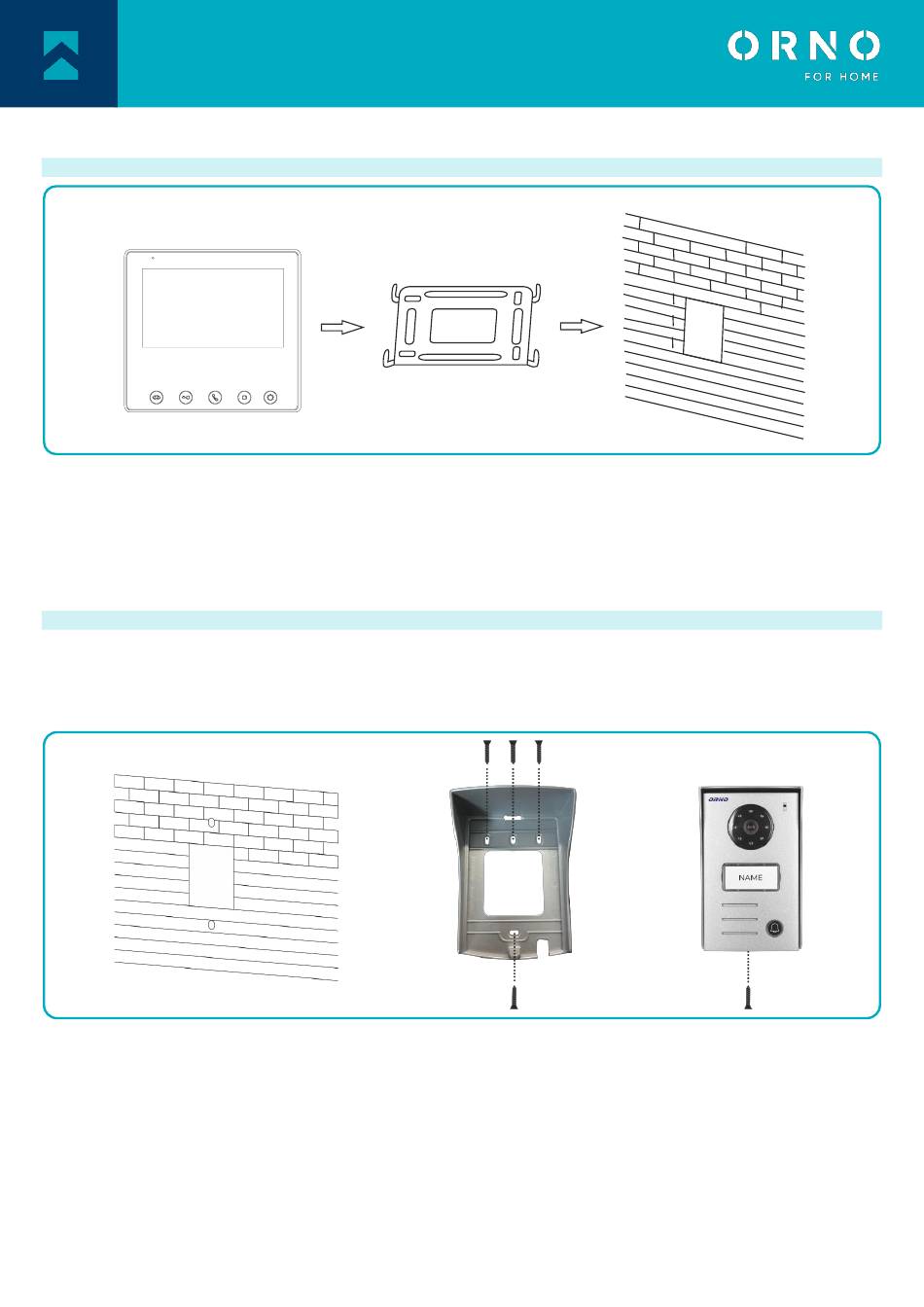

rys. 2 Montaż monitora
1. Określ pozycję montażową monitora: sugerowana wysokość 1,5~1,6 metra;
2. Ramkę montażową odłącz od tylnej części monitora.
3. Zamontuj ramkę na ścianie.
4. Podłącz okablowanie, zgodnie z ze schematem podłączenia.
5. Przymocuj monitor do wspornika montażowego.
6. Po zamontowaniu panelu zewnętrznego podłącz zasilanie.
MONTAŻ PANELU ZEWNĘTRZNEGO
Zalecana wysokość instalacji panelu zewnętrznego to 140-170 cm.
Właściwe umiejscowienie panelu zewnętrznego decyduje o komforcie pracy z urządzeniem. Zaleca się przed
wykonaniem otworów montażowych przetestowanie urządzenia. W tym celu nie należy umieszczać panelu
zewnętrznego oraz monitora w tym samym pomieszczeniu, gdyż mogą się tworzyć sprzężenia.
rys. 3 Montaż panelu zewnętrznego
1. Wykonaj otwory na odpowiedniej wysokości na ścianie lub słupku.
2. Zdejmij daszek z panelu zewnętrznego.
3. Przykręć daszek w wybranym miejscu.
4. Podłącz okablowanie.
5. Zamocuj panel zewnętrzny w daszku oraz przykręć dolną śrubą panel zewnętrzny do ramki.
