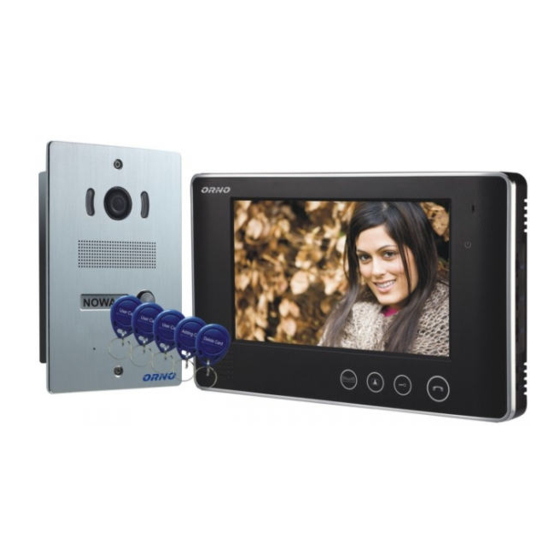

- Seite 1 VIDEO-TÜRSPRECHANLAGE ARX ARXN OR-VID-VP-1028 ACHTUNG! Bevor Sie mit der Montage beginnen, lesen Sie unbedingt die ARX P BEDIENUNGSANLEITUNG! VON JEGLICHER GEWÄHRLEISTUNG 0R-VID-VP-1029 AUSGESCHLOSSEN sind Beschädigungen, die durch falschen Anschluss verursacht werden!
-
Seite 2: Inhaltsverzeichnis
INHALT Spezifikation ..........................3 Aufbau ............................4 Montage ............................ 5 Montage des Bildschirms ....................... 5 Unterputzmontage der Außeneinheit ..................5 Aufputzmontage der Außeneinheit ..................6 Installation und Anschlussbilder....................7 Bedienung ..........................9 Problemlösung ........................10 Technische Daten ........................10 VORBEMERKUNGEN Vor Anschluss und Betrieb der Anlage lesen Sie, bitte, die vorliegende Bedienungsanleitung sorgfältig durch. -
Seite 3: Spezifikation
SPEZIFIKATION Bildschirm: Ultraflacher Farbbildschirm mit handfreier Bedienung und integriertem Lautsprecher 7” TFT-LCD; berührungsempfindliche Bildschirmtasten; Stufenlose Einstellung der Bildschirmparameter (Bildschirmhelligkeit, Gesprächs- und Klingellautstärke); Möglichkeit der zusätzlichen Torsteuerung; 14 Klingeltöne zur Auswahl; Versorgung: 15 V DC, 1200 mA; Gesprächsdauer: 120 s ± 10%; Beobachtungsdauer: 40 s ±... -
Seite 4: Aufbau
AUFBAU 1. BILDSCHIRM Bildschirm Mikrofon Lautsprecher Gespräch Türschlossöffnung Beobachtung Torsteuerung Anschlussklemmen Farbeneinstellung Einstellung der Bildschirmhelligkeit Einstellung der Sprechlautstärke Einstellung der Klingellautstärke Auswahl des Klingeltons 2. AUßENEINHEIT KAMERA a) OR-VID-VP-1028 KV Kamera Mikrofon Klingelknopf b) OR-VID-VP-1029KV Beleuchtetes Namensfeld Lautsprecher Anschlussklemmen Einstellung der Lautstärke... -
Seite 5: Montage
MONTAGE MONTAGE DES BILDSCHIRMS HINWEIS! Bei der Montage trennen Sie den Bildschirm von der Spannungsversorgung! Wählen Sie die Montagestelle aus. Befestigen Sie an der Wand den mitgelieferten Montagerahmen. Optimale Höhe der Bildschirmposition - 140-170 cm, entsprechend den individuellen Bedürfnissen. Schließen Sie die einzelnen Leitungen an die Klemmen auf der Rückseite des Bildschirms gemäß dem Anschlussbild Hängen Sie den Bildschirm in den Montagerahmen ein und stecken Sie das Netzteil in die Steckdose. -
Seite 6: Aufputzmontage Der Außeneinheit
2.2. AUFPUTZMONTAGE 30.0CM 1 2 3 4 5 6 1. Mit Hilfe eines Imbußschlüssels lösen Sie die Schrauben auf der Vorderseite der Außeneinheit. 2. Nehmen Sie das Namensfeld heraus. 3. Schließen Sie die Leitungen gemäß dem Anschlussbild an. Stellen Sie die Lautstärke der Außeneinheit ein. 4. -
Seite 7: Die Installation Und Das Anschlussbild
DIE INSTALLATION UND DAS ANSCHLUSSBILD VORSICHT Der Anschluss von Geräten, die unter Spannung stehen, ist verboten! Die Nichteinhaltung der oben genannten Empfehlung kann zur dauerhaften Beschädigung des Gerätes führen. Beim Entwerfen der Elektroanlage soll der entsprechende Querschnitt der Leitungen berücksichtigt werden: bis 30 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,5 mm von 30 m bis 100 m - empfohlene Leitung XzTKMXpw 3 x 2 x 0,8 mm Der Anschluss an den elektromagnetischen Schloss soll mit einer Leitung 2 x 1 mm... -
Seite 8: Anschlussbild Mit Video-Einheit
2. ANSCHLUSSBILD MIT VIDEO-EINHEIT TORSTEUERUNG TÜRÖFFNER 15 V DC VIDE-EINHEIT AUßENEINHEIT MIT BILDSCHIRM KAMERA ANSCHLUSSBILD FÜR ZWEI BILDSCHIRME UND EINE KAMERA TORSTEUERUNG 15 V DC TÜRÖFFNER BILDSCHIRM 1 TORSTEUERUNG BILDSCHIRM 2 15 V DC Der Lieferumfang enthält keinen zusätzlichen Bildschirm, Video-Haustelefon, Türöffner und keine automatische Torsteuerung! -
Seite 9: Bedienung
BEDIENUNG Beim Drücken des Klingelknopfes an der Außeneinheit wird ein Gong emittiert und auf dem Bildschirm erscheint automatisch das Bild des Besuchers. Um den Gespräch aufzunehmen/abzuschließen, drücken Sie . Die Gesprächsdauer beträgt 120 Sekunden. 3. Jederzeit können wir den Eingangsbereich überwachen, mit diesem Zweck ist die Taste zu drücken. -
Seite 10: Problemlösung
PROBLEMLÖSUNG Kein Bild und Ton, es leuchtet keine Kontrollleuchte. keine Versorgungsspannung, die Anschlussleitung beschädigt oder falsch angeschlossen, prüfen Sie die Elektroanlage auf Einhaltung technischer Anforderungen, Seite 7, prüfen, ob die Elektroanlage dem Wasser, der Feuchtigkeit usw. nicht ausgesetzt ist. Das Bild auf dem Bildschirm ist unscharf oder blass. Prüfen Sie und ggf. -
Seite 11: Hersteller
HERSTELLER ORNO-LOGISTIC Sp. z o.o. ul. Katowicka 134, 43-190 Mikołów, tel. 32 43 43 110, www.orno.pl ver. 5 (10/2015)
