Bedienung

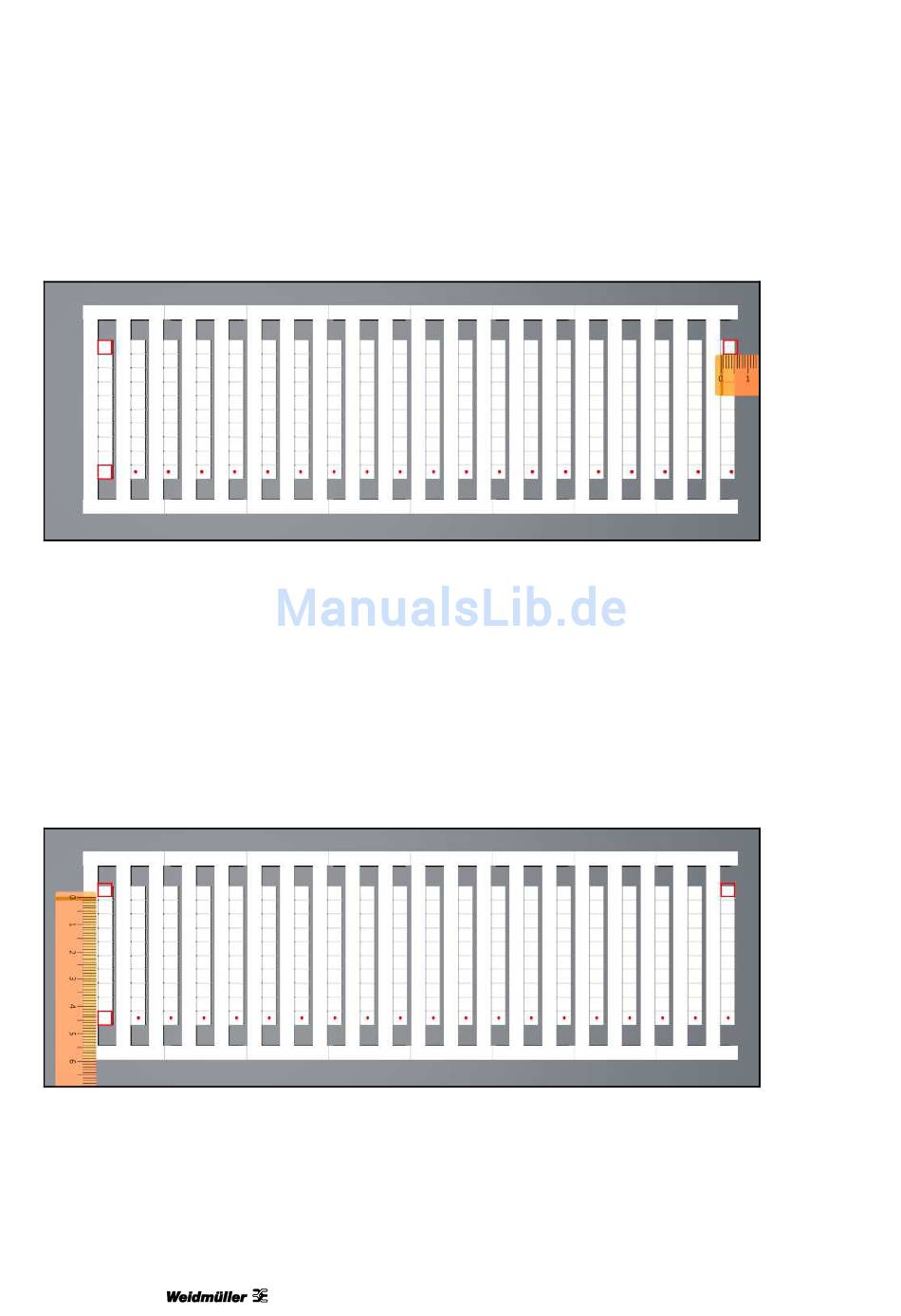

Beispiel für eine unkorrekte Breite X (Zentrierung für alle Markierer einstellen)
Abbildung 110 Korrektur Zentrierung in X-Richtung
Der Ausdruck läuft zunehmend von Markierer zu Markierer aus der Mitte nach rechts.
Für die Korrektur muss der Messwert in diesem Beispiel 1 mm von dem aktuellen Wert Breite X im Fenster
‚Markierertyp einmessen' (siehe Abbildung 105 Markierertyp einmessen) subtrahiert werden.
Läuft der Ausdruck zunehmend von Markierer zu Markierer aus der Mitte nach links, muss der Messwert
zum aktuellen Wert Breite X im Fenster ‚Markierertyp einmessen' (siehe Abbildung 105 Markierertyp
einmessen) addiert werden.
Beispiel für eine unkorrekte Höhe Y (Zentrierung für alle Markierer einstellen)
Abbildung 111 Korrektur Zentrierung in Y-Richtung
Der Ausdruck läuft zunehmend von Markierer zu Markierer aus der Mitte nach oben.
Für die Korrektur muss der Messwert in diesem Beispiel 1 mm von dem aktuellen Wert Höhe Y im Fenster
‚Markierertyp einmessen' (siehe Abbildung 105 Markierertyp einmessen) subtrahiert werden.
94
1421830000/1.3/04.16
