Bedienung

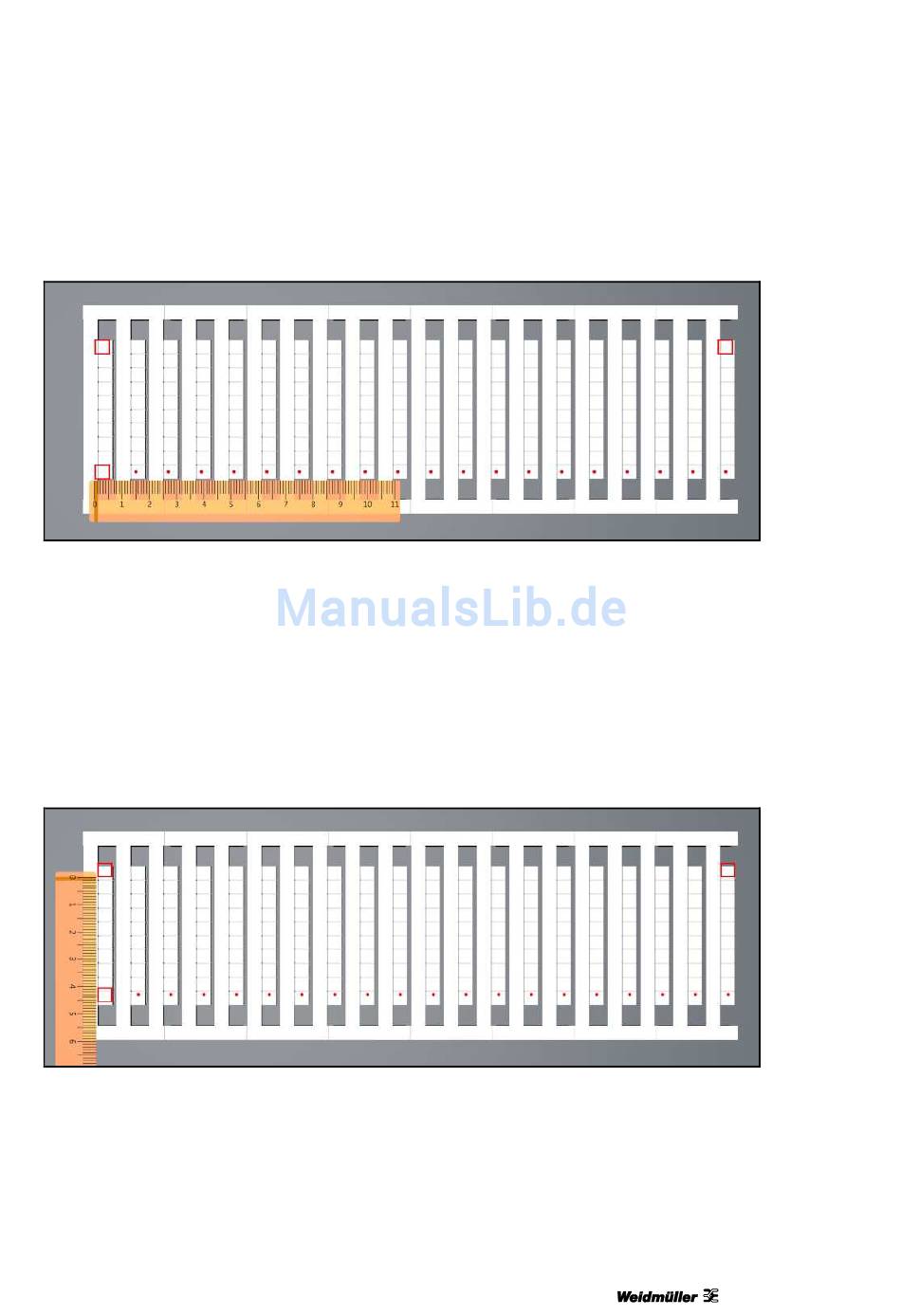

Beispiel für einen unkorrekten Nullpunkt in X-Richtung (Offset a)

Abbildung 108 Korrektur Nullpunkt in X-Richtung

Die drei Quadrate und die Punktreihe wurden in diesem Beispiel 1 mm zu weit nach links gedruckt.
Für die Korrektur muss der Wert Offset (a) in dem Fenster ‚Markierertyp einmessen' (siehe Abbildung 105
Markierertyp einmessen) geändert werden.
In diesem Beispiel müssen die Quadrate weiter nach rechts gedruckt werden. Es muss somit ein positiver
Wert eingetragen werden, in diesem Beispiel 1 mm.
Beispiel für einen unkorrekten Nullpunkt in Y-Richtung (Offset b)

Abbildung 109 Korrektur Nullpunkt in Y-Richtung

Die drei Quadrate und die Punktreihe wurden in diesem Beispiel 1 mm zu weit nach oben gedruckt.
Für die Korrektur muss der Wert Offset (b) in dem Fenster ‚Markierertyp einmessen' (siehe Abbildung 105
Markierertyp einmessen) geändert werden.
In diesem Beispiel müssen die Quadrate weiter nach unten gedruckt werden. Es muss somit ein positiver
Wert eingetragen werden, in diesem Beispiel 1 mm.
1421830000/1.3/04.16 93
