5.2.5

MultiCard einmessen

Bei MultiCards kann es vorkommen, dass sie – z. B. bedingt durch die Umgebungstemperatur – nicht ihrer
Normgröße entsprechen. In der Regel wirkt sich die Größenveränderung auf die Breite aus. Um die
physikalischen Veränderungen auszugleichen, können Sie die MultiCard einmessen. Das Einmessen muss
für jeden MultiCard-Typ durchgeführt werden.
1 Wählen Sie in der Menüleiste Datei → Markierertyp einmessen...

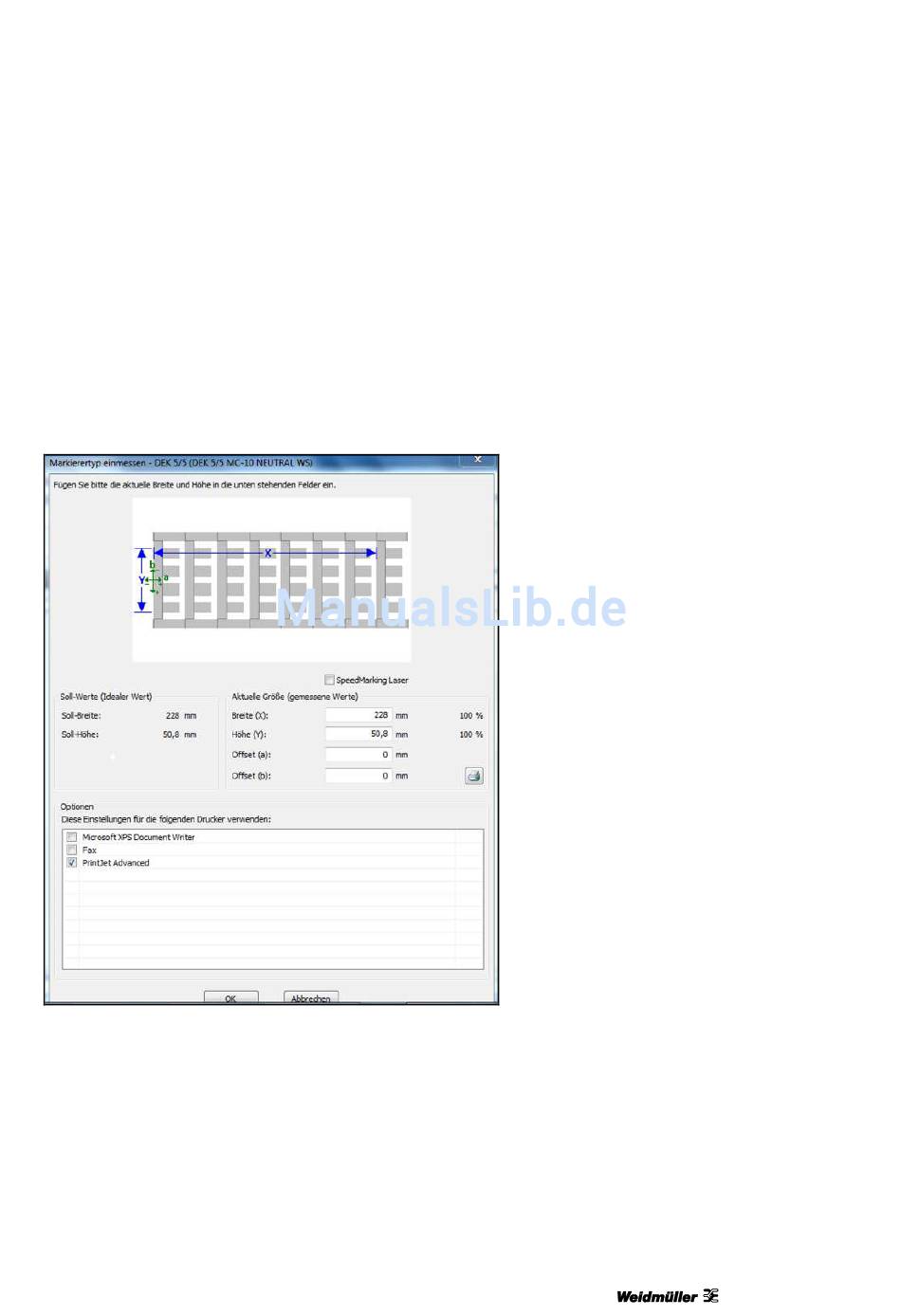

Abbildung 105 Markierertyp einmessen

2 Messen Sie die Breite (X) vom Anfang des ersten Projektbezeichners bis zum Anfang des letzten
Projektbezeichners (siehe Abbildung oben).
3 Um die Höhe (Y) zu bestimmen, messen Sie von der unteren Kante des untersten Markierers, bis zur
oberen Kante des obersten Markierers (siehe Abbildung oben).
4 Tragen Sie die aktuell gemessenen Werte in die Felder Breite (X): und Höhe (Y): ein.
