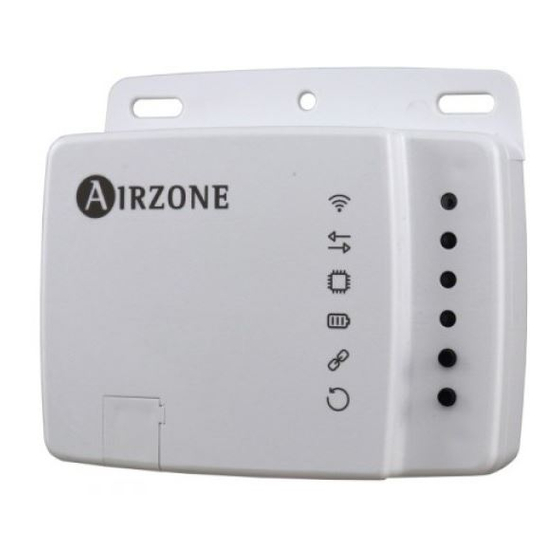

Airzone AZAI6WSCHT2 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für AZAI6WSCHT2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 55
Integration manual
Aidoo Modbus controller
For AZAI6WSCHT2
Español
English
Français
Italiano
Português
Deutsch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Airzone AZAI6WSCHT2

  • Seite 1 Integration manual Español English Français Italiano Aidoo Modbus controller Português For AZAI6WSCHT2 Deutsch...
  • Seite 55 INHALTSVERZEICHNIS VorsichtsmaSSnahmen und Umweltrichtlinie ................................54 VorsichtsmaSSnahmen ........................................54 Umweltrichtlinie ..........................................54 Kommunikations-Port RS-485 ......................................55 Anschluss ............................................... 55 Modbus-Protokoll ............................................ 56 Konfiguration der slave-adresse des Aidoo Modbus controller ........................56 Modbus-Funktionscode ......................................... 56 Modbus-Befehle ............................................57 Schreibbefehle ............................................. 57 Schreiben eines einzigen Datensatzes .................................
  • Seite 56: Vorsichtsmassnahmen Und Umweltrichtlinie

    VORSICHTSMASSNAHMEN UND UMWELTRICHTLINIE VORSICHTSMASSNAHMEN Für Ihre eigene Sicherheit und die der Geräte beachten Sie bitte die folgenden Anweisungen: • Bedienen Sie das System nicht mit nassen oder feuchten Händen. • Führen Sie alle Anschluss- oder Trennarbeiten am Klimatisierungssystem ohne Stromversorgung durch. •...
  • Seite 57: Kommunikations-Port Rs-485

    Parität Gerade ANSCHLUSS Für den ordnungsgemäßen Betrieb der Airzone-Systeme muss überprüft werden, dass nur die Kommunikationskabel (grün-blau) an jeder Endeinrichtung der jeweiligen Haustechnikbusse angeschlossen sind. Befestigen Sie die Kabel mithilfe der Schrauben an den verschiedenen Klemmen und achten Sie auf den Farbcode.
  • Seite 58: Modbus-Protokoll

    MODBUS-PROTOKOLL Modbus ist ein Kommunikationsprotokoll, das auf der Master/Slave-Architektur basiert. Es organisiert die Information auf der physischen Ebene in Formaten oder logischen Informationsgruppen. Jedes Gerät im Modbus-Netz besitzt eine eindeutige Adresse. Das Mastergerät sendet einen Befehl in einem Datenrahmen, in dem sich die Adresse des Zielgeräts bzw.
  • Seite 59: Modbus-Befehle

    MODBUS-BEFEHLE Die Befehle für die Vorgänge Lesen/Schreiben folgen diesem Format (8 Byte): Slaveadresse Operationscode Datensatzadresse Daten 1 byte 1 byte 1 byte 1…2·N bytes 2 bytes • Slaveadresse. Legt fest, auf welches System zugegriffen werden soll. Die Adressen sind 1 bis 247. Die Adresse 0 ist für die Übertragung an alle Geräte reserviert (Broadcast).
  • Seite 60: Lesebefehle

    Sofern keinerlei Fehler auftritt, muss die Antwort lauten: Byte Feld Systemadresse (1-247) (0: Broadcast) Schreiben mehrerer Datensätze (16) Start-Datensatz-Adresse Anzahl der zu schreibenden Datensätze (N) LESEBEFEHLE Frage Byte Feld Systemadresse (1-247) (0: Broadcast) Auslesen von Datensätzen (3/4) Start-Datensatz-Adresse Anzahl der auszulesenden Datensätze (N) Antwort Byte Feld...
  • Seite 61: Datensätze

    DATENSÄTZE SYSTEM-DATENSÄTZE LESEN / REGISTER BESCHREIBUNG WERTE MODBUS-OPERATIONEN Beispielwerte Kommentare SCHREIBEN 0: AUS 0x03,0x04,0x06 Lesen & Gerätestatus EIN/AUS 0, 1 1: EIN 0x10,0x16 Schreiben Modus Kühlen, Heizen, Trocknen, Lüften: [16-32]°C 0x03,0x04,0x06 Lesen & => [160-320] Sollwert Sollwert *10 0x10,0x16 Schreiben Automatik: [22-28]°C =>...
  • Seite 62 Bit 0~3: Louver1 (Standard) Bit 4~7: Louver2 Bit 8~11: Louver3 Bit 12~15: Louver4 bei Hitachi RAC-Geräten wird nur Bit 0 verwendet Horizontale 0x03,0x04,0x06 Lesen & 0 oder 9 Register = 0, wenn automatisches Schwingen Luftlamelle 0x10,0x16 Schreiben Werte: gestoppt ist 0- 7: Lamellenpos.
  • Seite 63 Standardmäßig Temperatur des Lufteinlasssensors. Wenn ein kabelgebundener Fernbedienungsschalter (SPX-WKT3) verwendet wird, kann der Sensor des kabelgebundenen Reglers als Regelungssensor für Lufteinlasstemperatur Temp *10 0x03,0x04 Lesezugriff das RAC-Innengerät gewählt werden (Einstellung im (Raumtemperatur) Menü des kabelgebundenen Reglers). In diesem Fall wird in diesem Register die vom kabelgebundenen Fernbedienungssensor gemessene Temperatur angezeigt.
  • Seite 64: Fehler (Nur Für Hitachi Rac-Geräte)

    FEHLER (NUR FÜR HITACHI RAC-GERÄTE) Fehleran-zeige Modbus am kabelge- Fehlerkategorie Fehlerbeschreibung Fehlercode bundenen Fernregler Normalstatus E001 00-001 Fehlerhafter Betrieb des Kühlzyklus E003 00-003 Kommunikationsfehler zwischen Innen- und Außengerät Innengerät E009 00-009 Störung am Temperatursensor des Innengeräts E010 00-010 Betriebsstörung des Lüftermotors des Innengeräts E013 00-013 Störung an der Elektronikplatine des Innengeräts...
  • Seite 65 v 100.7...
