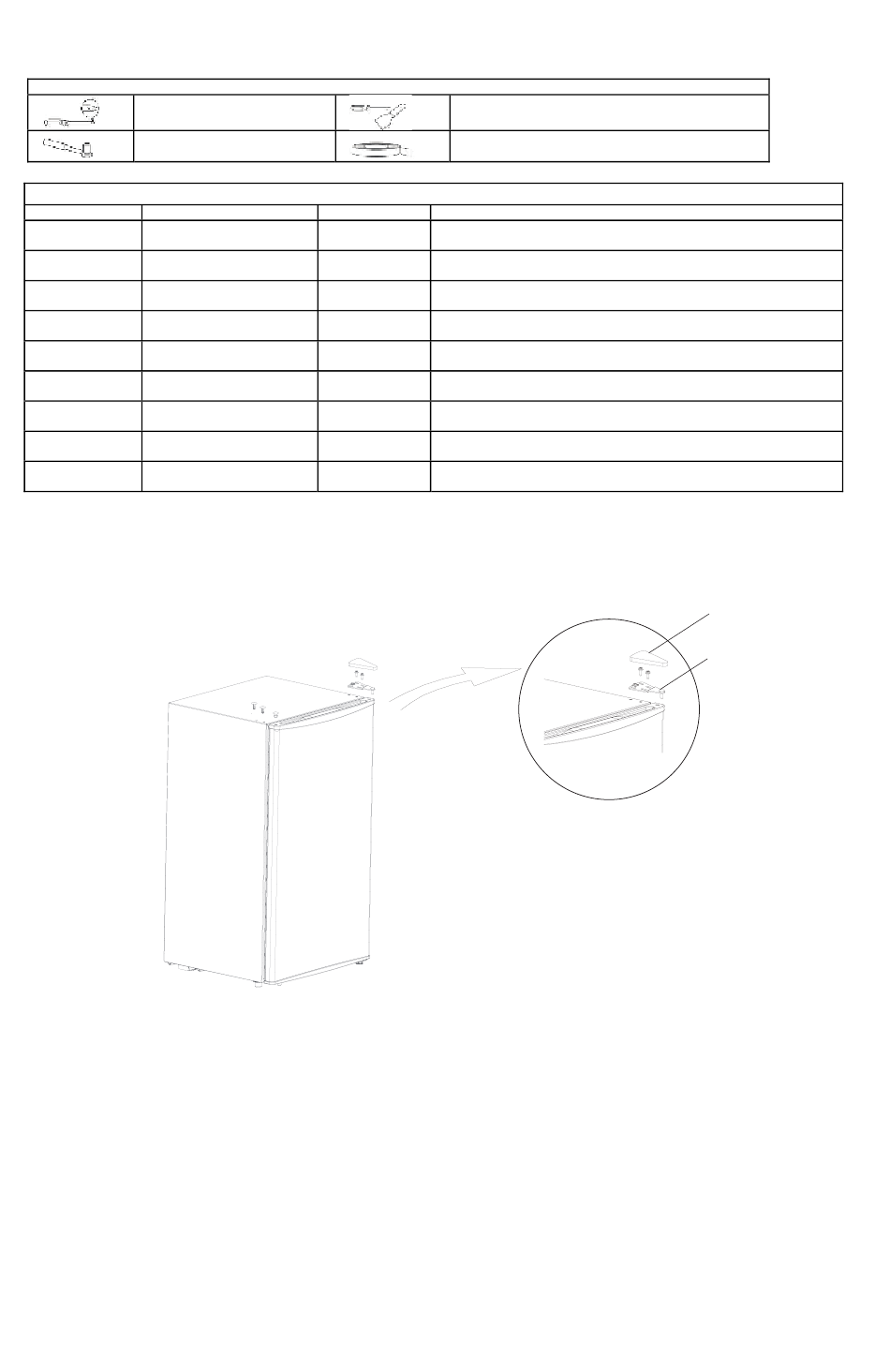

Türanschlag Wechseln - Comfee Rcd115Wh2 Bedienungsanleitung

2.3 Türanschlag wechseln
Kreuzschlitzschraubendreher
5/16"-Steckschlüssel
Nummer
1 Oberes Scharnier
2 Scharnierabdeckung
Selbstschneidende
3
Sicherungsschraube
4
5
6 Untere Scharniereinheit
7
8
9 Blechschraube
1) Schalten Sie den Kühlschrank aus und nehmen Sie alle Gegenstände aus dem Kühlschrank heraus,
die sich in den Türfächern befinden.
2) Entfernen Sie die Scharnierabdeckung, die Schrauben, das obere Scharnier und auf der
gegenüberliegenden Seite die Lochkappe und die Stifte.
3) Entfernen Sie zuerst die Tür und anschließend die untere Scharniereinheit und den Nivellierfuß.
Setzen Sie die untere Scharniereinheit und den Nivellierfuß an der jeweils neuen Position an und
montieren Sie sie.
Liste der mitgelieferten Werkzeuge
Teile zum Wechseln des Türanschlags
Name Nummer
Lochkappe
Stift
Nivellierfuß
Stopper
Kittmesser
Schraubendreher mit dünner Klinge
Abdeckband
Am Kühlschrank vormontiert, wird auch beim gewechselten
1
Türanschlag verwendet
Am Kühlschrank vormontiert, wird auch beim gewechselten
1
Türanschlag verwendet
Am Kühlschrank vormontiert, wird auch beim gewechselten
5
Türanschlag verwendet
Bereits am Türendstück montiert; wird für die Montage der
1
Kühlschranktür auf der anderen Seite ebenfalls benötigt.
Am Kühlschrank vormontiert, wird auch beim gewechselten
2
Türanschlag verwendet
Am Kühlschrank vormontiert, wird auch beim gewechselten
1
Türanschlag verwendet
Am Kühlschrank vormontiert, wird auch beim gewechselten
1
Türanschlag verwendet
Bereits am Türendstück montiert; wird für die Montage der
1
Kühlschranktür auf der anderen Seite ebenfalls benötigt.
Bereits am Türendstück montiert; wird für die Montage der
1
Kühlschranktür auf der anderen Seite ebenfalls benötigt.
