Samoa DF30 Bedienungsanleitung Und Teileliste Seite 37

Technische Daten
Warn- und -Sicherheitshinweise
Beschreibung
Leistungskurven
Abmessungen
Montage
Inbetriebnahme
Teile aus Verbundwerkstoffen:
DF30/DF30T
DF50/DF50T aus Verbundwerkstoff 42
DF50/DF50T aus Metall
DF100
Problemlösungen
Reparatur - und Wartungshinweise
Konformitätserklärung
DF30
Übersetzungsverhältnis
1:1
Förderleistung bei freiem
38 l/min (10 gal/min)
Auslauf
Fördermenge pro Hub
0,07 l (2.37 oz)
Luftdruckeinsatzbereich
3 bis 7 bar (43.51 to 100 psi)
Maximale Partikelgröße
3 mm (0.12 in)
4 m (13.2 ft) trocken selbstansaugend
Maximale Ansaughöhe
8 m (26.25 ft) vorgefüllt
Gewicht
2,2 kg (4.85 lb)
Anschluss Saugseite
1/2" BSP - NPT (i)
(1 Eingang)
Anschluss Saugseite
2 x 3/8" BSP - NPT (i)
(2 Eingänge)
Anschluss Druckseite
1/2" BSP - NPT (i)
Luftanschluss
3/8" NPSM (i)
Medienberührte Teile
Siehe Modellspezifikationen
Geräuschpegel
80 db
Temperaturbereich (siehe
Temperaturbereiche nach 0 - 70 ºC (0 - 158 ºF)
Material auf Seite 38)
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com

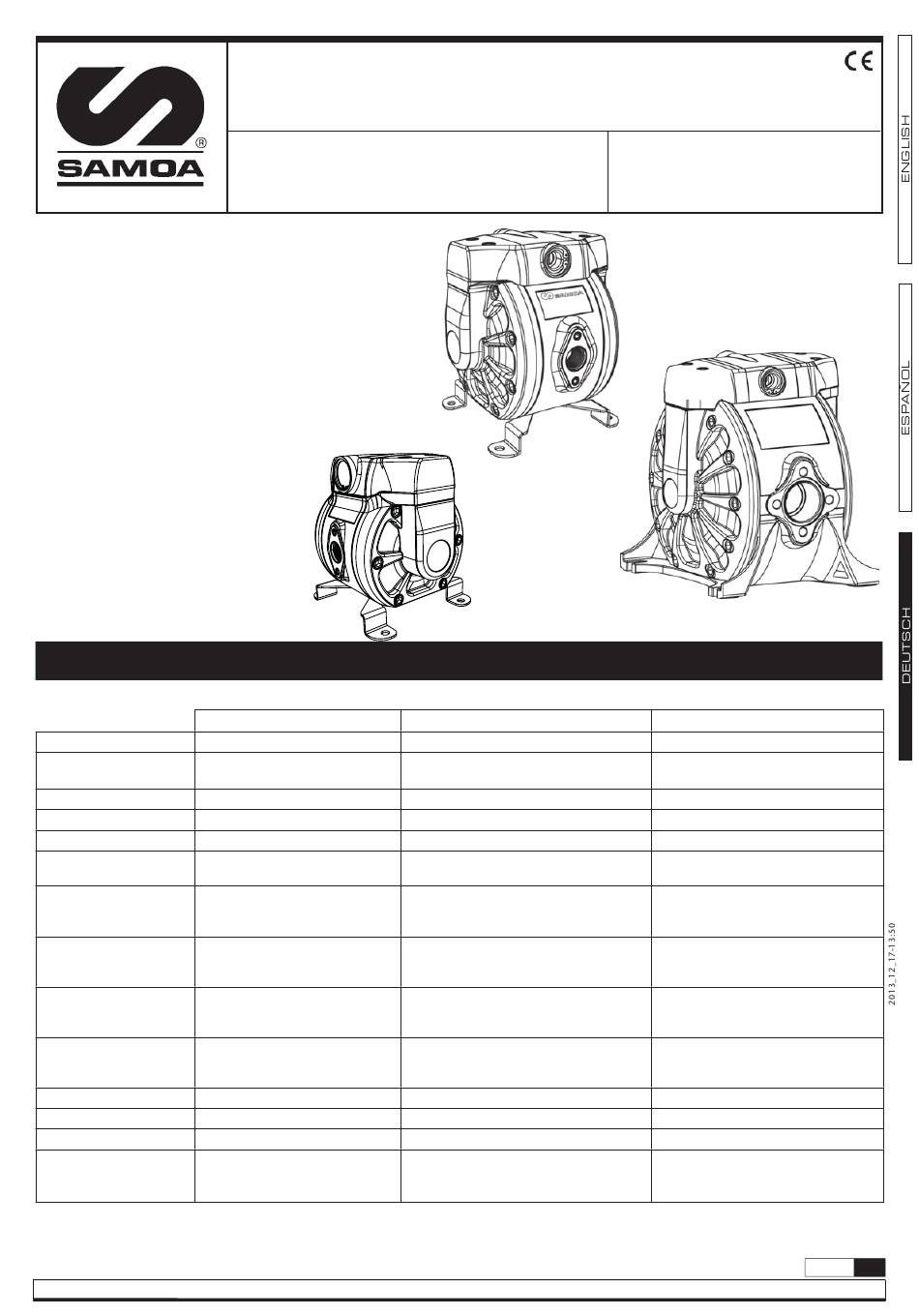

1/2" DOPPELMEMBRANPUMPE DF30 (38 l/min)
1/2" DOPPELMEMBRANPUMPE DF50 (50 l/min)
1" DOPPELMEMBRANPUMPE DF100 (100 l/min)
Bedienungsanleitung und Teileliste
35
36
36
37
38
39
40
41
43
44
47
48
52
DF30
Technische Daten
DF50
1:1
50 l/min (13.21 gal/min)
0,1 l (3.38 oz)
3 bis 7 bar (43.5 psi - 100 psi)
3 mm (0.12 in)
6 m (19.69 ft) trocken selbstansaugend
8 m (26.25 ft) vorgefüllt
3,5 kg (7.72 lb) Pumpenkörper aus Metall
2,8 kg (6.17 lb) Pumpenkörper aus Plastik
1/2" NPSM (i) und Flansch mit Pumpenkörper
aus Metall (BSP- NPT (i) und Flansch mit
Pumpenkörper aus Plastik)
2 x 3/8" NPSM (i) mit Pumpenkörper aus
Metall (BSP - NPT (i) mit Pumpenkörper aus
Plastik)
1/2" NPSM (F) und Flansch mit Pumpenkörper
aus Metall (BSP - NPT (i) mit Pumpenkörper
aus Plastik)
3/8" NPSM (i)
Siehe Modellspezifikationen
80 dB
0 - 70 ºC (0 - 158 ºF)
DF50
* (oz, ft, gal/min) in US-amerikanischen Einheiten
Artikelnummern:
DF30_-XXX-XX-XX-XX-X / 5530XX
DF50_-XXX-XX-XX-XX-X / 5520XX
DF100_-XXX-XX-XX-XX-X / 5510XX
DF100
DF100
1:1
100 l/min (26.42 gal/min)
0,25 l (8.45 oz)
3 bis 7 bar (43.5 psi - 100 psi)
4 mm (0.16 in)
4,5 m (14.76 ft) trocken selbstansaugend
7 m (22.97 ft) vorgefüllt
15.87 lb (7,2 kg) Aluminium
24.69 lb (11,2 Kg) Edelstahl
6,5 kg (14.33 lb) Pumpenkörper aus Plastik
1" BSP/NPT (i) und Flansch
_
1" BSP/NPT (i) und Flansch
3/8" NPSM (i)
Siehe Modellspezifikationen
80 dB
0 - 70º C (0 - 158 ºF)
R. 12/13 855 821
37
