DF30 and DF30T
SALIDA
Nº Referencia
1 Tabla 1
2 Tabla 2
3 Tabla 3
4 Tabla 4
5 Tabla 5
6 Kit (558301)
7 755117
8 940380
9 Tabla 9
11 855420
12 940319
13 Tabla 13
14 Tabla 14
15 855414
16 940319
17 855646
NOTA: Para identificar el kit necesario para su bomba, busque el código de la misma, si este código es del tipo 55XXXX vaya a la pág. 29, si es de
tipo DFXXXXXXXXX vaya a la página 30.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com

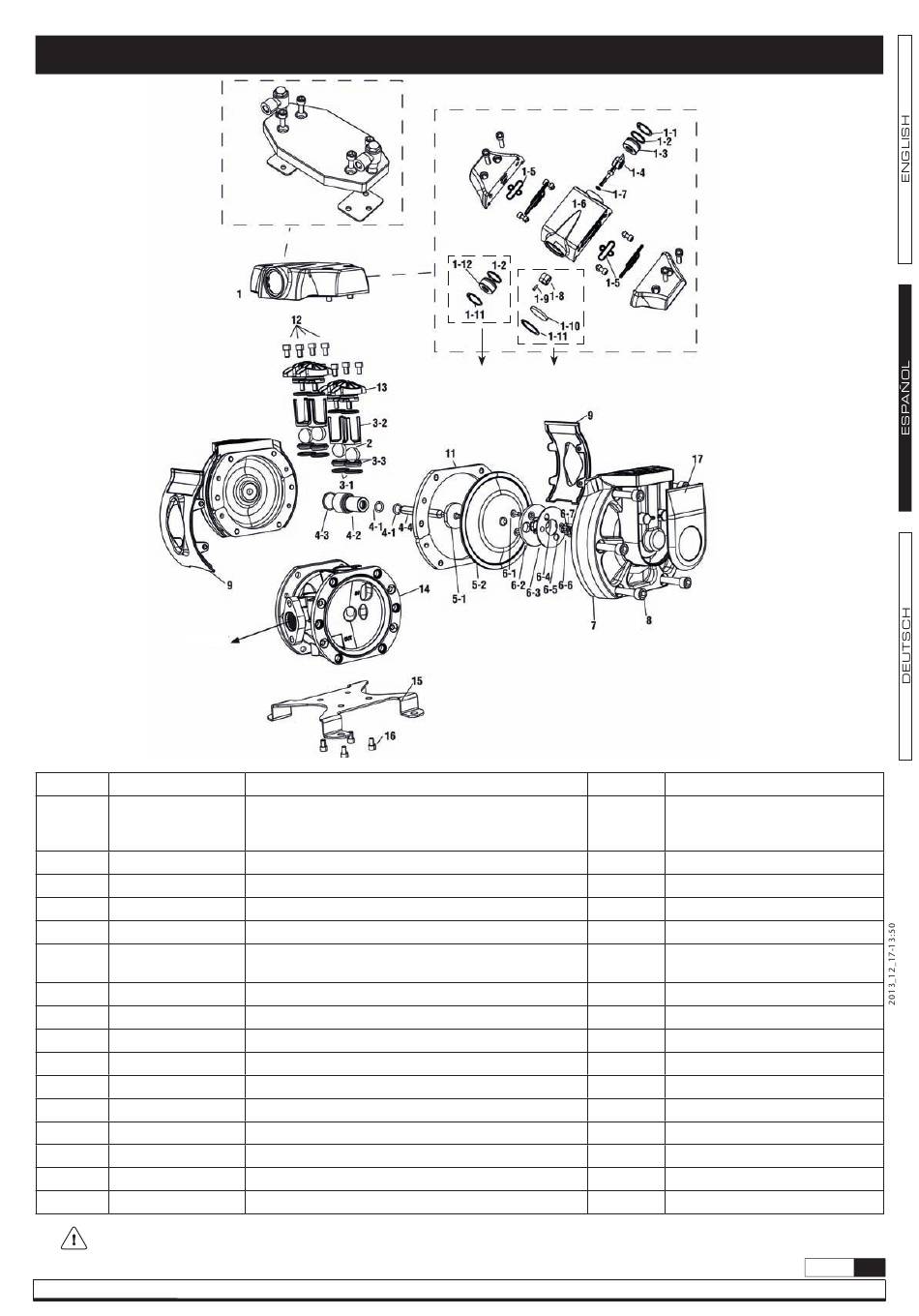

Despiece y repuestos de la bomba
Pilotaje externo
Descripción
Motor de aire
Bolas
Asiento / Junta / Jaula
Casquillo / Junta / Eje
Diafragmas
Sensor de aire
Tapas de diafragma
Tornillo tapas diafragma
Carenas
Tornillos
Tornillos tapas válvula
Tapas válvula
Cuerpo
Embellecedor
Tornillos de soporte
Cover
Escape Escape
conducido normal
Cant.
1
-
-
-
-
-
2
12
2
4
8
2
1
1
4
2
El distribuidor de aire se vende
como kit.
Ensamblado y verificado en
Samoa Industrial.
Nota
Escape normal
Opciones: Escape conducido
Pilotaje externo
No disponible con pilotaje externo
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
(No se vende como kit)
R. 12/13 855 821
