4.2.1 Montage Kopftransmitter
Item A
8
9
Item C
1 2 3 4

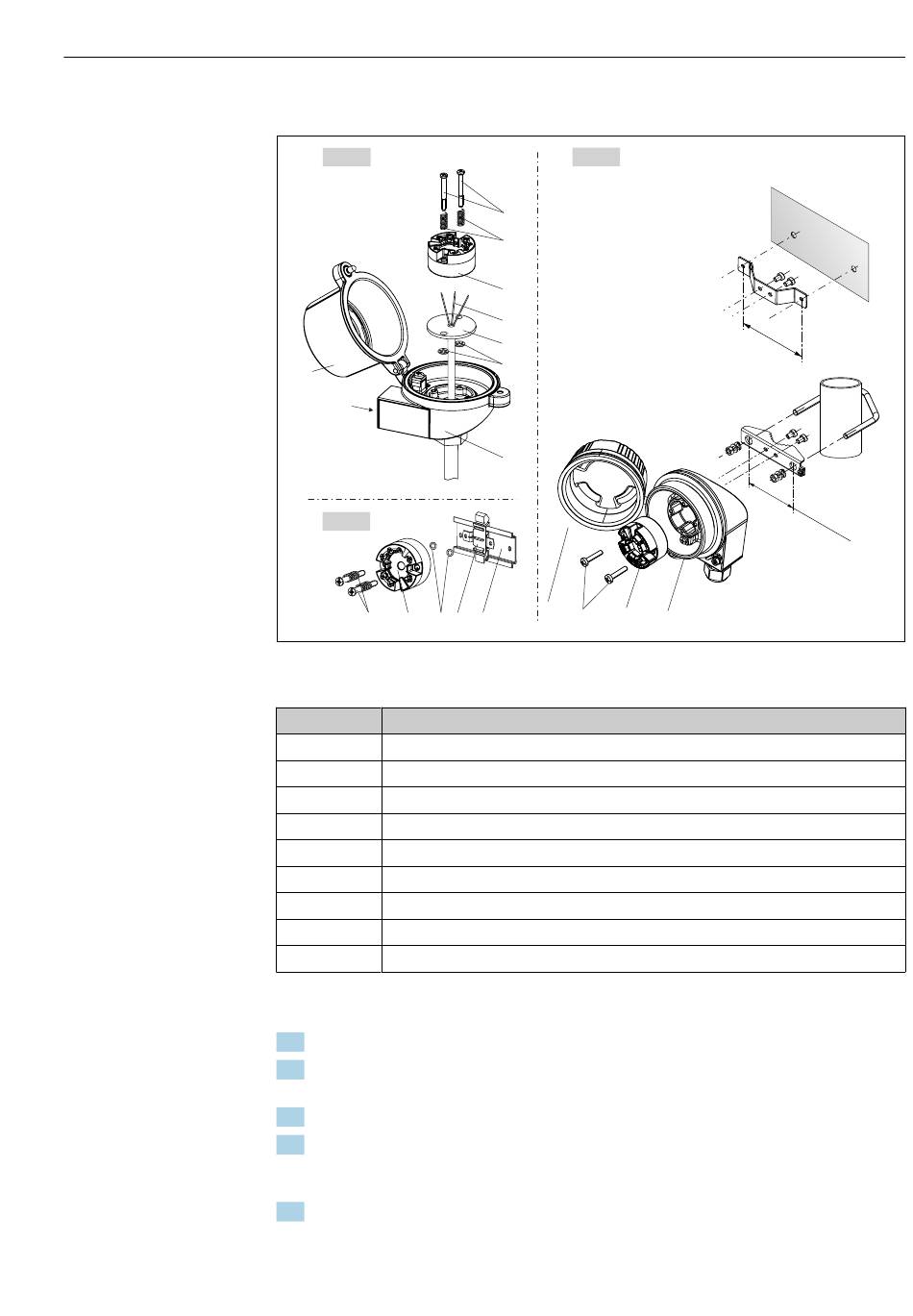

 1 Kopftransmittermontage (drei Varianten)
A Montage in einen Anschlusskopf (Anschlusskopf Form B nach DIN 43729)
1 Anschlusskopf
2 Sicherungsringe
3 Messeinsatz
4 Anschlussdrähte
5 Kopftransmitter
6 Montagefedern
7 Montageschrauben
8 Anschlusskopfdeckel
9 Kabeldurchführung
Vorgehensweise zur Montage in einem Anschlusskopf, Pos. A:
1. Anschlusskopfdeckel (8) am Anschlusskopf öffnen.
2. Die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im Kopftrans-
mitter (5) führen.
3. Die Montagefedern (6) auf die Montageschrauben (7) stecken.
4. Die Montageschrauben (7) durch die seitlichen Bohrungen des Kopftransmitters und
des Messeinsatzes (3) führen. Danach beide Montageschrauben mit den Sicherungs-
ringen (2) fixieren.
5. Anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im Anschlusskopf
festschrauben.
Item B
7
6
5
4
3
2
1
3
1 2
5
1 2
0 m
( 4
m
. 7 2
i n )
1 2
0 m
( 4
. 7 2
4
Montage
m
i n )
