MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Laufgeräts auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem
Hochleistungsschmiermittel behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf
den oberen Teil des Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des
Laufgerätes nicht beeinflussen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit
einem weichen Tuch und einem milden, nicht-Schleifmittel Reiniger ab.
Die Montage erfordert den inbegriffenen Sechseck-Schlüssel
, Drahtschere
, Gummihammer
.

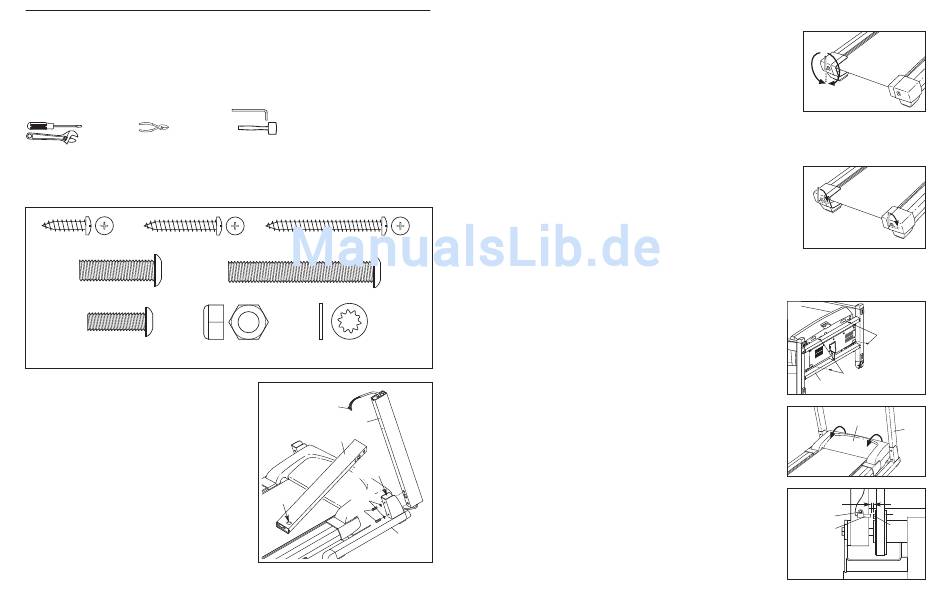

Um mit der Identifizierung der Montage-Hardware zu helfen, beziehen Sie sich auf die untere Zeichnung.
Anmerkung: Die Montage-Hardware und andere kleine Teile sind in separate Teilebeutel verpackt. Üffnen Sie
die Teilebeute erst wenn so angewiesen. (Die Teilebeutel sind nicht markiert nach der Reihenfolge in
welcher sie geüffnet werden sollen.) Falls ein Teil nicht im Teilebeutel gefunden werden kann, sehen Sie
nach ob das Teil schon vormontiert ist.
1 1/4" Schraube (92)–2
3/4" Schraube (6)–16
1 1/4" Bolzen (104)–4
1" Bolzen (71)–2
Radmutter (21)–2
1. Öffnen Sie den Teilebeutel B. Identifizieren Sie die
rechte Säule (82) (die linke Säule [69] hat eine großes
rundes Loch in der gezeigten Stelle). Legen Sie die
rechte Säule flach und schneiden die Plastikbänder am
unteren Ende ab. Dann führen Sie den Drahthalter (83)
unten in die rechte Säule ein und ziehen ihn oben aus
dem Loch heraus. Anmerkung: Es könnte ein Band am
Ende des Drahthalters geben um Ihnen zu helfen diesen
aus dem Loch herauszuziehen.
Befestigen Sie die rechte Säule (82) an die Klammer an
der rechten Seite der Basis (109) mit zwei 1 1/4" Bolzen
(104) und zwei inneren Stern-Unterlegscheiben (72).
(Anmerkung: Es könnte helfen einen Gummihamnmer
zu benutzen um die rechte Säule ganz in die Klammer
einzuführen.) Ziehen Sie die Bolzen noch nicht fest
an. Achten Sie darauf, dass Sie den Drahthalter nicht
beschädigen.
Befestigen Sie die linke Säule (69) an die linke Seite
der Basis (109) auf die gleiche Weise. Anmerkung: Es
gibt keinen Drahthalter an der linken Seite.
und Ihr eigener Kreuzschraubenzieher
und verstellbarer Schraubenschlüssel
2" Silberschraube (93)–2
Radbolzen (107)–2
Innere Sternunterlegscheibe
(72)–6
1
83
82
69
Klammer
72
Loch
104
109
6
SYMPTOM: Das Laufband liegt beim Laufen nicht in der Mitte auf oder rutscht beim Laufen.
LÖSUNG: a. Wenn das Laufband nicht in der Mitte ist, ziehen Sie zu-
erst den Schlüssel raus und ZIEHEN DAS
STROMKABEL HERAUS. Falls sich das Laufband
nach links verschoben hat, verwenden Sie den
Inbusschlüssel um den linken hinteren Rollenbolzen eine
halbe Drehung im Uhrzeigersinn zu drehen. Falls sich
das Laufband nach rechts verschoben hat, drehen Sie
den Bolzen eine halbe Drehung gegen den Uhrzeigersinn.
Achten Sie darauf, dass Sie das Laufband nicht zu straff
anziehen. Stecken Sie das Stromkabel ein, stecken den
Schlüssel ein und lassen Sie das Laufgerät ein paar Minuten lang laufen. Wiederholen Sie diesen
Vorgang bis das Laufband in der Mitte läuft.
b. Sollte das Laufband beim Laufen rutschen, ziehen Sie zu-
nächst den Schlüssel ab und ZIEHEN SIE DAS
NETZKABEL HERAUS. Drehen Sie dann mit Hilfe des
Inbusschlüssels beide Justierbolzen der hinteren Rollen
um ca. eine 1/4-Drehung im Uhrzeigersinn. Das Lauf-
band ist dann richtig straffgezogen, wenn man es noch
auf beiden Seiten um ca. 5-7 cm von der Laufplattform
hochheben kann. Achten Sie darauf, dass das Laufband
in der Mitte zum liegen kommt. Stecken Sie sowohl das
Netzkabel als auch den Schlüssel wieder ein und laufen
Sie einige Minuten sorgfältig auf dem Laufgerät, bis das Laufband richtig straff gezogen ist.
SYMPTOM: Die Displays des Computers funktionieren nicht richtig.
SOLUTION: a. Ziehen Sie den Schlüssel aus dem Computer heraus
und ZIEHEN SIE DAS NETZKABEL HERAUS. Mit
Hilfe einer zweiten Person kippen Sie die Basis (109)
vorsichtig nach unten wie gezeigt. Entfernen Sie die
vier langen Bauchpfannen-Schrauben (121).
Anmerkung: Es wird ein Kreuzschraubenzieher mit
einem mindest 127mm langen Stiel benötigt.
Mit der Hilfe einer zweiten Person heben Sie die rech-
ter Säulen (82) vorsichtig nach oben, wie gezeigt.
Drehen Sie die Haube (39) vorsichtig ab.
Finden Sie den Membranenschalter (24) und den
Magnet (18) auf der linke Seite der Rolle (120).
Drehen Sie die Rolle bis den Magnet mit dem
Membranenschal-ter ausgerichtet ist. Achten Sie da-
rauf, dass die Spalte zwischen dem Magnet und
dem Membranenschalter 3mm weit ist. Wenn nötig
lockern Sie die Schraube (25), und bewegen Sie den
Membranenschalter ein bisschen. Ziehen Sie die
kleine Schraube wieder fest. Befestigen Sie die
Haube und lassen Sie das Laufgerät einige Minuten
wieder laufen, um nach einer genauen
Geschwindigkeitsablesung zu prüfen.
a
b
a
121
121
109
39
3mm
120
25
18
24
Blick
von
oben
27
82
