3.4.7 Zyklonabscheider einstellen

Der KRP2-15 M Top MBW ist nicht mit einem Zyklonab-
scheider ausgestattet.
Der Zyklonabscheider kann erst eingestellt werden,
nachdem der Kesselkörper mit dem Vorratsbehälter ver-
bunden und ausgerichtet wurde.
Der Zyklonabscheider befindet sich im Vorratsbehälter. Der Abstand
zwischen der Klappe und der Dichtung des Zyklonabscheiders muss
unten ca. 15 mm betragen.
Sollte der Zyklonabscheider aus Kunststoff sein, ist kei-
ne Dichtung vorhanden. Der Abstand zwischen der Klap-
pe und dem Zyklonabscheider muss ca. 15 mm
betragen.
▶ Gegengewicht am Klappenscharnier verschieben, um den richtigen
Abstand einzustellen.
1
15 mm

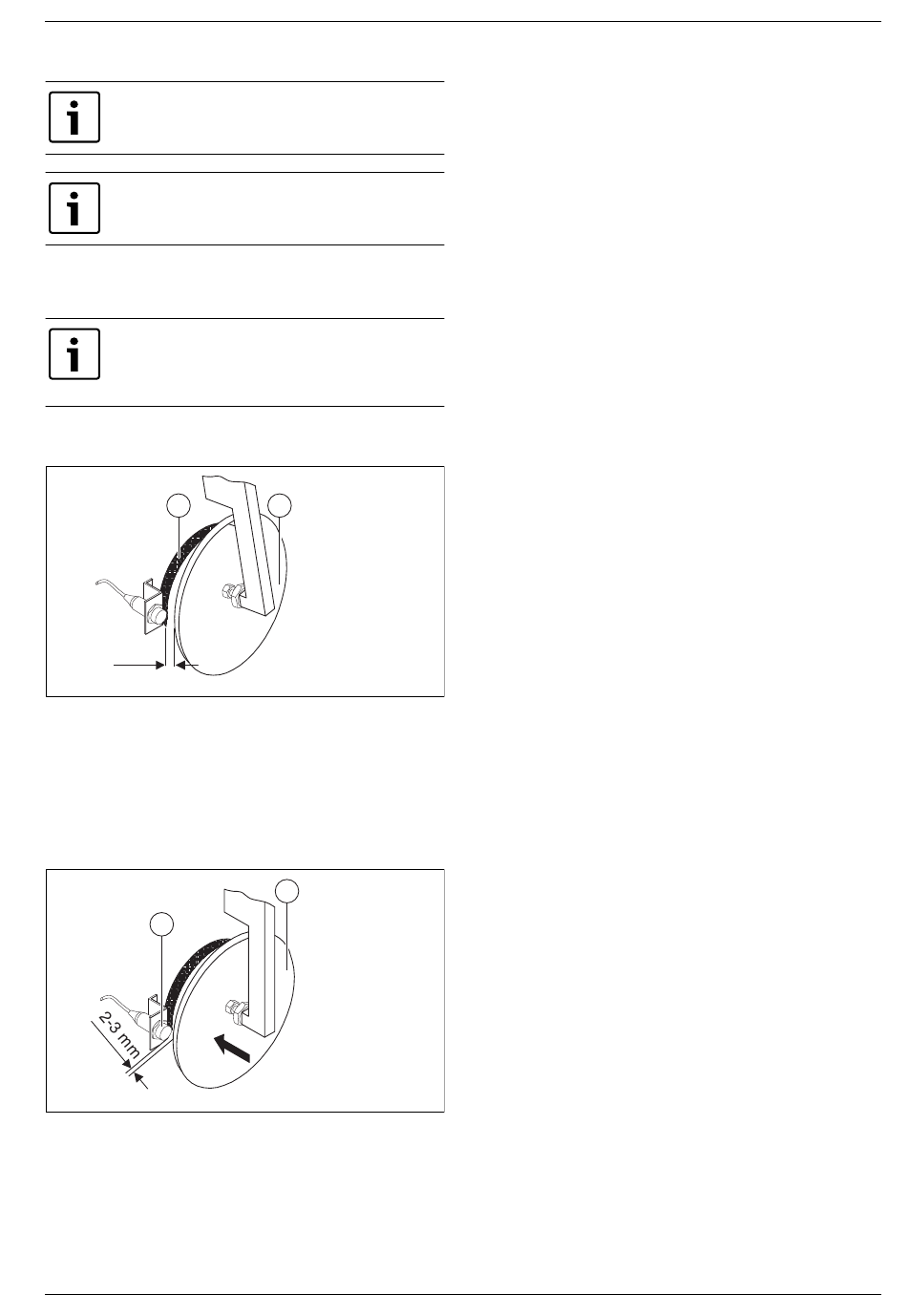

Bild 33 Abstand zwischen Klappe und Dichtung einstellen
[1] Dichtung
[2] Klappe
Der Abstand zwischen der Klappe und dem Sensor des Zyklonabschei-
ders muss im geschlossenen Zustand 2-3 mm betragen.
▶ Klappe [1] durch leichtes Andrücken schließen.
▶ Abstand zwischen der Klappe und dem Sensor [2] überprüfen.
▶ Abstand bei Bedarf korrigieren.
2
Bild 34 Abstand zwischen Klappe und Sensor einstellen
[1] Klappe
[2] Sensor
