Inhaltszusammenfassung für Ultimaker Factor 4
- Seite 1 DE - Installations- und Benutzerhandbuch...
- Seite 2 5.5 Wartung der Print Cores 6. Fehlerbehebung 6.1 UltiMaker support 6.2 Fehlermeldungen 6.3 Allgemeine Empfehlungen 7. Beschränkte Garantie 7.1 Allgemein 7.2 Bedingungen 7.3 Bearbeitung von Ansprüchen 7.4 Ausschlüsse 7.5 Einschränkungen und Haftungsausschlüsse 7.6 Anwendbares Recht und zuständiges Gericht UltiMaker Factor 4 DE – Installations- und Benutzerhandbuch...
- Seite 3 Übersetzung der originalen Anweisungen Haftungsausschluss Dieses Handbuch enthält Anweisungen zur Installation und Bedienung des UltiMaker Factor 4. Bitte lesen und verstehen Sie den Inhalt dieses Installations- und Benutzerhandbuchs sorgfältig. Das Nichtlesen des Handbuchs kann zu Personenschäden, minderwertigen Druckergebnissen oder Schäden am UltiMaker-Drucker oder seinen Zubehörteilen führen.
- Seite 4 1. Sicherheit und Konformität Lesen Sie die wichtigen Hinweise in diesem Kapitel, um die Sicherheit des UltiMaker Factor 4 und seiner Bediener zu gewährleisten. Darüber hinaus enthält dieses Kapitel Informationen zur Konformität und zu gesetzlichen Vorschriften. 1.1 Sicherheitsmeldungen Die unten bereitgestellten Informationen gelten für den UltiMaker Factor 4 in Verbindung mit seinem originalen und optionalen zusätzlichen kompatiblen Zubehör von UltiMaker (“UltiMaker-Produkte”).
- Seite 5 Bewahren Sie keine Gegenstände in UltiMaker-Produkten auf, außer kompatiblen Materialspulen in der Material Station. • Bewahren Sie keine Gegenstände oben auf dem UltiMaker Factor 4 auf und decken Sie niemals das Lüftungsgitter auf dem oberen Panel ab. • Befolgen Sie bei Wartungsarbeiten die geführten Verfahren in der Firmware des Druckers, wenn möglich.
- Seite 6 1.3 Gefahren Elektrische Sicherheit Der UltiMaker Factor 4 wird mit Netzspannung betrieben, die bei Berührung gefährlich ist. Das Netzteil und die Elektronik befinden sich auf der Rückseite des Druckers. Schalten Sie den Drucker immer aus und trennen Sie das Netzkabel, bevor Sie das Rückwand entfernen. Nur geschulte oder angewiesene Personen sollten die Rückwand entfernen, während der Strom eingeschaltet ist.
- Seite 7 Einstellungen in einem gut belüfteten Bereich verwendet werden (minimale Frischluftmenge oder AER von 1,8 für einen Raum von 30,6 m3). Bei der Verwendung mehrerer UltiMaker 3D-Drucker in einer geschlossenen Umgebung erhöhen sich die Konzentrationen von UFPs und/oder VOCs. Je nach spezifi- scher Situation sollten andere Sicherheitsmaßnahmen in Betracht gezogen werden, wie z.B.

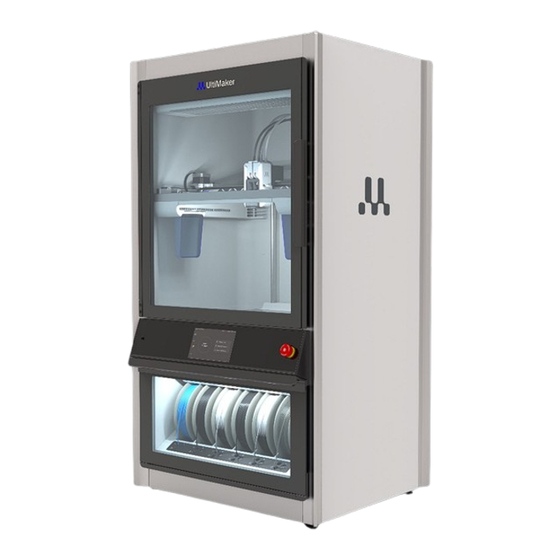

- Seite 8 Installation und dem Betrieb des UltiMaker Factor 4 hilfreich. 2.1 Produkterklärung Der UltiMaker Factor 4 ist ein industrietauglicher 3D-Drucker mit Doppel-Extrusion, der die Fused Deposition Modeling (FDM)-Technologie verwendet. Der UltiMaker Factor 4 kann dreidimensionale Objekte aus einer Vielzahl von Polymeren herstellen. Drucken Sie Objekte mit einem einzigen Material, zwei Materialien oder Farben oder durch die Verwendung eines Baumaterials und eines Stützmaterials.
- Seite 9 Sicherheitsvorrichtungen Der rote Stoppknopf unterbricht sofort alle Bewegungen und die Zufuhr von Wärme. Der Türsensor pausiert Druckvorgänge bei offener Tür. Tipp: Laden Sie die vollständigen Spezifikationen im Produktdatenblatt des UltiMaker Factor 4 von unserer Website herunter. UltiMaker Factor 4 DE – Installations- und Benutzerhandbuch...
- Seite 10 2.4 Software und Konten Nutzen Sie UltiMakers Software und Cloud-Lösungen in Kombination mit Ihrem UltiMaker Factor 4 für einen integrierten digitalen Workflow. Tipp: Sie können die Software bereits herunterladen und Ihr Konto einrichten, bevor Sie den Drucker auspacken, um den Einstieg effizienter zu gestalten.
- Seite 11 Hinweis: Nur qualifizierte Personen dürfen die Maschine installieren oder bewegen. Warnung: Aufgrund der Größe und des Gewichts des Druckers gilt der UltiMaker Factor 4 als nicht tragbar. Versuchen Sie nicht, den Drucker zu tragen, sondern verwenden Sie geeignete Mittel, um dieses Produkt zu bewegen und zu installieren, wie z.B.
- Seite 12 Tough PLA Schwarz 750 g • 3.4 Installation Warnung: Aufgrund der Größe und des Gewichts des Druckers wird der UltiMaker Factor 4 als nicht tragbar betrachtet. Versuchen Sie nicht, den Drucker zu tragen, sondern verwenden Sie geeignete Mittel, um dieses Produkt zu installieren, wie zum Beispiel einen Gabelstapler oder ein ähnliches Gerät.
- Seite 13 Leitungsschutzschalter mit einer Nennstrombewertung von nicht mehr als 16A. 3.6 Willkommenseinrichtung Schalten Sie den Drucker mit dem Netzschalter auf der Rückseite ein. Wenn Sie den UltiMaker Factor 4 zum ersten Mal einschalten, werden Sie zunächst aufgefordert, Ihre bevorzugte Sprache auszuwählen.
- Seite 14 Diese Informationen werden beim Anschluss an ein Netzwerk direkt an UltiMaker Cura übertragen, um eine nahtlose Verbindung zwischen Drucker und UltiMaker Cura Software herzustellen. Der UltiMaker Factor 4 verfügt über ein offenes Materialsystem, das auch den Druck mit Materialien von Dritt- anbietern ermöglicht. Besuchen Sie den...
- Seite 15 Verwenden Sie UltiMaker Cura, um Ihre Drucke vorzubereiten. Wenn Sie dies noch nicht getan haben, fügen Sie Ihren UltiMaker Factor 4 über Digital Factory zu Cura hinzu, um einen optimalen Workflow zu gewährleisten. Alternativ können Sie den UltiMaker Factor 4 manuell aus der Liste der nicht vernetzten Drucker auswählen.
- Seite 16 Dieser Abschnitt beschreibt die verschiedenen Schritte, die vom Drucker und/oder dem Bediener während aller Phasen des Druckvorgangs unternommen werden. Vor dem Druck Wenn ein Druckauftrag ausgewählt wird, entweder aus der Ferne oder über USB, wird der UltiMaker Factor 4 automatisch die Druckvorbereitung durchführen. Dies kann mehrere Minuten dauern und umfasst die folgenden Prozesse: •...
- Seite 17 Dies ermöglicht den Start des nächsten Druckauftrags. 4.5 Entfernen des Drucks Sobald dein 3D-Druck abgeschlossen ist, muss er von der Bauplatte entfernt werden. Der UltiMaker Factor 4 verfügt über eine praktische flexible Bauplatte, die das Entfernen von Drucken schnell und einfach macht.
- Seite 18 Entfernung bestätigen Sobald der Druck entfernt und die Bauplatte wieder im Drucker platziert ist, wähle dem Display des UltiMaker Factor 4. Dadurch kann der nächste Druckauftrag gestartet werden. 4.6 Entfernen von Stützmaterial Wenn dein Objekt mit Stützmaterialien gedruckt wurde, müssen diese entfernt werden. Wie das Stützmaterial entfernt wird, hängt vom verwendeten Material ab.
- Seite 19 Tipp: Erfahren Sie mehr über Print Cores und deren Kompatibilität auf support.ultimaker.com. Print Cores können beim UltiMaker Factor 4 einfach über das Menü gewechselt werden. Sie können auch nur einen Print Core laden oder entladen. Der Drucker führt Sie durch die Schritte.
- Seite 20 Materialien wechseln Das Wechseln von Materialien im UltiMaker Factor 4 ist einfach und intuitiv. Dies ist sowohl für vorinstallierte Materialien während des Druckens als auch im Ruhezustand möglich. Konfigurations Wechseln Wählen Sie im -menü das Material, das Sie wechseln möchten, und wählen Sie Öffnen Sie die Glastür der Material Station.
- Seite 21 Die mit dem UltiMaker Factor 4 gelieferten Print Cores sind bereits kalibriert. Für jede neue Kombination von Print Cores muss jedoch eine XY-Versatzkalibrierung durchgeführt werden. Der Drucker speichert dann diesen Kalibrierungswert intern. Stellen Sie sicher, dass zwei Print Cores installiert sind, bevor Sie die Kalibrierung starten, und dass für jeden Extruder mindestens ein Material vorgeladen ist.
- Seite 22 Hinweis: Schalten Sie den Drucker während der Firmware-Installation nicht aus. Aktualisierung über einen USB-Stick Wenn Ihr UltiMaker Factor 4 nicht mit einem Netzwerk verbunden ist, können Sie die neueste Firmware über USB aktualisieren. Die Firmware-Dateien finden Sie auf der UltiMaker-Website:...
- Seite 23 Filter heraus und legen Sie ihn in einen (wiederverschließbaren) Beutel. Installieren Sie den neuen Filter und schließen Sie die Filterbox. Tipp: Für detaillierte Anweisungen zur Durchführung jeder Wartungsmaßnahme besuchen Sie support.ultimaker.com oder gehen Sie zur UltiMaker Digital Factory. UltiMaker Factor 4 DE – Installations- und Benutzerhandbuch...
- Seite 24 Sie ultimaker.com/flexplate. 5.5 Wartung der Print Cores Die UltiMaker Print Cores sollten regelmäßig gereinigt werden, um optimale Druckergebnisse zu erzielen. Manchmal kann Material in der Düse stecken bleiben und sich zersetzen. Dies kann zu Extrusionsproblemen oder sogar zur vollständigen Blockade des Print Cores führen. Einige Materialien neigen mehr zur Zersetzung und Verstopfung der Düse, wie zum Beispiel PVA und Verbundwerkstoffe.
- Seite 25 • 6.2 Fehlermeldungen Wenn der UltiMaker Factor 4 ein Problem erkennt oder Werte außerhalb des zulässigen Bereichs liest, tritt ein Fehler auf. Das Display gibt eine kurze Beschreibung des erkannten Problems zusammen mit einem eindeutigen Fehlercode aus. Scannen Sie den QR-Code oder navigieren Sie zur angegebenen Seite, um mehr zu erfahren und Tipps zur Fehlerbehebung zu erhalten.
- Seite 26 UltiMaker Factor 4 an. Alle Bedingungen finden Sie hier. 7.1 Allgemein Diese beschränkte Garantie (“Beschränkte Garantie”) gilt für den 3D-Drucker UltiMaker Factor 4 (“Produkt”) im Land, in dem das Produkt gekauft wurde. UltiMaker gewährleistet dem ersten Endbenutzer (“Endbenutzer”), dass das Produkt den in der Bedienungsanleitung veröffentlichten Produktspezifikationen entspricht und für einen Zeitraum von zwölf (12) Monaten ab dem...
- Seite 27 7.5 Einschränkungen und Haftungsausschlüsse DIESE BESCHRÄNKTE GARANTIE IST DIE EINZIGE UND AUSSCHLIESSLICHE RECHTSBEHELFSMÖGLICH- KEIT DES ENDNUTZERS GEGENÜBER ULTIMAKER, WO DIES DURCH GESETZ ERLAUBT IST. ABGELSEN VON DIESER BESCHRÄNKTEN GARANTIE GIBT ULTIMAKER KEINE ANDEREN GARANTIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND NACH GESETZ, HANDELSBRAUCH, GESCHÄFTSGANG, GESCHÄFTSWEISE ODER ANDERWEITIG, IN BEZUG AUF DIE LEISTUNG EINES PRODUKTS.
- Seite 28 Besuchen Sie unsere Wissensdatenbank für Informationen zu allen UltiMaker-Produkten. Sie können auch unser Support-Team kontaktieren, indem Sie einen Fall einreichen. Resellers ultimaker.com/resellers Finden Sie einen Händler in Ihrer Nähe, um ein UltiMaker-Produkt zu kaufen oder Support in Ihrer Sprache zu erhalten. Konformitäts- und regulatorische Informationen ultimaker.com/compliance Finden Sie wichtige Konformitäts- und regulatorische Informationen zu UltiMaker-Hardware,...
