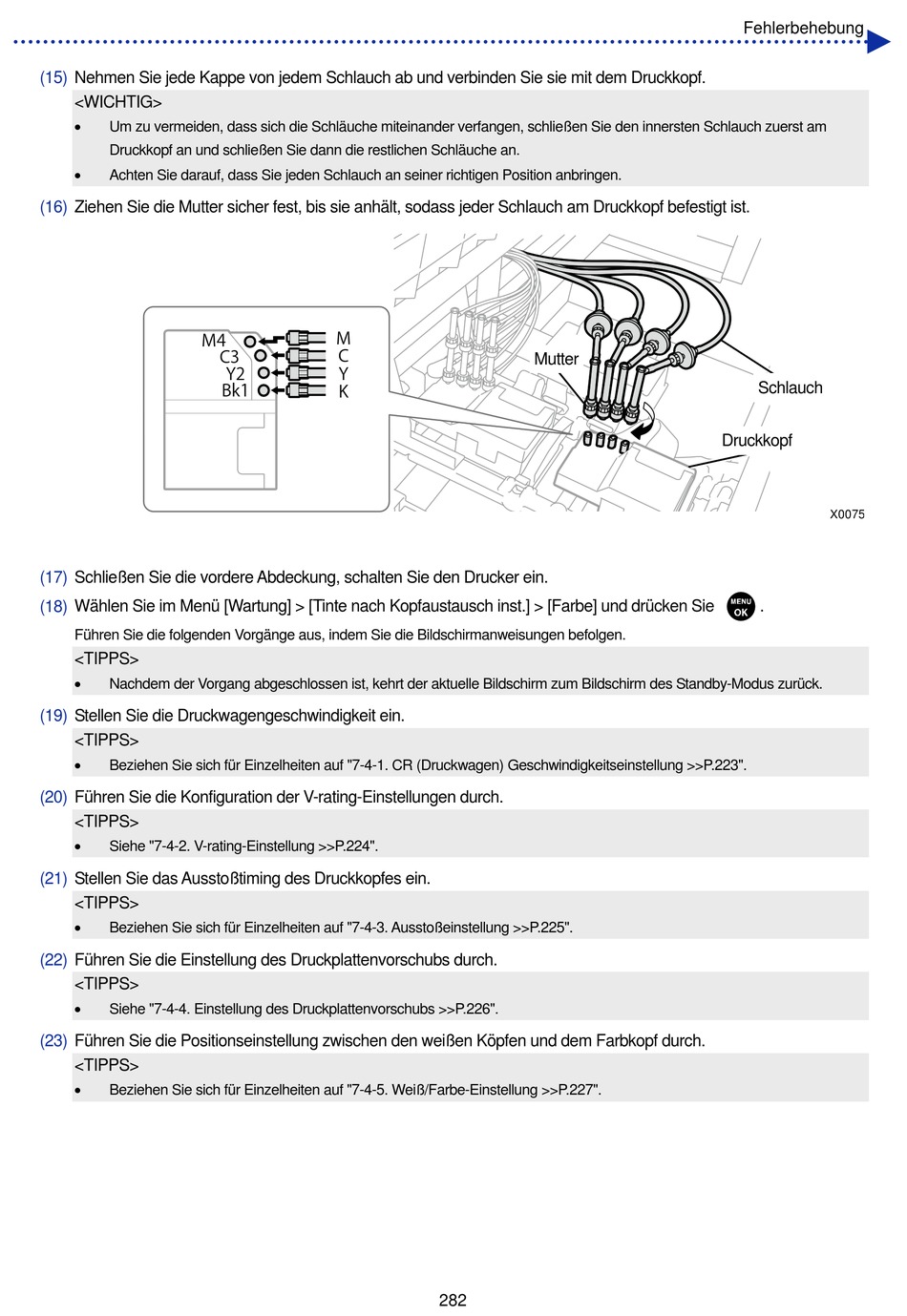

Brother GTX-4 Bedienerhandbuch Seite 282

(15) Nehmen Sie jede Kappe von jedem Schlauch ab und verbinden Sie sie mit dem Druckkopf.
<WICHTIG>

Um zu vermeiden, dass sich die Schläuche miteinander verfangen, schließen Sie den innersten Schlauch zuerst am
Druckkopf an und schließen Sie dann die restlichen Schläuche an.

Achten Sie darauf, dass Sie jeden Schlauch an seiner richtigen Position anbringen.
(16) Ziehen Sie die Mutter sicher fest, bis sie anhält, sodass jeder Schlauch am Druckkopf befestigt ist.
M4
(17) Schließen Sie die vordere Abdeckung, schalten Sie den Drucker ein.
(18) Wählen Sie im Menü [Wartung] > [Tinte nach Kopfaustausch inst.] > [Farbe] und drücken Sie
Führen Sie die folgenden Vorgänge aus, indem Sie die Bildschirmanweisungen befolgen.
<TIPPS>

Nachdem der Vorgang abgeschlossen ist, kehrt der aktuelle Bildschirm zum Bildschirm des Standby-Modus zurück.
(19) Stellen Sie die Druckwagengeschwindigkeit ein.
<TIPPS>

Beziehen Sie sich für Einzelheiten auf "7-4-1. CR (Druckwagen) Geschwindigkeitseinstellung >>P.223".
(20) Führen Sie die Konfiguration der V-rating-Einstellungen durch.
<TIPPS>

Siehe "7-4-2. V-rating-Einstellung >>P.224".
(21) Stellen Sie das Ausstoßtiming des Druckkopfes ein.
<TIPPS>

Beziehen Sie sich für Einzelheiten auf "7-4-3. Ausstoßeinstellung >>P.225".
(22) Führen Sie die Einstellung des Druckplattenvorschubs durch.
<TIPPS>

Siehe "7-4-4. Einstellung des Druckplattenvorschubs >>P.226".
(23) Führen Sie die Positionseinstellung zwischen den weißen Köpfen und dem Farbkopf durch.
<TIPPS>

Beziehen Sie sich für Einzelheiten auf "7-4-5. Weiß/Farbe-Einstellung >>P.227".
M
C
C3
Y2 Y
Bk1
K
Mutter
282
Fehlerbehebung
Schlauch
Druckkopf
X0075
.
