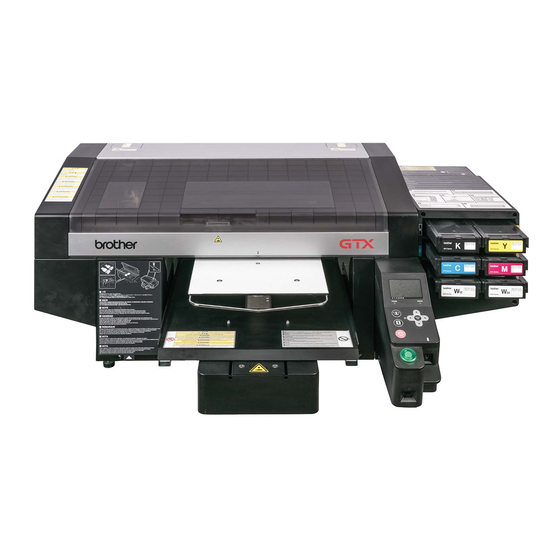

Brother GTX-4 Installationshandbuch

Brother GTX-4 Installationshandbuch

Bekleidungsdrucker
Vorschau ausblenden Andere Handbücher für GTX-4:
Inhaltsverzeichnis

Werbung

Quicklinks

GTX-4
BEKLEIDUNGSDRUCKER
Installationshandbuch
Lesen Sie unbedingt diese Anleitung vor dem Gebrauch dieses
Produktes.
Bewahren Sie diese Anleitung an einem sicheren Ort für
zukünftigen Gebrauch auf.
Bitte lesen Sie unbedingt vor der Verwendung die

Inhaltsverzeichnis

1
5
17
23
28

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother GTX-4

Inhaltszusammenfassung für Brother GTX-4

  • Seite 1: Inhaltsverzeichnis

    Lesen Sie unbedingt diese Anleitung vor dem Gebrauch dieses Produktes. Bewahren Sie diese Anleitung an einem sicheren Ort für zukünftigen Gebrauch auf. Inhaltsverzeichnis Bitte lesen Sie unbedingt vor der Verwendung die „SICHERHEITSHINWEISE“. Installation Druckereinrichtung Anschluss an einen PC Einstellung GTX-4 Wartungsliste BEKLEIDUNGSDRUCKER Installationshandbuch...

  • Seite 2: Sicherheitshinweise

    SICHERHEITSHINWEISE Vielen Dank für Ihren Erwerb eines BROTHER-Druckers. Die Anweisungen, die diesem Bevor Sie Ihren neuen Drucker verwenden, lesen Sie bitte die Kennzeichen folgen, zeigen „SICHERHEITSHINWEISE“ und die Situationen an, die bei ACHTUNG Handhabungsanweisungen sorgfältig. Nichtbefolgung der Anweisungen zu einer leichten...
  • Seite 3 Nehmen Sie selbst keine Veränderungen an der Maschine vor, um Unfälle und Probleme zu Drucken vermeiden. Brother übernimmt keine Haftung für Wenn ein Fremdkörper in das Innere des Druckers sämtliche Unfälle und Probleme, die durch die an gelangt, schalten Sie sofort die Stromversorgung der Maschine vorgenommenen Änderungen...
  • Seite 4 SICHERHEITSHINWEISE Der Drucker wiegt 120 kg. Der Transport und die WARNUNG Aufstellung des Druckers darf nur in sachgerechter Weise erfolgen. Andernfalls kann er herunterfallen Drucken und eine Verletzung verursachen. Verwenden Sie den Drucker nicht, wenn Rauch oder ein schlechter Geruch aus dem Drucker Wenn der Drucker herunterfällt, ziehen Sie das austritt.
  • Seite 5 Stecken Sie Ihre Hände nicht in das Innere der ACHTUNG Abdeckungen, während die Stromversorgung des Druckers eingeschaltet ist. Andernfalls können Ihre Installation Hände gegen sich bewegende Teile gedrückt Steigen Sie nicht auf den Drucker oder stellen Sie werden, was zu einer Verletzung führen kann. keine schweren Gegenstände auf ihn.
  • Seite 6 Wenn die Tinte in Ihre Augen oder auf Ihre Haut Zubehörteile installieren, verwenden Sie immer nur gelangt, kann dies zu einer Entzündung führen. originale Brother-Teile. Brother übernimmt keine Sollte es dazu kommen, dass die Tinte mit Ihren Haftung für alle Unfälle und Probleme, die durch Augen in Berührung gekommen ist, vermeiden Sie...
  • Seite 7 3. Warnaufkleber HINWEIS Verwenden Sie den Drucker an einem Ort, der frei von Quellen von starken elektrischen Störungen Schmierfett ist, wie zum Beispiel Störungen durch elektrische Leitungen oder statische elektrische Felder. Quellen von starken elektrischen Störungen Reinigungslösung können Probleme beim ordnungsgemäßen Betrieb verursachen.
  • Seite 8 SICHERHEITSHINWEISE Dieser Drucker weist die folgenden Warnaufkleber auf, die an Achten Sie darauf, sich nicht die Finger zu ihm angebracht sind. verletzen. Befolgen Sie für Ihre Arbeit die auf jedem Warnaufkleber angegebenen Vorsichtshinweise. Wenn sich der Aufkleber ablöst oder unleserlich ist, wenden Sie sich an den Ort des Kaufs.
  • Seite 9 Warenzeichen der entsprechenden Entwickler oder Hersteller. In diesem Handbuch werden die Markierungen ® oder TM jedoch nicht verwendet. Das Brother-Logo ist ein registriertes Warenzeichen von Brother Industries, Ltd. Apple, Macintosh, Mac OS, iOS, OS X, macOS, Safari, iPad, iPhone, iPod und iPod touch sind die Warenzeichen oder registrierten Warenzeichen von Apple Inc.
  • Seite 10 SICHERHEITSHINWEISE <Für die Entsorgung des Druckers> 3) Entnehmen Sie die Lithiumbatterie (1) in der Pfeilrichtung. Erforderliches Werkzeug Kreuzschlitzschraubendreher: M3 bis M5 Zerlegung 1) Entfernen Sie die BEDIENTAFELSEITE der Abdeckung. Hinweis zum kalifornischen Gesetz (USA) über die Verwendung von Perchlorat und den Umgang damit Dieses Produkt enthält eine CR-Lithium-Knopfzellenbatterie, die das Material 2) Entnehmen Sie die Lithiumbatterie (1), indem Sie die...
  • Seite 11 NOTIZEN...

  • Seite 12: Installation

    Installation Prüfung des Aufstellungsorts Auslass 40 mm 86,7 cm 42,3 cm Ca. 32 cm 40 cm oder mehr X0285  Die folgenden Umgebungsbedingungen sind zu erfüllen: Abluftöffnung Umgebung Temperatur Luftfeuchtigkeit 270 cm oder länger Aufbewahrung 0 °C bis 40 °C 20 % bis 85 % des Druckers 40 cm oder mehr...

  • Seite 13: Auspacken

     Vermeiden Sie bei der Installation des Druckers Orte, die der  Befestigen Sie in Vorbereitung auf ein großes Erdbeben oder direkten Sonneneinstrahlung oder einer hohen Staubmenge andere Naturkatastrophen den Tisch und das Hauptgerät mit ausgesetzt sind. einem Werkzeug, wie einem Befestigungsband, um zu ...
  • Seite 14 Installation Überprüfen Sie das mitgelieferte Zubehör. a AC-Stromkabel s Kabelklemme ① ② ③ ④ d Schmierfett f Reinigungsstäbchen R x 6 / Reinigungsstäbchen T x 6 g Reinigungsbecher h Filterabdeckung / Lüfterfilter x 2 j Handschuhe (zur Reinigung des Wischerreinigers / zur Reinigung der Wartungseinheit) x 4 ⑤...

  • Seite 15: Transport Des Druckers

    Transport des Druckers Legen Sie zusammen mit dem mitgelieferten Zubehör die folgenden Gegenstände bereit: - Tintenbeutel Schwarz / Magenta / Cyan / Gelb x 1 (je Farbe) Weiß x 2 - Reinigungslösung - Vorbehandlungsflüssigkeit - Wischerreiniger x 2 Wenn Sie nicht die weiße Tinte und nur die Farbtinten verwenden, legen Sie anstelle des weißen Tintenbeutels einen Beutel mit TIPPS...

  • Seite 16: Druckereinrichtung

    Druckereinrichtung Entfernen der Schutzmaterialien Entfernen Sie alle Klebebänder, Schnüre und Bögen, wie in der Bringen Sie das mitgelieferte Zubehör entsprechend den nachfolgenden Abbildung gezeigt. folgenden Vorgehensweisen an. Beachten Sie bitte, dass die Druckplatte anzubringen ist, nachdem die Stromversorgung eingeschaltet ist. Rückwärtige Abdeckung X0014 ACHTUNG...
  • Seite 17 Kabelklemme Tintenabfallbehälter Diese wird verwendet, um die Kabel zusammenzubinden. X0292 Befestigen Sie den Tintenabfallbehälter z. B. mit zwei Stück Schnur am Tischbein o. Ä. Stecken Sie den Tintenabfallschlauch und den Befestigungsgummi ein. Der Tintenabfallschlauch im Tintenabfallbehälter ist so X0023 Filterabdeckung und Lüfterfilter zuzuschneiden, dass sich nur etwa 4 bis 5 cm im Behälter befinden.
  • Seite 18 Druckereinrichtung Bringen Sie das folgende mitgelieferte Zubehör im Inneren des Achten Sie darauf, dass kein Spüldruckschaum Druckers an. aus dem äußeren Endbereichen des Spüldrucksammelbehälters gelangt. Wenn dies ① passiert, kann er auf die Düsenoberfläche des WICHTIG Kopfes gelangen und dies kann zu Problemen mit der Beheizung der Druckköpfe führen.
  • Seite 19 Wischerreiniger X0120 Der Abfall ist gemäß den geltenden Vorschriften und Gesetzen zu entsorgen. Verwenden Sie den Reiniger innerhalb des auf dem Etikett aufgedruckten Ablaufdatums. TIPPS Bringen Sie ihn unmittelbar nach dem Auspacken an der Maschine an. X0008 Setzen Sie den Schaft (a) ein und drücken Sie auf den Bereich mit der Aufschrift „PUSH“, bis er einrastet (es gibt keinen Unterschied zwischen der weißen und farbigen Seite;...
  • Seite 20 Druckereinrichtung Druckkopf Der grau gekennzeichnete Bereich (a) ist möglicherweise schwer und schwierig zu entfernen. Wenn dies der Fall ist, verwenden TIPPS Sie beide Hände, um ihn zu entfernen. ① X0009 Es gibt keinen Unterschied zwischen der weißen und Farbseite, er kann an beiden Seiten angebracht werden. Sobald die Tinten nach dem Anbringen der Köpfe eingefüllt sind, ist das Auswechseln der Köpfe zwischen der weißen Seite und Farbseite...
  • Seite 21 Wenn der Druckkopf nicht ordnungsgemäß eingesetzt ist, kann der in der Abbildung mit (b) bezeichnete Teil in Kontakt mit seiner Unterlage geraten, was zu schlechten Druckergebnissen TIPPS führen kann. Achten Sie darauf, dass Sie ihn bis zum Anschlag einsetzen. ③ ②...
  • Seite 22 Druckereinrichtung ① ① X0012 Entfernen Sie die vier Kappen des Kopfes. Überprüfen Sie, dass der Kopf und die Markierung jedes X0123 Verstauen Sie das Extrakabel in den abgebildeten Raum im Schlauches übereinstimmen und schließen Sie die Schläuche Bereich (e) der Farbseite. einzeln von hinten bis vorn an der Maschine an, indem Sie die Um das Durchhängen des Flachkabels auf der Mutter bis zum Anschlag andrehen.

  • Seite 23: Einfüllen Der Reinigungslösung

    Einfüllen der Reinigungslösung Setzen Sie bezugnehmend auf die Abbildungen, die sich auf dem Etikett auf der Rückseite der Tintenschachtabdeckung der Maschine befinden, die Tintenbeutel in die Patronen ein. Wenn Sie nicht die weiße Tinte und zum Drucken nur die Farbtinten verwenden, bringen Sie anstelle des weißen Tintenbeutels einen FULL TIPPS...
  • Seite 24 Druckereinrichtung X0017 Drücken Sie auf die Spitze des Tintenbeutels, bis es klickt. Glätten Sie den Tintenbeutel, sodass er in die Vertiefungen des Tintenpatronendeckels passt und bringen Sie ihn an, während Sie per Hand an ihm ziehen. X0178 Wenn eine Ecke des Tintenbeutels verbogen ist Öffnen Sie den Deckel der Tintenpatrone.
  • Seite 25 W 12 W 34 X0124 Kontrollieren Sie, ob die zwei abgebildeten Bereiche (b) und (c) gerade sind. X0018 ACHTUNG Kleben Sie das Siegel mit dem Ablaufdatum, das im Tintenbeutel zu finden ist, auf die Vorderseite der Tintenpatrone, installieren Sie die Patrone in der richtigen Achten Sie darauf, dass Sie den in der obigen Abbildung Farbposition in der Maschine und vergewissern Sie sich, dass gekennzeichneten Bereich (a) nicht berühren.

  • Seite 26: Einschalten Der Stromversorgung

    Druckereinrichtung Einschalten der Stromversorgung Montage der Druckplatte X0019 X0029 Drücken Sie auf der Bedientafel auf , um die Druckplatte Schließen Sie die Abdeckung der Maschine und stecken Sie das AC-Stromkabel in (a) und die Steckdose ein. nach vorn auszuwerfen. Drücken Sie den An-/Ausschalter (b), um die Stromversorgung des Druckers einzuschalten.

  • Seite 27: Einsetzen Der Tinte

    Einsetzen der Tinte Schalten Sie die Stromversorgung des Druckers ein und führen Sie die Vorgehensweise aus, während sich der Drucker im Stand-by-Modus befindet. ② Wenn Sie nur die Farbtinten verwenden, führen Sie die folgenden Vorgehensweisen aus. ③ -> [Wartung] -> [Pausenmodus Weiße TIPPS Tinte] ->...

  • Seite 28: Anschluss An Einen Pc

    überspringen] -> [Ja] Dieser Bildschirm taucht möglicherweise mehrmals auf. Dieser Vorgang nimmt möglicherweise bis zu seiner Beendigung mehrere Minuten in Anspruch. TIPPS Wir empfehlen Ihnen, dass Sie „Brother GTX-4“ oder „Brother GTX-4 FileOutput“ als Standarddrucker festlegen, wenn Sie dies wünschen.
  • Seite 29 IP-Adresse zugewiesen werden. Detaillierte Informationen dazu finden Sie im Bedienerhandbuch. 1) Führen Sie die Vorgehensweisen der "S.17 Wenn die Verbindung über USB hergestellt wird" aus. 2) Startmenü -> „Brother GTX-4 Tools“ -> Aktivieren Sie „GTX-4 Maintenance“ 3) Wählen Sie [IP-Adresse einstellen] -> [Weiter]...
  • Seite 30 Anschluss an einen PC Wenn Sie „IP-Adresse manuell Wenn Sie „IP-Adresse automatisch eingeben“ ausgewählt haben ermitteln“ ausgewählt haben 5) Geben Sie die Werte für 5) Geben Sie den Hostnamen ein -> [Weiter]. [IP-Adresse][Subnetzmaske][Standard-Gateway] -> Die Schritte sind abgeschlossen, wenn die Meldung [Die [Weiter].
  • Seite 31 Installation des Netzwerkdruckertreibers 4) Windows 7: Klicken Sie auf [Einen lokalen Drucker hinzufügen] 1) Verbinden Sie den Drucker und PC mit LAN-Kabeln mit dem Windows 8.1: [Der gesuchte Drucker ist nicht aufgeführt.] -> Netzwerk und schalten Sie die Stromversorgung des Wählen Sie [Lokalen Drucker oder Netzwerkdrucker mit Druckers EIN.
  • Seite 32 Anschluss an einen PC 6) Geben Sie bei [Hostname oder IP-Adresse] die statische 7) Wählen Sie bei [Gerätetyp] [Benutzerdefiniert] -> IP-Adresse des Druckers ein -> Heben Sie die Markierung [Einstellungen] des Kontrollkästchens [Den Drucker abfragen und den zu verwendenden Treiber automatisch auswählen] auf -> [Weiter] 8) Wählen Sie bei [Protokoll] [LPR] ->...
  • Seite 33 10) [Durchsuchen] -> Wählen Sie den Ordner „32bit_OS“ oder 13) Wenn der nächste Bildschirm angezeigt wird, wählen Sie „64bit_OS“ des Installationsprogramms in Abhängigkeit [Drucker nicht freigeben] -> [Weiter] von den Bits des von Ihnen verwendeten Windows aus -> [OK] -> [Weiter] 11) Wählen Sie [Den aktuellen Treiber ersetzen] ->...

  • Seite 34: Einstellung

    Einstellung Führen Sie den Vorgang aus, während sich der Drucker im 1) Stellen Sie sicher, dass der Stand-by-Modus befindet. Druckplattenhöhe-Einstellungshebel (a) auf die Stellung „A“ gestellt ist. -> [Druckereinstellung] -> [CR Geschw.Justage] -> [Start (nach Reinigung/Inst.)] -> (Dies dauert etwa 3 Minuten.) 2) Der Vorgang ist beendet, wenn der Drucker mit einem Ton anhält und in den Stand-by-Modus zurückkehrt.
  • Seite 35 2) Legen Sie ein Blatt weißes Papier der Größe A4 oder Letter 4) Wenn das Drucken beendet ist und der Drucker in den im Letter-Format auf, wie unten abgebildet (ein Stand-by-Modus zurückkehrt, legen Sie ein Blatt schwarzes vorbehandeltes T-Shirt kann auch verwendet werden). Papier oder ein transparentes Blatt (beispielsweise eine Wenn das Papier dazu neigt zu schweben, kleben Sie die OHP-Folie) der Größe A4 oder Letter im Letter-Format auf...
  • Seite 36 Einstellung 6) Kontrollieren Sie die Ergebnisse beider Ausdrucke für die 7) Wenn Sie irgendein Problem festgestellt haben, führen Sie Düsenüberprüfungen und ermitteln Sie, ob ein Problem eine normale Reinigung durch. vorliegt. Während sich der Drucker im Stand-by-Modus befindet, Wenn fehlende Düsen gefunden werden, wie durch die drücken Sie , wählen Sie den Kopf mit dem Problem Pfeile unten angezeigt, liegt ein Problem bei der Beheizung...
  • Seite 37 1) Verbinden Sie den Drucker und PC über ein USB 2.0-Kabel Menüname Bereitzustellende Gegenstände oder LAN-Kabel. Auf der PC-Seite „Brother GTX-4 Tools“ -> Aktivieren Sie „GTX-4 Installation“. [Anfangseinstellu ngen nach dem 2) Legen Sie ein paar Papierblätter der Größe A4 oder Letter ―...
  • Seite 38 Was im Pausenmodus für die weiße Tinte zu tun ist Informationen zum Pausenmodus für die weiße Führen Sie für den Pausenmodus weiße Tinte die folgenden Tinte finden Sie unter "7-3. Was im Schritte mit „GTX-4 Maintenance“ durch. Pausenmodus für die weiße Tinte zu tun ist" in TIPPS der Bedienungsanleitung.

  • Seite 39: Wartungsliste

    Wartungsliste Die folgenden Wartungsmaßnahmen sind erforderlich, um die Druckqualität aufrechtzuerhalten und die Langlebigkeit des Druckers zu gewährleisten. Detaillierte Informationen dazu finden Sie im Bedienerhandbuch. Fehler / Wartungszeitpunkt Beschreibung Warnanzeige Überprüfung und Entsorgung der Abfalltinte ― Überprüfung und Wiederauffüllung der Reinigungslösung ○...
  • Seite 40 *Bitte beachten Sie, dass die Inhalte dieser Anleitung leicht vom aktuell verkauften Produkt als Ergebnis von Produktverbesserungen abweichen können. http://www.brother.com/ 1-5, Kitajizoyama, Noda-cho, Kariya 448-0803, Japan. © 2017-2019 Brother Industries, Ltd. All Rights Reserved. GTX-422 SB5870-401 Das ist die Originalanleitung.
