4.4.3
Inputmodul CAN
Das Inputmodul CAN verfügt über zwei passive CAN-Bus-Anschlüsse
für Fremdsensoren ohne automatische Sensorerkennung (Fremd-CAN).
INFORMATION
Die passiven CAN-Bus-Anschlüsse sind voneinander sowie zum Ge-
rät galvanisch getrennt. Beide Anschlüsse verfügen über zuschaltbare
Abschlusswiderstände.
Die passiven CAN-Bus-Anschlüsse eignen sich über das Protokoll
SAE J1939 optimal zum Auslesen von Dieselmotoren. Auch Nach-
richten weiterer CAN-Protokolle können ausgelesen werden. Dabei
ist das Inputmodul CAN passiv und für andere CAN-Master nicht
erkennbar.

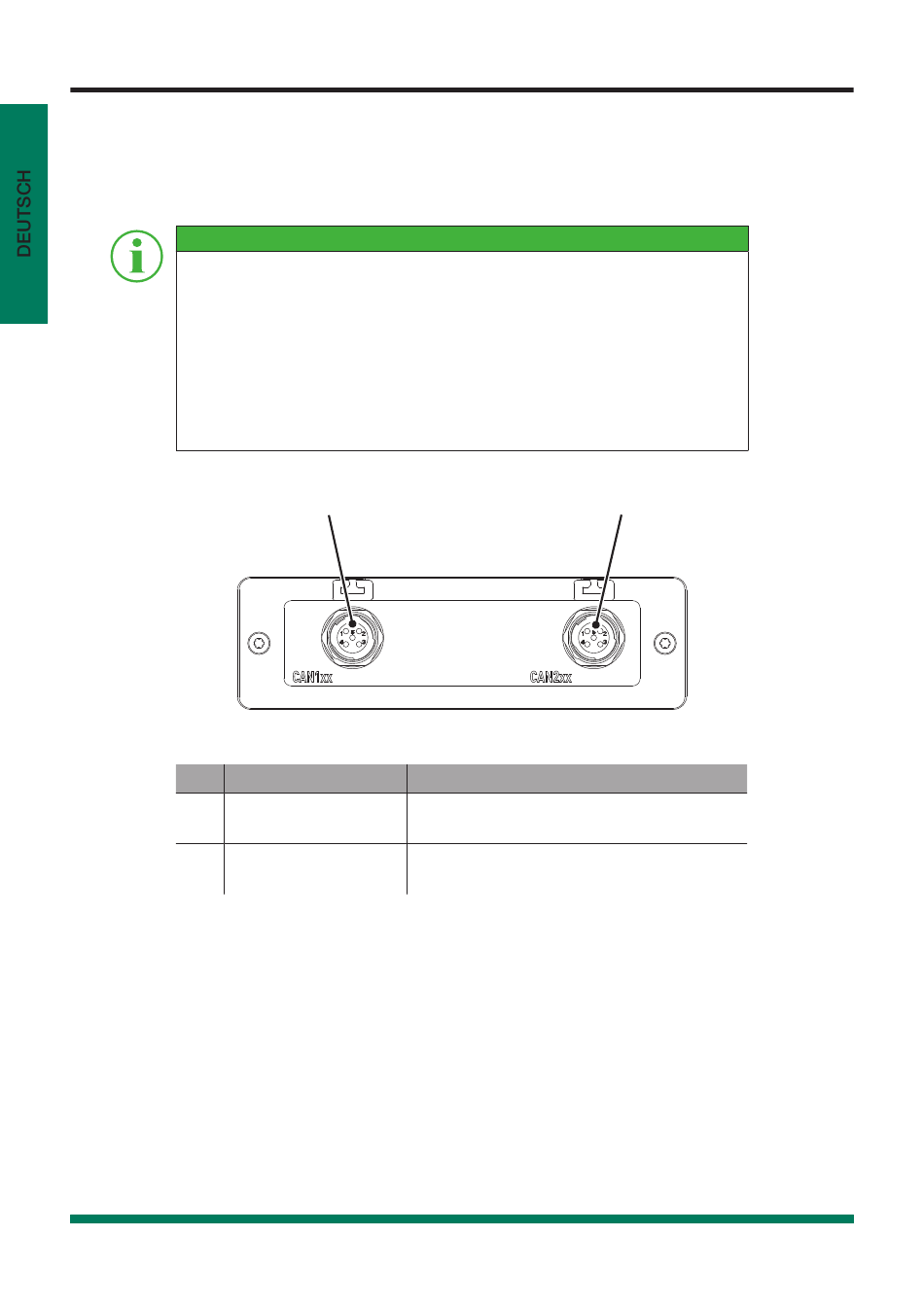

Die Abbildung zeigt Ihnen die Anschlüsse des analogen Inputmoduls:
Abb. 10
Inputmodul CAN
Pos. Bezeichnung
1
CAN-Bus (CAN1xx)
2
CAN-Bus (CAN2xx)
Die PIN-Zuordnung entnehmen Sie der folgenden Übersicht:
30
1
Beschreibung
Zum Anschluss von Sensoren ohne
automatische Sensorerkennung
Zum Anschluss von Sensoren ohne
automatische Sensorerkennung
2
